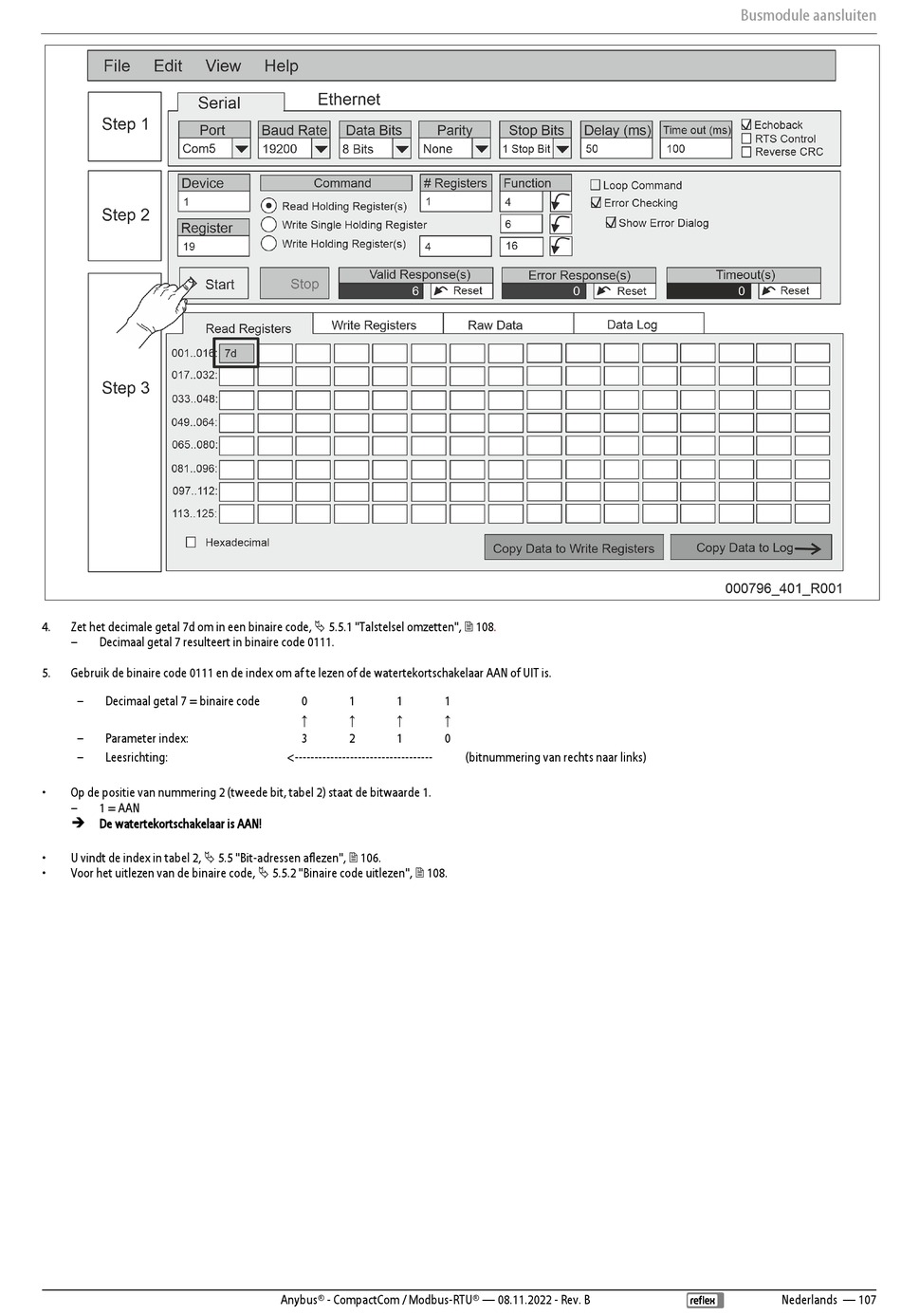

4. Zet het decimale getal 7d om in een binaire code,  5.5.1 "Talstelsel omzetten", 
– Decimaal getal 7 resulteert in binaire code 0111.
5. Gebruik de binaire code 0111 en de index om af te lezen of de watertekortschakelaar AAN of UIT is.
– Decimaal getal 7 = binaire code
– Parameter index:
– Leesrichting:
• Op de positie van nummering 2 (tweede bit, tabel 2) staat de bitwaarde 1.
– 1 = AAN
 De watertekortschakelaar is AAN!
U vindt de index in tabel 2,  5.5 "Bit-adressen aflezen",  106.
•
• Voor het uitlezen van de binaire code,  5.5.2 "Binaire code uitlezen",  108.
0 1 1 1
↑ ↑ ↑ ↑
3 2 1 0
<-----------------------------------
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
108.
(bitnummering van rechts naar links)
