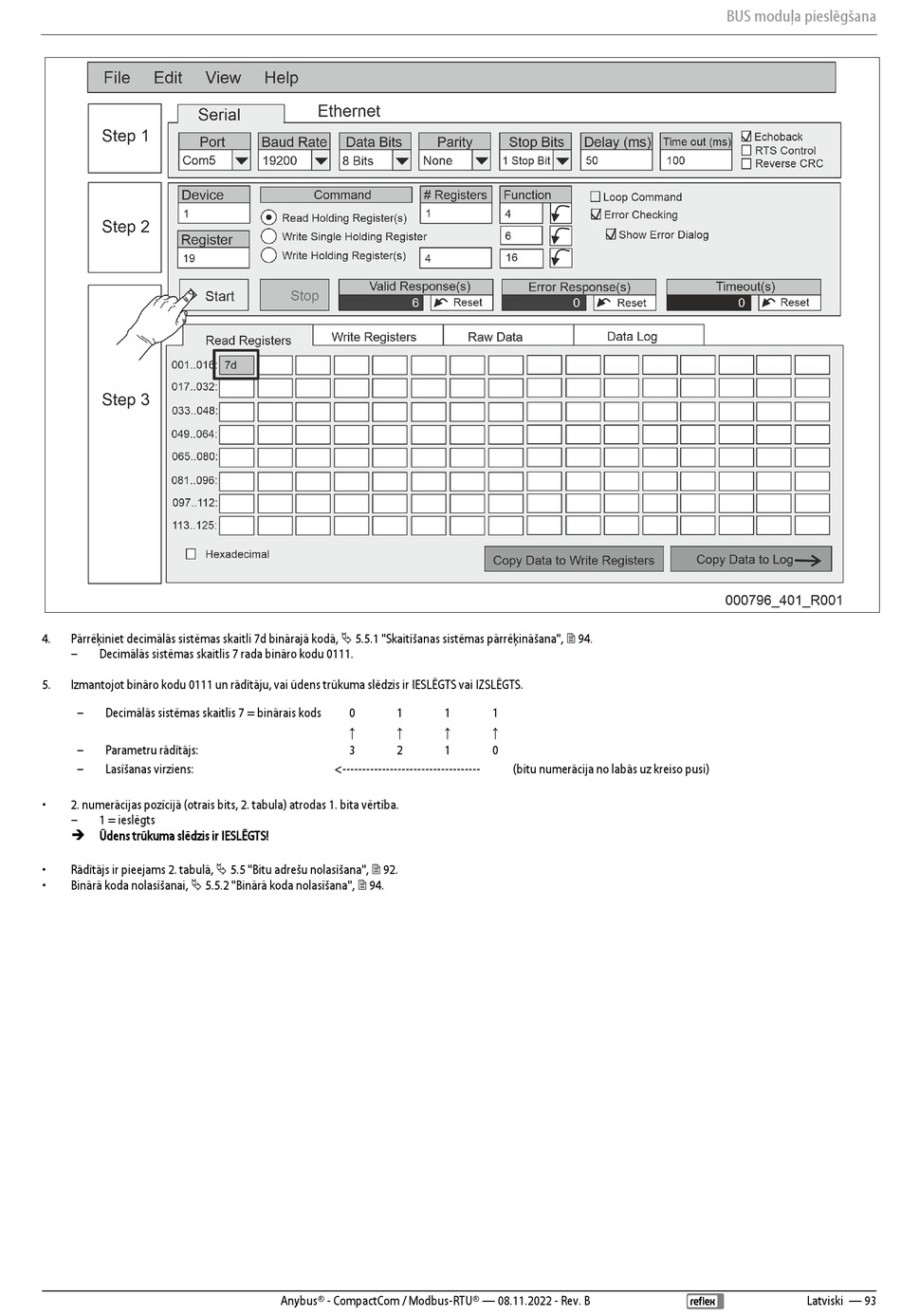

Pārrēķiniet decimālās sistēmas skaitli 7d binārajā kodā,  5.5.1 "Skaitīšanas sistēmas pārrēķināšana", 
4.
– Decimālās sistēmas skaitlis 7 rada bināro kodu 0111.
5. Izmantojot bināro kodu 0111 un rādītāju, vai ūdens trūkuma slēdzis ir IESLĒGTS vai IZSLĒGTS.
– Decimālās sistēmas skaitlis 7 = binārais kods
– Parametru rādītājs:
– Lasīšanas virziens:
• 2. numerācijas pozīcijā (otrais bits, 2. tabula) atrodas 1. bita vērtība.
– 1 = ieslēgts
 Ūdens trūkuma slēdzis ir IESLĒGTS!
• Rādītājs ir pieejams 2. tabulā,  5.5 "Bitu adrešu nolasīšana",  92.
Binārā koda nolasīšanai,  5.5.2 "Binārā koda nolasīšana",  94.
•
0 1 1
↑ ↑ ↑
3 2 1
<-----------------------------------
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
94.
1
↑
0
(bitu numerācija no labās uz kreiso pusi)
BUS moduļa pieslēgšana
Latviski — 93
