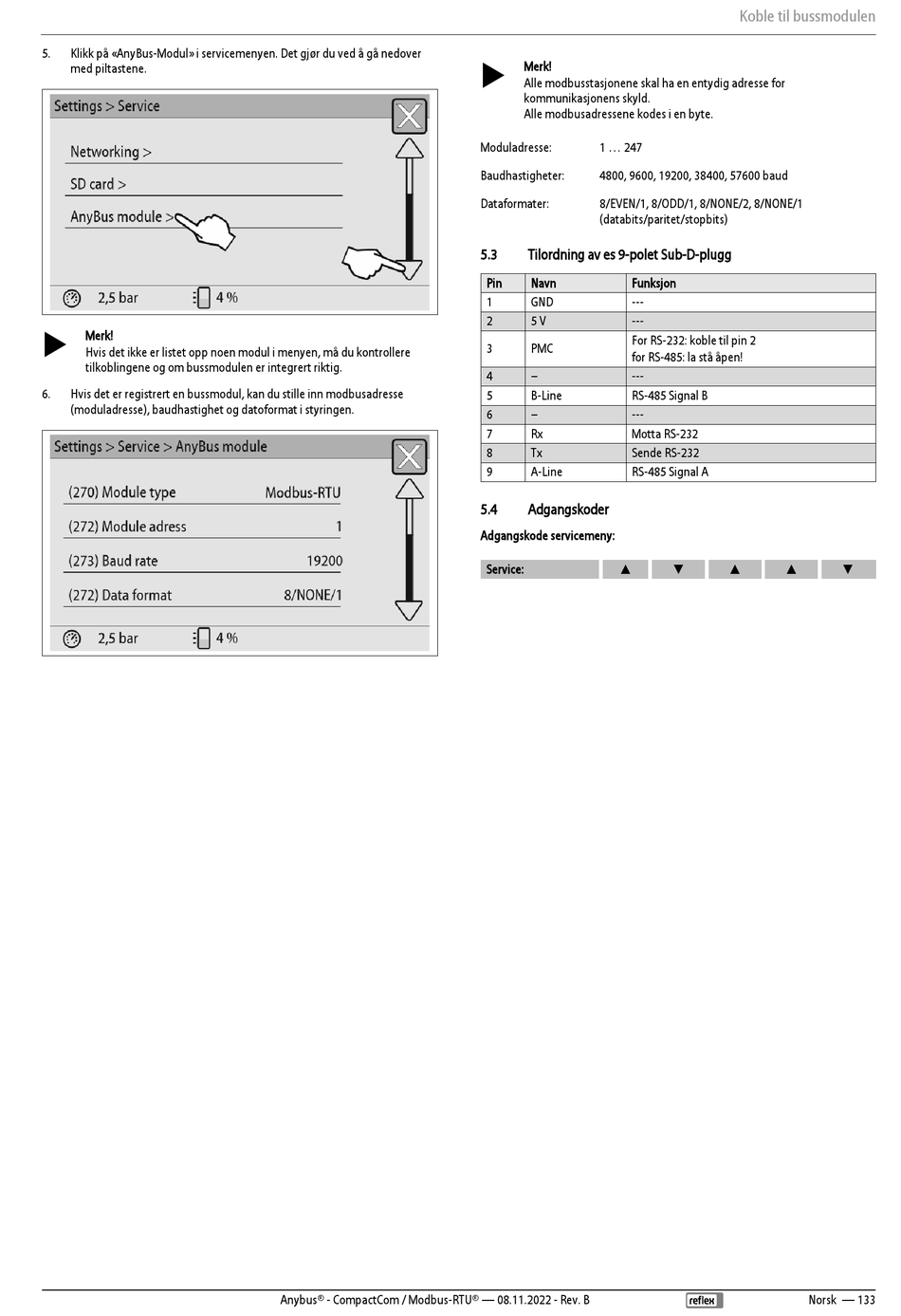

5. Klikk på «AnyBus-Modul» i servicemenyen. Det gjør du ved å gå nedover
med piltastene.

Merk!
Hvis det ikke er listet opp noen modul i menyen, må du kontrollere
tilkoblingene og om bussmodulen er integrert riktig.
6. Hvis det er registrert en bussmodul, kan du stille inn modbusadresse
(moduladresse), baudhastighet og datoformat i styringen.
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B

Merk!
Alle modbusstasjonene skal ha en entydig adresse for
kommunikasjonens skyld.
Alle modbusadressene kodes i en byte.
Moduladresse: 1 ... 247
Baudhastigheter: 4800, 9600, 19200, 38400, 57600 baud
Dataformater: 8/EVEN/1, 8/ODD/1, 8/NONE/2, 8/NONE/1
(databits/paritet/stopbits)
5.3

Tilordning av es 9-polet Sub-D-plugg

Pin Navn Funksjon
1 GND ---
2 5 V ---
For RS-232: koble til pin 2
3 PMC
for RS-485: la stå åpen!
4 – ---
5 B-Line RS-485 Signal B
6 – ---
7 Rx Motta RS-232
8 Tx Sende RS-232
9 A-Line RS-485 Signal A
5.4

Adgangskoder

Adgangskode servicemeny:
▲
Service:
Koble til bussmodulen
▼ ▲ ▲ ▼
