6

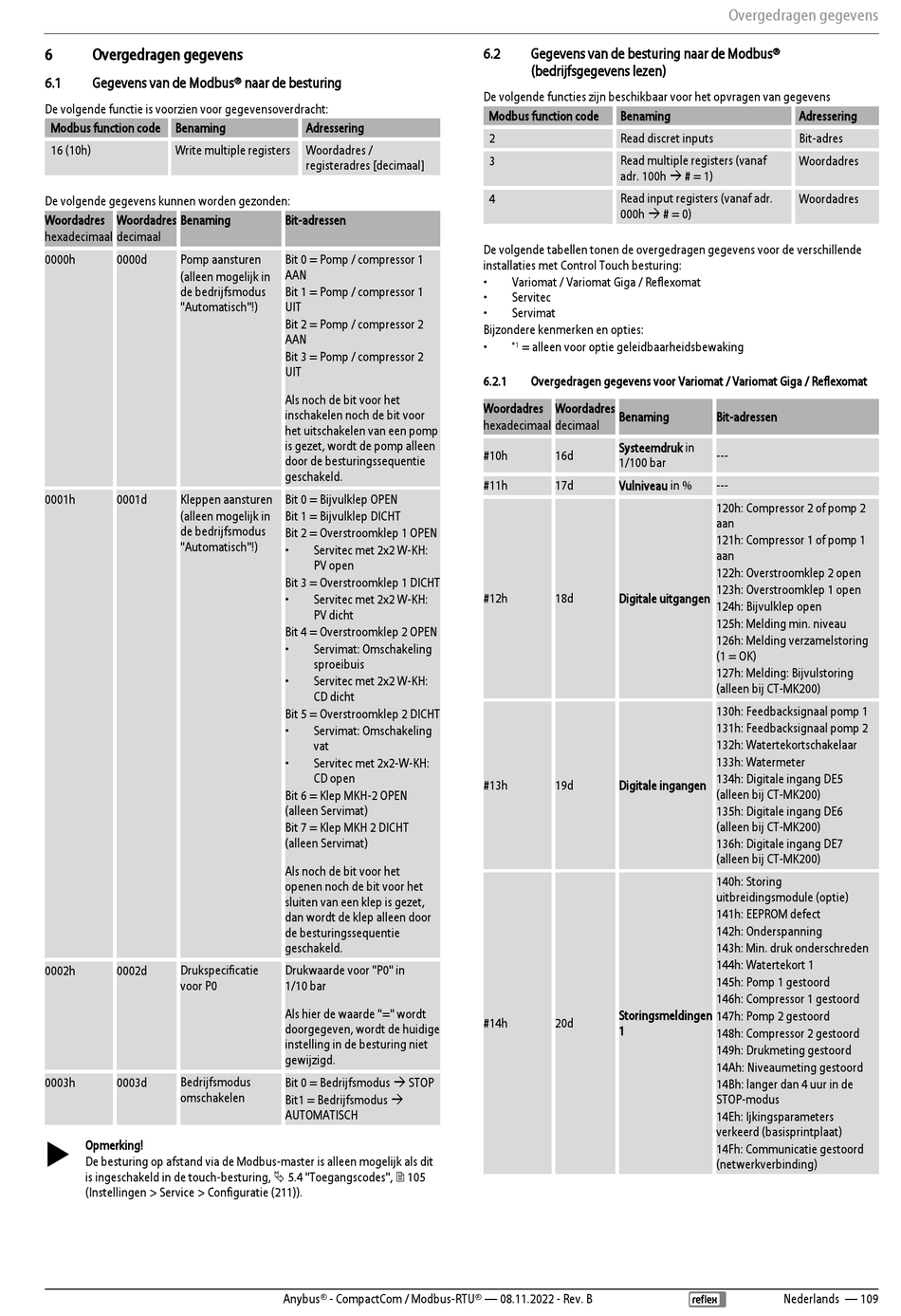

Overgedragen gegevens

6.1 Gegevens van de Modbus® naar de besturing
De volgende functie is voorzien voor gegevensoverdracht:
Modbus function code Benaming
16 (10h) Write multiple registers
De volgende gegevens kunnen worden gezonden:
Woordadres Woordadres Benaming
hexadecimaal decimaal
0000h 0000d Pomp aansturen
(alleen mogelijk in
de bedrijfsmodus
"Automatisch"!)
0001h 0001d Kleppen aansturen
(alleen mogelijk in
de bedrijfsmodus
"Automatisch"!)
0002h 0002d Drukspecificatie
voor P0
0003h 0003d Bedrijfsmodus
omschakelen
 Opmerking!
De besturing op afstand via de Modbus-master is alleen mogelijk als dit
is ingeschakeld in de touch-besturing,  5.4 "Toegangscodes",  105
(Instellingen > Service > Configuratie (211)).
Adressering
Woordadres /
registeradres [decimaal]
Bit-adressen
Bit 0 = Pomp / compressor 1
AAN
Bit 1 = Pomp / compressor 1
UIT
Bit 2 = Pomp / compressor 2
AAN
Bit 3 = Pomp / compressor 2
UIT
Als noch de bit voor het
inschakelen noch de bit voor
het uitschakelen van een pomp
is gezet, wordt de pomp alleen
door de besturingssequentie
geschakeld.
Bit 0 = Bijvulklep OPEN
Bit 1 = Bijvulklep DICHT
Bit 2 = Overstroomklep 1 OPEN
• Servitec met 2x2 W-KH:
PV open
Bit 3 = Overstroomklep 1 DICHT
• Servitec met 2x2 W-KH:
PV dicht
Bit 4 = Overstroomklep 2 OPEN
• Servimat: Omschakeling
sproeibuis
• Servitec met 2x2 W-KH:
CD dicht
Bit 5 = Overstroomklep 2 DICHT
• Servimat: Omschakeling
vat
• Servitec met 2x2-W-KH:
CD open
Bit 6 = Klep MKH-2 OPEN
(alleen Servimat)
Bit 7 = Klep MKH 2 DICHT
(alleen Servimat)
Als noch de bit voor het
openen noch de bit voor het
sluiten van een klep is gezet,
dan wordt de klep alleen door
de besturingssequentie
geschakeld.
Drukwaarde voor "P0" in
1/10 bar
Als hier de waarde "=" wordt
doorgegeven, wordt de huidige
instelling in de besturing niet
gewijzigd.
Bit 0 = Bedrijfsmodus  STOP
Bit1 = Bedrijfsmodus 
AUTOMATISCH
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
6.2 Gegevens van de besturing naar de Modbus®
(bedrijfsgegevens lezen)
De volgende functies zijn beschikbaar voor het opvragen van gegevens
Modbus function code Benaming
2 Read discret inputs
Read multiple registers (vanaf
3
adr. 100h  # = 1)
Read input registers (vanaf adr.
4
000h  # = 0)
De volgende tabellen tonen de overgedragen gegevens voor de verschillende
installaties met Control Touch besturing:
• Variomat / Variomat Giga / Reflexomat
• Servitec
• Servimat
Bijzondere kenmerken en opties:
• = alleen voor optie geleidbaarheidsbewaking
*1
6.2.1

Overgedragen gegevens voor Variomat / Variomat Giga / Reflexomat

Woordadres Woordadres
Benaming
hexadecimaal decimaal
Systeemdruk in
#10h 16d
1/100 bar
#11h 17d Vulniveau in %
#12h 18d Digitale uitgangen
#13h 19d Digitale ingangen
Storingsmeldingen
#14h 20d
1
Overgedragen gegevens
Adressering
Bit-adres
Woordadres
Woordadres
Bit-adressen
---
---
120h: Compressor 2 of pomp 2
aan
121h: Compressor 1 of pomp 1
aan
122h: Overstroomklep 2 open
123h: Overstroomklep 1 open
124h: Bijvulklep open
125h: Melding min. niveau
126h: Melding verzamelstoring
(1 = OK)
127h: Melding: Bijvulstoring
(alleen bij CT-MK200)
130h: Feedbacksignaal pomp 1
131h: Feedbacksignaal pomp 2
132h: Watertekortschakelaar
133h: Watermeter
134h: Digitale ingang DE5
(alleen bij CT-MK200)
135h: Digitale ingang DE6
(alleen bij CT-MK200)
136h: Digitale ingang DE7
(alleen bij CT-MK200)
140h: Storing
uitbreidingsmodule (optie)
141h: EEPROM defect
142h: Onderspanning
143h: Min. druk onderschreden
144h: Watertekort 1
145h: Pomp 1 gestoord
146h: Compressor 1 gestoord
147h: Pomp 2 gestoord
148h: Compressor 2 gestoord
149h: Drukmeting gestoord
14Ah: Niveaumeting gestoord
14Bh: langer dan 4 uur in de
STOP-modus
14Eh: Ijkingsparameters
verkeerd (basisprintplaat)
14Fh: Communicatie gestoord
(netwerkverbinding)
Nederlands — 109
