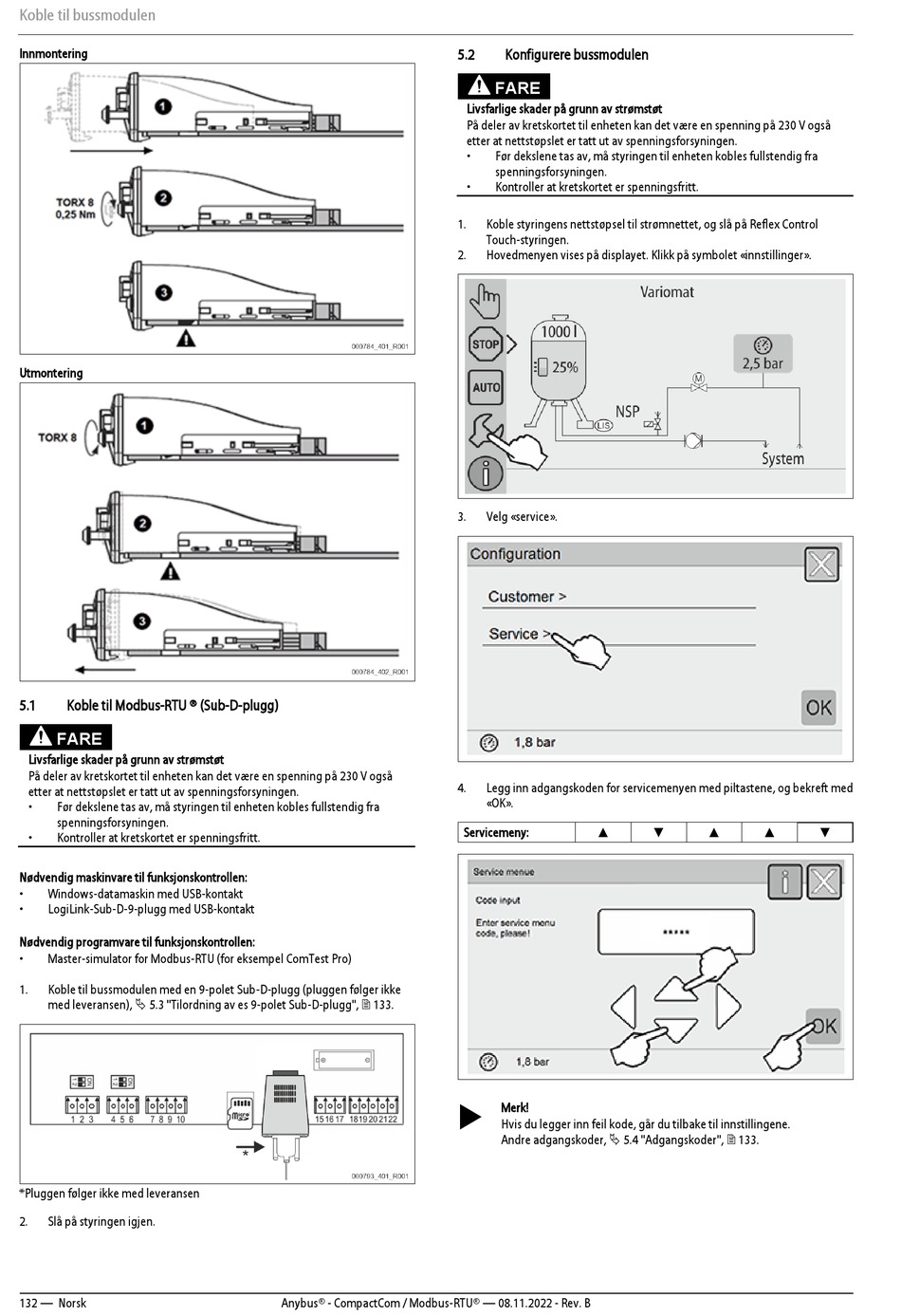

Koble til bussmodulen
Innmontering
Utmontering
5.1 Koble til Modbus-RTU ® (Sub-D-plugg)
FARE
Livsfarlige skader på grunn av strømstøt
På deler av kretskortet til enheten kan det være en spenning på 230 V også
etter at nettstøpslet er tatt ut av spenningsforsyningen.
• Før dekslene tas av, må styringen til enheten kobles fullstendig fra
spenningsforsyningen.
• Kontroller at kretskortet er spenningsfritt.
Nødvendig maskinvare til funksjonskontrollen:
• Windows-datamaskin med USB-kontakt
• LogiLink-Sub-D-9-plugg med USB-kontakt
Nødvendig programvare til funksjonskontrollen:
• Master-simulator for Modbus-RTU (for eksempel ComTest Pro)
1. Koble til bussmodulen med en 9-polet Sub-D-plugg (pluggen følger ikke
med leveransen),  5.3 "Tilordning av es 9-polet Sub-D-plugg",  133.
*Pluggen følger ikke med leveransen
2. Slå på styringen igjen.
132 — Norsk Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
5.2

Konfigurere bussmodulen

FARE
Livsfarlige skader på grunn av strømstøt
På deler av kretskortet til enheten kan det være en spenning på 230 V også
etter at nettstøpslet er tatt ut av spenningsforsyningen.
• Før dekslene tas av, må styringen til enheten kobles fullstendig fra
spenningsforsyningen.
• Kontroller at kretskortet er spenningsfritt.
1. Koble styringens nettstøpsel til strømnettet, og slå på Reflex Control
Touch-styringen.
2. Hovedmenyen vises på displayet. Klikk på symbolet «innstillinger».
3. Velg «service».
4. Legg inn adgangskoden for servicemenyen med piltastene, og bekreft med
«OK».
▲
Servicemeny:

Merk!
Hvis du legger inn feil kode, går du tilbake til innstillingene.
Andre adgangskoder,  5.4 "Adgangskoder",  133.
▼ ▲ ▲ ▼
