Diagnose

Ordadresse Ordadresse
Navn
heksadesimal desimal
#15h 21d Feilmeldinger 2
#17h 23d Advarsler 1
#18h 24d Advarsler 2
#19h 25d Advarsler 3
Driftstimer
#1Ah (H) 26d (H)
Kompressor 1 eller
#1Bh (L) 27d (L) pumpe 1 (32 bit-
verdi)
Driftstimer
#1Ch (H) 28d (H)
Kompressor 2 eller
#1Dh (L) 29d (L) pumpe 2 (32 bit-
verdi)
Samlet sum
#1Eh (H) 30d (H)
Vannteller i liter
#1Fh (L) 31d (L)
(valgfritt) (32 bit-
verdi)
Status for
#20h 32d
bussmodulen
140 — Norsk
Bit-adresser
150h: Feil hovedkort
151h: Feil digital
giverspenning
152h: Feil analog
giverspenning
153h: Feil giverspenning
kuleventil 1
154h: Feil giverspenning
kuleventil 2
155h: Feil lask – trykk
156h: Feil lask – nivå
170h: ---
171h: Maks. nivå overskredet
172h: Pumpedriftstid
overskredet
173h: Ettermatingstid
overskredet
174h: Ettermatingssykluser
overskredet
175h: Maksimumstrykk
overskredet
176h: Ettermatingsmengde
overskredet
17Ah: Ettermatingsventil ikke
tett
17Bh: Spenningsbrudd
17Ch: Feil på nullinnstilling
17Dh: Feil på parameter
17Eh: Maksimal
ettermatingsmengde
overskredet
17Fh: Oppfordring til
vedlikehold
180h: Bytt batteri
181h: Avherding, bytt patron
182h: Kontroller datalogger
183h: Kontroller bussmodul
184h: --
190h: Utvidelsesmodul,
melding digitalinngang 1
191h: Utvidelsesmodul,
melding digitalinngang 2
192h: Utvidelsesmodul,
melding digitalinngang 3
193h: Utvidelsesmodul,
melding digitalinngang 4
194h: Utvidelsesmodul,
melding digitalinngang 5
195h: Utvidelsesmodul,
melding digitalinngang 6
196h: Utvidelsesmodul,
melding digitalutgang 6
---
---
---
200h
0 = Ingen forbindelse mellom
bussmodul og styring
1 = Forbindelse mellom
bussmodul og styring OK
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
Ordadresse Ordadresse
Navn
heksadesimal desimal
Tilbakemelding,
motorkuleventil 1
#22h 34d
(aktuell posisjon: 0–
100 %)
Tilbakemelding,
motorkuleventil 2
#23h 35d
(aktuell posisjon: 0–
100 %)
Anleggstype
#21h 33d
11 = Servimat
Ledningsevne
(μs/cm)
#26h 38d
(bare med tilvalget
«ledeevneover-
våkning»)
Programvareversjon
for bussmodulen
#25h 37d
(217 = V 2.17)
7 Diagnose

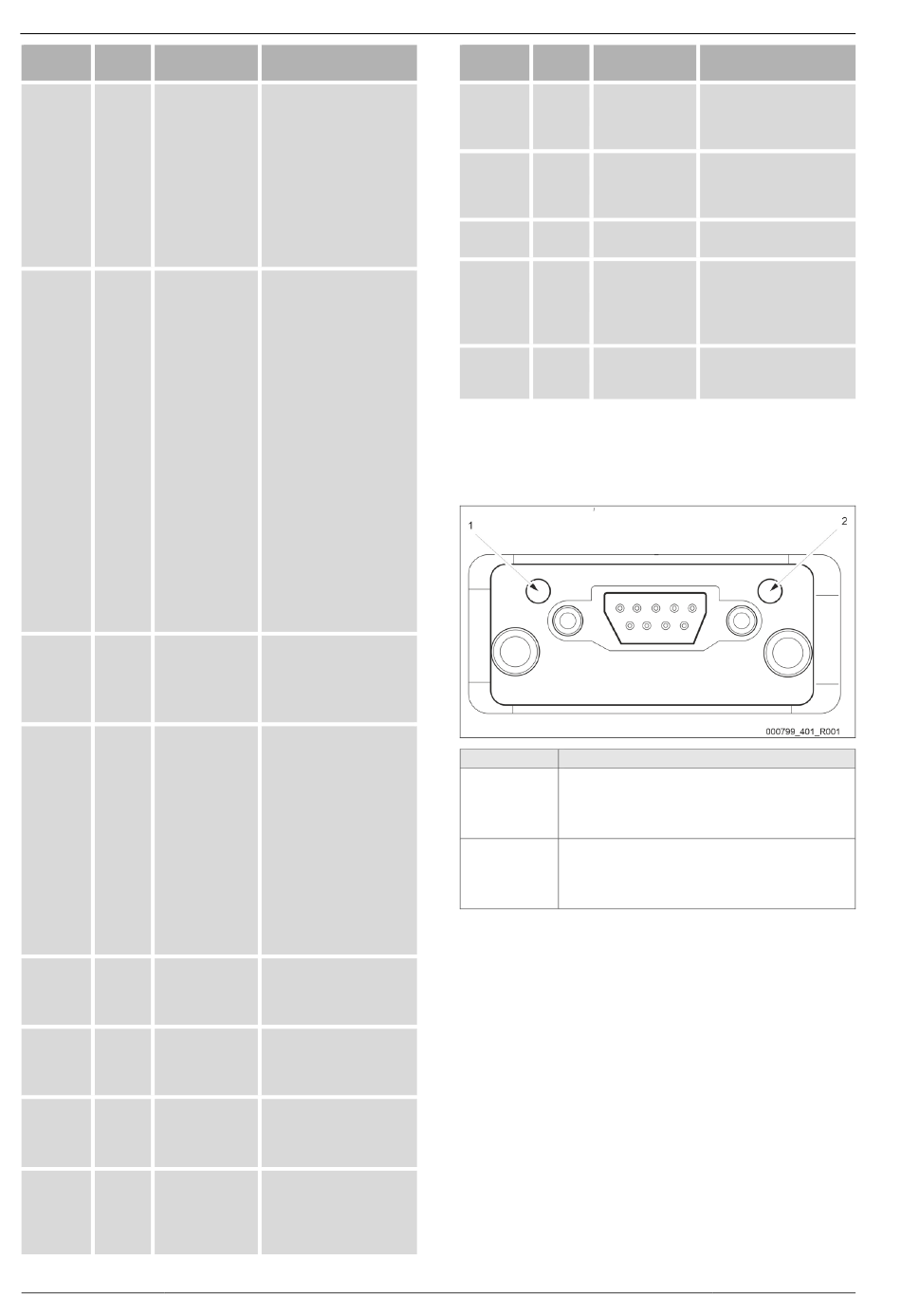

Modulen inneholder to lysdioder som du kan bruke til å lese av modulens
driftstilstand. Lysdiodene sitter til høyre og venstre for den 9-polede Sub-D-
pluggen.
Lysdiode Betydning
LED 1 Sett bakfra til venstre for modbuspluggen
– AV = ingen spenning eller ingen kommunikasjon
– GUL = kommunikasjon aktiv
– RØD = forstyrrelse detektert
LED 2 Sett bakfra til høyre for modbuspluggen
– AV = uten spenning eller ikke initialisert
– GRØNN = modul initialisert, ingen forstyrrelse
– RØD = feil detektert
Bit-adresser
---
---
---
---
