Diagnose

Wortadresse Wortadresse
Bezeichnung
hexadezimal dezimal
#15h 21d Störmeldungen 2
#17h 23d Warnungen 1
#18h 24d Warnungen 2
#19h 25d Warnungen 3
Betriebsstunden
#1Ah (H) 26d (H)
Kompressor 1 bzw.
#1Bh (L) 27d (L) Pumpe 1 (32 Bit-
Wert)
Betriebsstunden
#1Ch (H) 28d (H)
Kompressor 2 bzw.
#1Dh (L) 29d (L) Pumpe 2 (32 Bit-
Wert)
Aufgelaufene
Summe
#1Eh (H) 30d (H)
Wasserzähler in
Litern
#1Fh (L) 31d (L)
(optional) (32 Bit-
Wert)
14 — Deutsch
Bitadressen
150h: Störung Grundplatine
151h: Störung digitale
Geberspannung
152h: Störung analoge
Geberspannung
153h: Störung Geberspannung
Kugelhahn 1
154h: Störung Geberspannung
Kugelhahn 2
155h: Störung Jumper – Druck
156h: Störung Jumper –
Niveau
170h: ---
171h: Max. Niveau
überschritten
172h: Pumpenlaufzeit
überschritten
173h: Nachspeisezeit
überschritten
174h: Nachspeisezyklen
überschritten
175h: Maximaler Druck
überschritten
176h: Nachspeisemenge
überschritten
17Ah: Nachspeiseventil
undicht
17Bh: Spannungsausfall
17Ch: Nullabgleich fehlerhaft
17Dh: Parameter fehlerhaft
17Eh: Maximale
Nachspeisemenge
überschritten
17Fh: Wartungsanforderung
180h: Batterie tauschen
181h: Enthärtung, Patrone
tauschen
182h: Datenlogger überprüfen
183h: Busmodul überprüfen
184h: --
190h: Erweiterungsmodul,
Meldung Digitaler Eingang 1
191h: Erweiterungsmodul,
Meldung Digitaler Eingang 2
192h: Erweiterungsmodul,
Meldung Digitaler Eingang 3
193h: Erweiterungsmodul,
Meldung Digitaler Eingang 4
194h: Erweiterungsmodul,
Meldung Digitaler Eingang 5
195h: Erweiterungsmodul,
Meldung Digitaler Eingang 6
196h: Erweiterungsmodul,
Meldung Digitaler Ausgang 6
---
---
---
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
Wortadresse Wortadresse
Bezeichnung
hexadezimal dezimal
Status des
#20h 32d
Busmoduls
Rückmeldung,
Motorkugelhahn 1
#22h 34d
(aktuelle Position: 0
– 100 %)
Rückmeldung,
Motorkugelhahn 2
#23h 35d
(aktuelle Position: 0
– 100 %)
Anlagentyp
#21h 33d
11 = Servimat
Leitfähigkeit
(μs/cm)
#26h 38d
(nur bei Option
„Leitfähigkeits-
überwachung")
Softwareversion des
Busmoduls
#25h 37d
(217 = V 2.17)
7 Diagnose

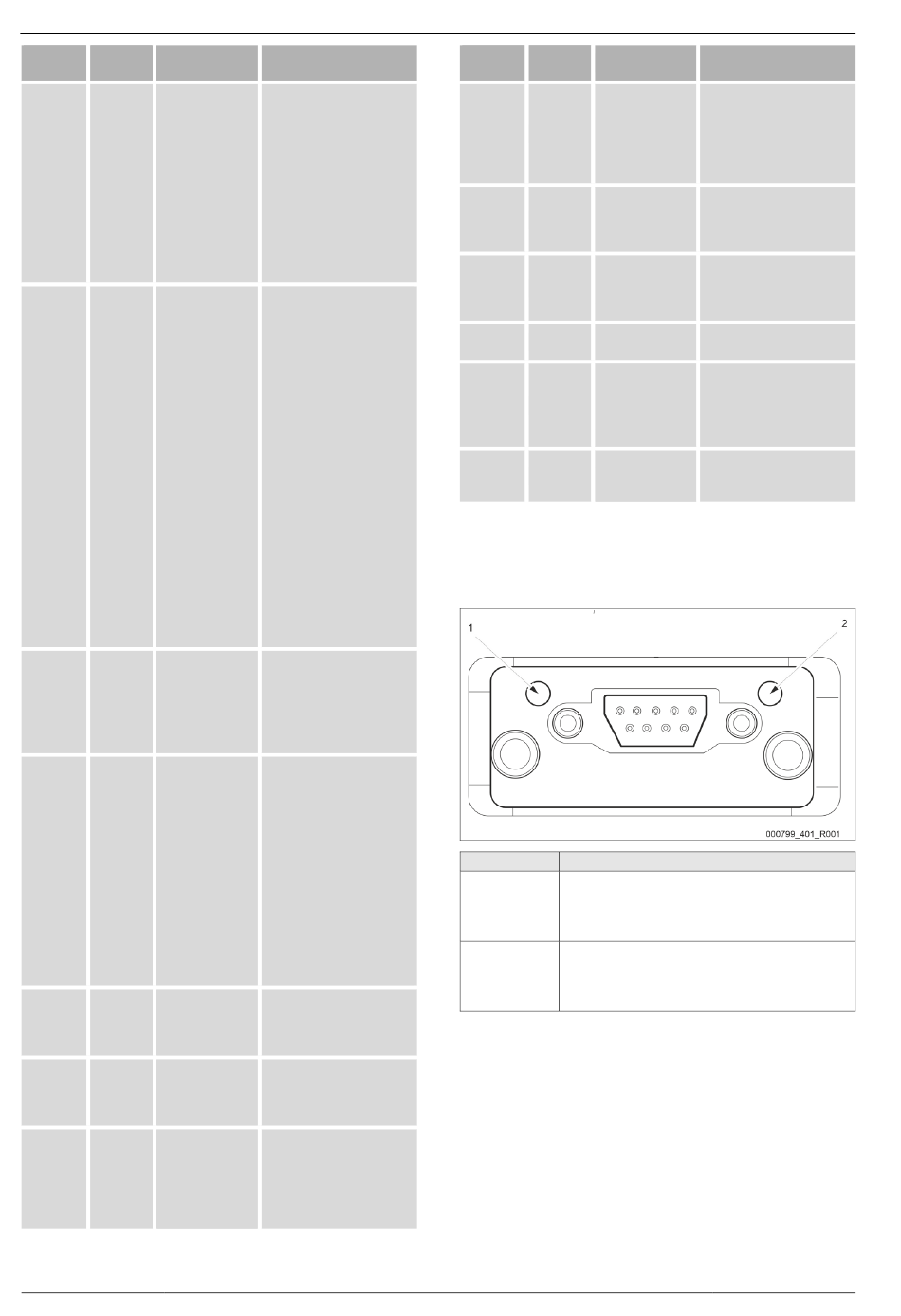

Das Modul enthält zwei Leuchtdioden, an denen der Betriebszustand des Moduls
abgelesen werden kann. Die Leuchtdioden befinden sich rechts und links des 9-
poligen Sub-D-Steckers.
Leuchtdiode Bedeutung
LED 1 Von hinten betrachtet links vom Modbus-Stecker
– AUS = keine Spannung oder keine Kommunikation
– GELB = Kommunikation aktiv
– ROT = Störung erkannt
LED 2 Von hinten betrachtet rechts vom Modbus-Stecker
– AUS = spannungslos bzw. nicht initialisiert
– GRÜN = Modul initialisiert, keine Störung
– ROT = Fehler erkannt
Bitadressen
200h
0 = keine Verbindung
zwischen Busmodul und
Steuerung
1 = Verbindung zwischen
Busmodul und Steuerung OK
---
---
---
---
*1
---
