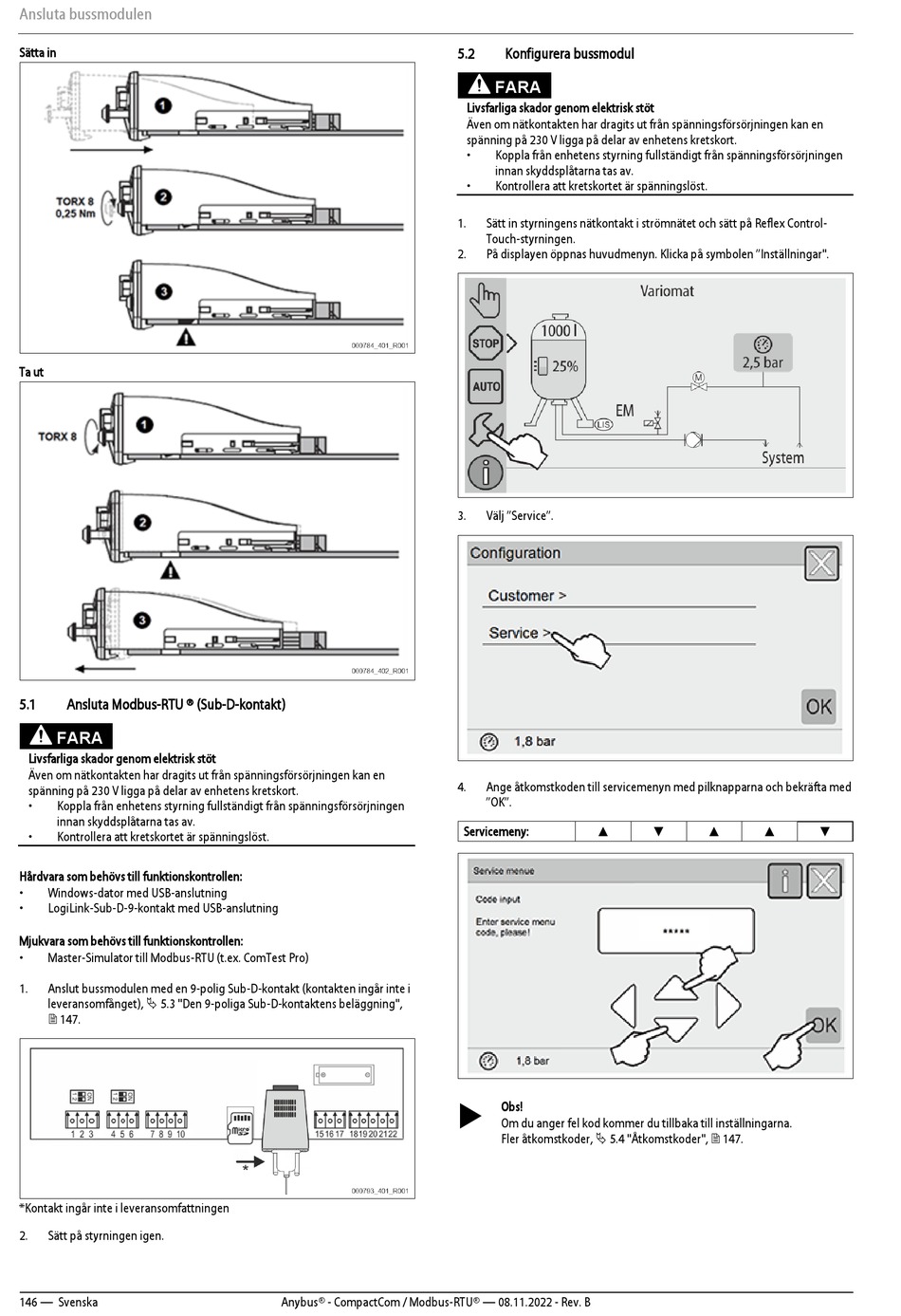

Ansluta bussmodulen
Sätta in
Ta ut
5.1 Ansluta Modbus-RTU ® (Sub-D-kontakt)
FARA
Livsfarliga skador genom elektrisk stöt
Även om nätkontakten har dragits ut från spänningsförsörjningen kan en
spänning på 230 V ligga på delar av enhetens kretskort.
• Koppla från enhetens styrning fullständigt från spänningsförsörjningen
innan skyddsplåtarna tas av.
• Kontrollera att kretskortet är spänningslöst.
Hårdvara som behövs till funktionskontrollen:
• Windows-dator med USB-anslutning
• LogiLink-Sub-D-9-kontakt med USB-anslutning
Mjukvara som behövs till funktionskontrollen:
• Master-Simulator till Modbus-RTU (t.ex. ComTest Pro)
1. Anslut bussmodulen med en 9-polig Sub-D-kontakt (kontakten ingår inte i
leveransomfånget),  5.3 "Den 9-poliga Sub-D-kontaktens beläggning",
 147.
*Kontakt ingår inte i leveransomfattningen
2. Sätt på styrningen igen.
146 — Svenska Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
5.2

Konfigurera bussmodul

FARA
Livsfarliga skador genom elektrisk stöt
Även om nätkontakten har dragits ut från spänningsförsörjningen kan en
spänning på 230 V ligga på delar av enhetens kretskort.
• Koppla från enhetens styrning fullständigt från spänningsförsörjningen
innan skyddsplåtarna tas av.
• Kontrollera att kretskortet är spänningslöst.
1. Sätt in styrningens nätkontakt i strömnätet och sätt på Reflex Control-
Touch-styrningen.
2. På displayen öppnas huvudmenyn. Klicka på symbolen "Inställningar".
3. Välj "Service".
4. Ange åtkomstkoden till servicemenyn med pilknapparna och bekräfta med
"OK".
▲
Servicemeny:

Obs!
Om du anger fel kod kommer du tillbaka till inställningarna.
Fler åtkomstkoder,  5.4 "Åtkomstkoder",  147.
▼ ▲ ▲ ▼
