Diagnozė - Reflex Anybus CompactCom Original Operating Manual

Diagnozė
Žodžio Žodžio
adresas adresas
Pavadinimas
šešioliktainis dešimtainis
#15h 21d Trikčių pranešimai 2
#17h 23d Įspėjimai 1
#18h 24d Įspėjimai 2
#19h 25d Įspėjimai 3
Eksploatavimo
valandos
#1Ah (H) 26d (H)
1 kompresorius
#1Bh (L) 27d (L)
arba 1 siurblys
(32 bitų vertė)
Eksploatavimo
valandos
#1Ch (H) 28d (H)
2 kompresorius
#1Dh (L) 29d (L)
arba 2 siurblys
(32 bitų vertė)
Sukaupta suma
Vandens skaitiklis
#1Eh (H) 30d (H)
litrais
#1Fh (L) 31d (L)
(pasirinktinai)
(32 bitų vertė)
84 — Lietuvių k.
Bitų adresai
150h: Pagrindinės plokštės triktis
151h: Skaitmeninio daviklio
įtampos triktis
152h: Analoginio daviklio įtampos
triktis
153h: 1 rutulinio čiaupo daviklio
įtampos triktis
154h: 2 rutulinio čiaupo daviklio
įtampos triktis
155h: Jungiamojo laido slėgio
triktis
156h: Jungiamojo laido lygio
triktis
170h: ---
171h: Viršytas maks. lygis
172h: Viršytas siurblio veikimo
laikas
173h: Viršyta papildymo trukmė
174h: Viršyti papildymo ciklai
175h: Viršytas maksimalus slėgis
176h: Viršytas papildymo kiekis
17Ah: Papildymo vožtuvas
nesandarus
17Bh: Elektros tiekimo sutrikimas
17Ch: Neteisingas nulinės vertės
nustatymas
17Dh: Neteisingi parametrai
17Eh: Viršytas maksimalus
papildymo kiekis
17Fh: Techninės priežiūros
užklausa
180h: Baterijos keitimas
181h: Kietumo mažinimas,
kasetės keitimas
182h: Duomenų rinkiklių patikra
183h: Magistralės modulio patikra
184h: --
190h: Plėtimo modulis, 1
skaitmeninio įvado pranešimas
191h: Plėtimo modulis, 2
skaitmeninio įvado pranešimas
192h: Plėtimo modulis, 3
skaitmeninio įvado pranešimas
193h: Plėtimo modulis, 4
skaitmeninio įvado pranešimas
194h: Plėtimo modulis, 5
skaitmeninio įvado pranešimas
195h: Plėtimo modulis, 6
skaitmeninio įvado pranešimas
196h: Plėtimo modulis, 6
skaitmeninio išvado pranešimas
---
---
---
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
Žodžio Žodžio
adresas adresas
Pavadinimas
šešioliktainis dešimtainis
Magistralės
#20h 32d
modulio būsena
Grįžtamasis
pranešimas, 1
#22h 34d variklio rutulinis
čiaupas (aktuali
padėtis: 0–100%)
Grįžtamasis
pranešimas, 2
variklio rutulinis
#23h 35d
čiaupas (aktuali
padėtis: 0–100%)
Įrenginio tipas
#21h 33d
11 = „Servimat"
Laidumas (μs/cm)
(tik su parinktimi
#26h 38d
„laidumo
stebėjimas")
Magistralės
modulio
programinės
#25h 37d
įrangos versija
(217 = V 2.17)
7 Diagnozė

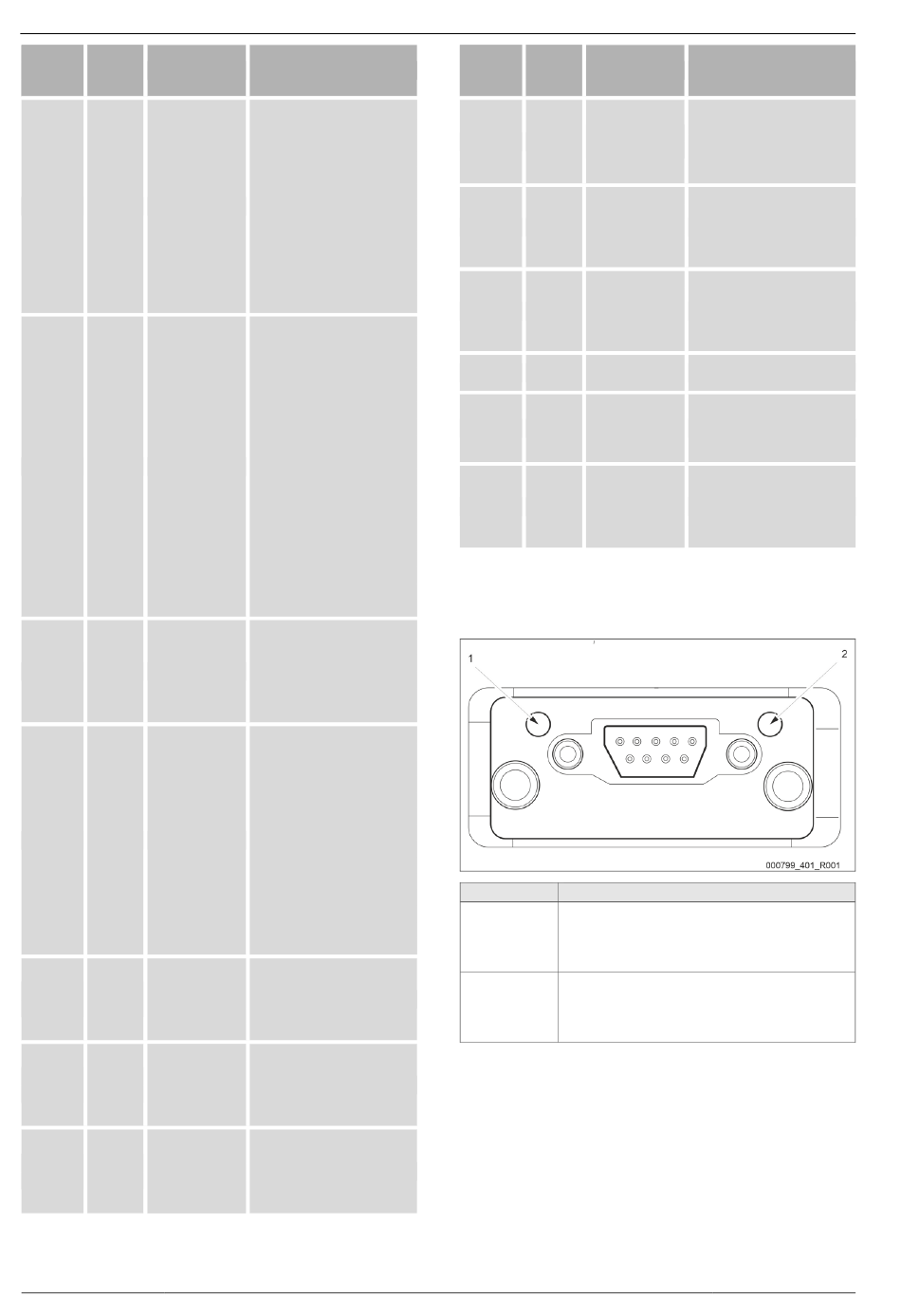

Modulyje yra du šviesos diodai, iš kurių galima nuskaityti modulio veikimo
būseną. Šviesos diodai yra 9 kontaktų „Sub-D" jungties dešinėje ir kairėje.
Šviesos diodai Reikšmė
LED 1 Žiūrint iš galo į kairę nuo „Modbus" kištuko
– IŠJUNGTA = nėra įtampos arba nėra ryšio
– GELTONA = Aktyvus ryšys
– RAUDONA = Aptiktas gedimas
LED 2 Žiūrint iš galo į dešinę nuo „Modbus" kištuko
– IŠJUNGTA = išjungta arba neinicializuota
– ŽALIA = Modulis inicializuotas, gedimo nėra
– RAUDONA = Aptikta triktis
Bitų adresai
200h
0 = nėra ryšio tarp magistralės
modulio ir valdymo sistemos
1 = ryšys tarp magistralės
modulio ir valdymo sistemos OK
---
---
---
---
*1
---
