GLT-Erweiterungsmodul Art.-Nr. 9583608
Diese Betriebsanleitung ist eine wesentliche Hilfe zur sicheren und einwandfreien Funktion des Gerätes. Für Schäden, die durch
Nichtbeachtung dieser Betriebsanleitung entstehen, übernimmt die Firma Reflex Winkelmann GmbH keine Haftung. Zusätzlich zu dieser
Betriebsanleitung sind die nationalen gesetzlichen Regelungen und Bestimmungen im Aufstellungsland einzuhalten (Unfallverhütung,
Umweltschutz, sicherheits- und fachgerechtes Arbeiten etc.). Diese Betriebsanleitung beschreibt das Gerät mit einer Grundausrüstung und
Schnittstellen für eine optionale Zusatzausrüstung mit zusätzlichen Funktionen.
Neben der Betriebsanleitung des Zubehörs „GLT-Erweiterungsmodul", sind die Vorgaben aus der Originalbetriebsanleitung
„Reflex Hydroflow Frischwasserstation" und die beiliegende „Regleranleitung" zu beachten!
Hinweis! Diese Anleitung ist von jeder Person, die diese Geräte montiert oder andere Arbeiten am Gerät durchführt, vor dem Gebrauch
sorgfältig zu lesen und anzuwenden. Die Anleitung ist dem Betreiber des Gerätes auszuhändigen und von diesem griffbereit in der Nähe des
Gerätes aufzubewahren.

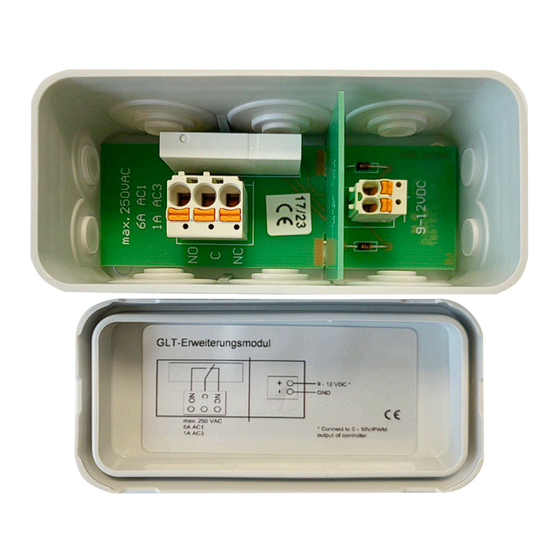

Beschreibung
Erweiterungsmodul für den MFWC+ Regler für Hydroflow Frischwasserstation zur Indikation einer Sammelstörmeldung an eine externe
Gebäudeleittechnik (GLT) via potenzialfreiem Kontakt
Wandmontage
Aufputzgehäuse an der geeigneter Stelle in der Nähe der Reflex Hydroflow Frischwasserstation anhalten und die 2 Befestigungslöcher
anzeichnen. Achten Sie darauf, dass die Wandfläche möglichst eben ist, damit sich das Gehäuse beim Anschrauben nicht verzieht. Mittels
Bohrmaschine an den angezeichneten Stellen in die Wand bohren und die Dübel eindrücken. Die Aufputzgehäuse anhalten, Schrauben
einsetzen und leicht andrehen. Die Gehäuse ausrichten und die Schrauben festschrauben.

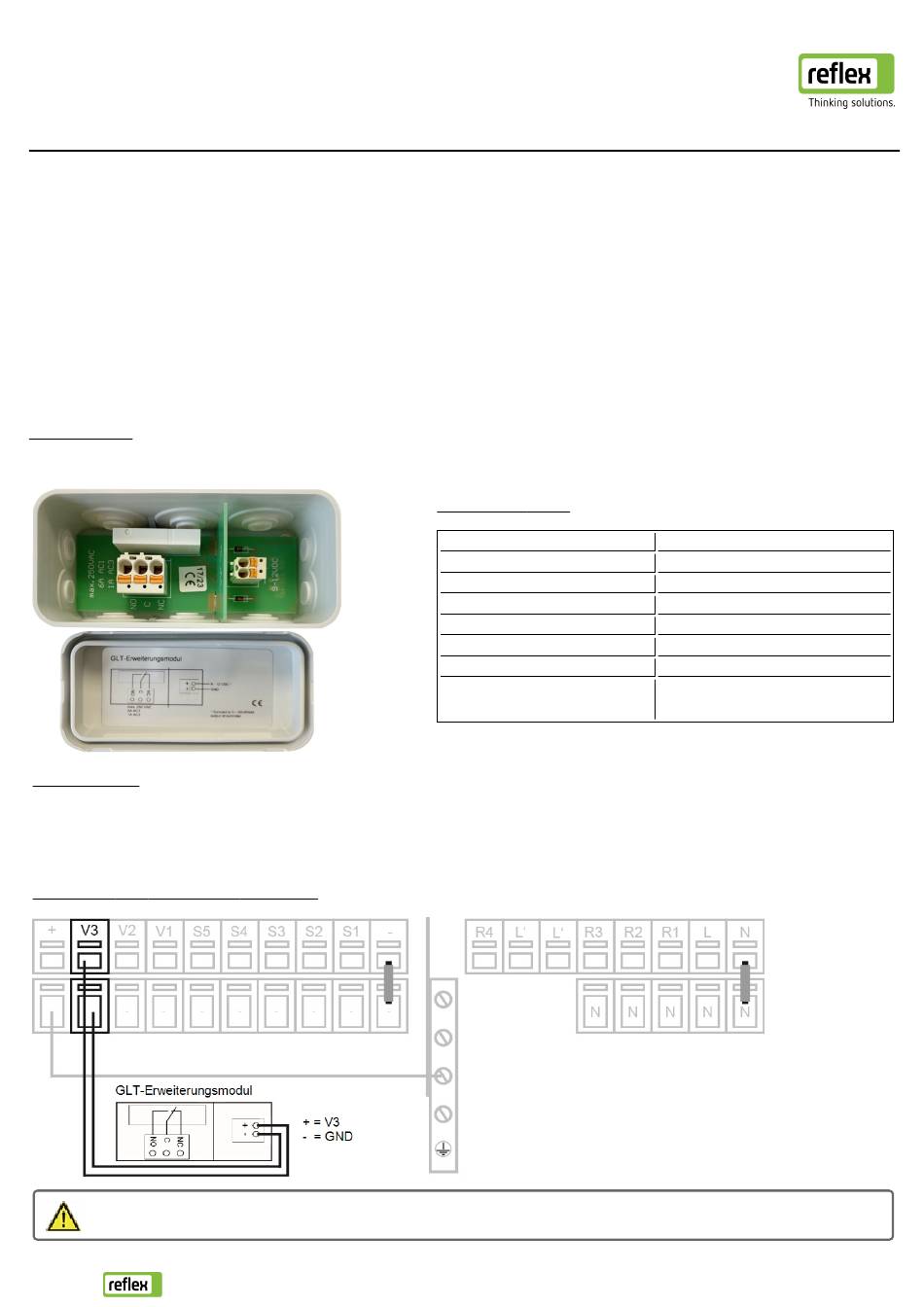

Schaltplan und elektrischer Anschluss
12 VDC, auf richtige Polung achten ansonsten kann es zu Schäden am Gerät kommen!
Reflex Winkelmann GmbH | Gersteinstraße 19 | 59227 Ahlen | Tel.: +49 2382 7069-0 | info@reflex.de | www.reflex-winkelmann.com | SI21199de/9583608/12-23
Technische Daten
Schutzgehäuse:
Maße (H x B x T):
Einbauort:
Relais:
Ansteuerspannung der Spule:
Max. Schaltspannung:
Schaltkontakte:
Max. Schaltstrom:
IP 54
89 mm x 42 mm x 39 mm
Wandmontage
Schaltrelais mit Wechslerkontakt
9 - 12 VDC
250 VAC
1 Wechsler
6A bei AC1
1A bei AC3
