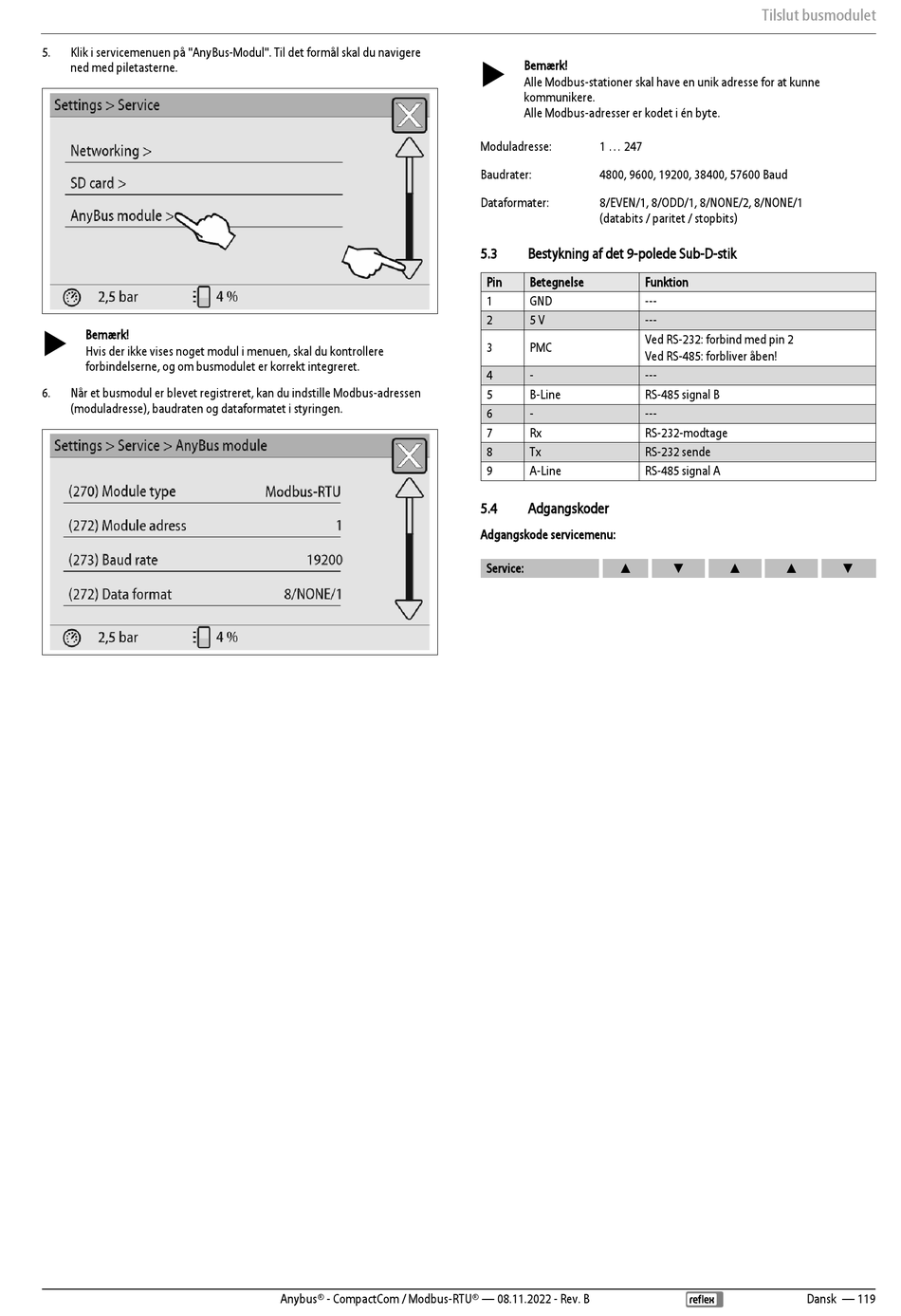

5. Klik i servicemenuen på "AnyBus-Modul". Til det formål skal du navigere
ned med piletasterne.

Bemærk!
Hvis der ikke vises noget modul i menuen, skal du kontrollere
forbindelserne, og om busmodulet er korrekt integreret.
6. Når et busmodul er blevet registreret, kan du indstille Modbus-adressen
(moduladresse), baudraten og dataformatet i styringen.
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B

Bemærk!
Alle Modbus-stationer skal have en unik adresse for at kunne
kommunikere.
Alle Modbus-adresser er kodet i én byte.
Moduladresse: 1 ... 247
Baudrater: 4800, 9600, 19200, 38400, 57600 Baud
Dataformater: 8/EVEN/1, 8/ODD/1, 8/NONE/2, 8/NONE/1
(databits / paritet / stopbits)
5.3

Bestykning af det 9-polede Sub-D-stik

Pin Betegnelse Funktion
1 GND ---
2 5 V ---
Ved RS-232: forbind med pin 2
3 PMC
Ved RS-485: forbliver åben!
4 - ---
5 B-Line RS-485 signal B
6 - ---
7 Rx RS-232-modtage
8 Tx RS-232 sende
9 A-Line RS-485 signal A
5.4

Adgangskoder

Adgangskode servicemenu:
▲
Service:
Tilslut busmodulet
▼ ▲ ▲ ▼
