Diagnostic

Adresse Adresse
de mot de mot
Désignation
Hexa- décimale
décimale
Messages de défaut
#15h 21d
2
#17h 23d Avertissements 1
#18h 24d Avertissements 2
#19h 25d Avertissements 3
Heures de service
#1Ah (H) 26d (H)
Compresseur 1 ou
#1Bh (L) 27d (L) pompe 1 (valeur
32 bits)
Heures de service
#1Ch (H) 28d (H)
Compresseur 2 ou
#1Dh (L) 29d (L) pompe 2 (valeur
32 bits)
Somme accumulée
Compteur d'eau en
#1Eh (H) 30d (H)
litres
#1Fh (L) 31d (L)
(en option) (valeur
32 bits)
#20h 32d État du module bus
42 — Français
Adresses binaires
150h : défaut carte mère
151h : défaut tension de bascule
numérique
152h : défaut tension de bascule
analogique
153h : défaut tension de bascule
robinet à boisseau sphérique 1
154h : défaut tension de bascule
robinet à boisseau sphérique 2
155h : défaut cavalier – pression
156h : défaut cavalier – niveau
170h : ---
171h : dépassement niveau max.
172h : dépassement de la durée de
fonctionnement de la pompe
173h : dépassement de la durée de
réalimentation
174h : dépassement du nombre de
cycles de réalimentation
175h : dépassement de la pression
maximale
176h : dépassement du débit de
réalimentation
17Ah : vanne d'appoint d'eau non
étanche
17Bh : panne de secteur
17Ch : mise à zéro défectueuse
17Dh : paramètre incorrect
17Eh : dépassement du débit de
réalimentation maximal
17Fh : demande de maintenance
180h : remplacer la batterie
181h : adoucissement, remplacer la
cartouche
182h : contrôler l'enregistreur de
données
183h : contrôler le module bus
184h : --
190h : module d'extension I/O,
message Entrée numérique 1
191h : module d'extension I/O,
message Entrée numérique 2
192h : module d'extension I/O,
message Entrée numérique 3
193h : module d'extension I/O,
message Entrée numérique 4
194h : module d'extension I/O,
message Entrée numérique 5
195h : module d'extension I/O,
message Entrée numérique 6
196h : module d'extension I/O,
message Sortie numérique 6
---
---
---
200h
0 = Aucune connexion entre le module
bus et la commande
1 = Connexion entre le module bus et
la commande OK
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
Adresse Adresse
de mot de mot
Désignation
Hexa- décimale
décimale
Retour
d'information,
robinet à boisseau
#22h 34d
sphérique
motorisé 1 (position
actuelle : 0 – 100 %)
Retour
d'information,
robinet à boisseau
#23h 35d
sphérique
motorisé 2 (position
actuelle : 0 – 100 %)
Type d'installation
#21h 33d
11 = Servimat
Conductivité
(μs/cm)
(uniquement avec
#26h 38d
l'option
« Surveillance de la
conductivité »)
Version du software
#25h 37d du module bus
(217 = V 2.17)
7 Diagnostic

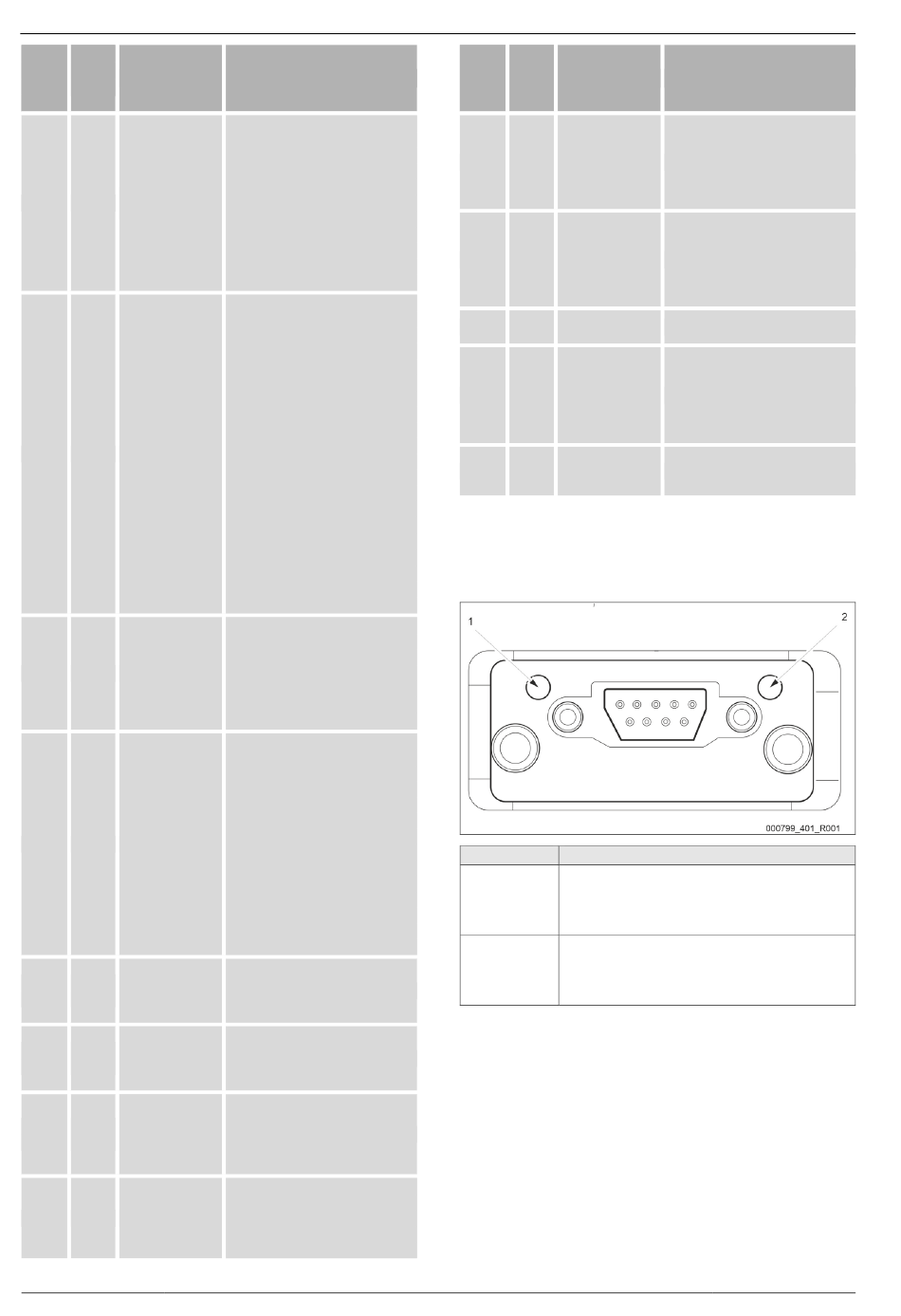

Le module possède deux diodes lumineuses, qui permettent de relever l'état de
fonctionnement du module. Les diodes lumineuses se trouvent à droite et à
gauche de la fiche D-sub à 9 pôles.
Diode lumineuse Signification
DEL 1 Vu de l'arrière, à gauche de la fiche Modbus
– ARRÊT = Aucune tension ou communication
– JAUNE = Communication active
– ROUGE = Défaut détecté
DEL 2 Vu de l'arrière, à droite de la fiche Modbus
– ARRÊT = Hors tension ou non initialisé
– VERT = Module initialisé, aucun défaut
– ROUGE = Erreur détectée
Adresses binaires
---
---
---
---
