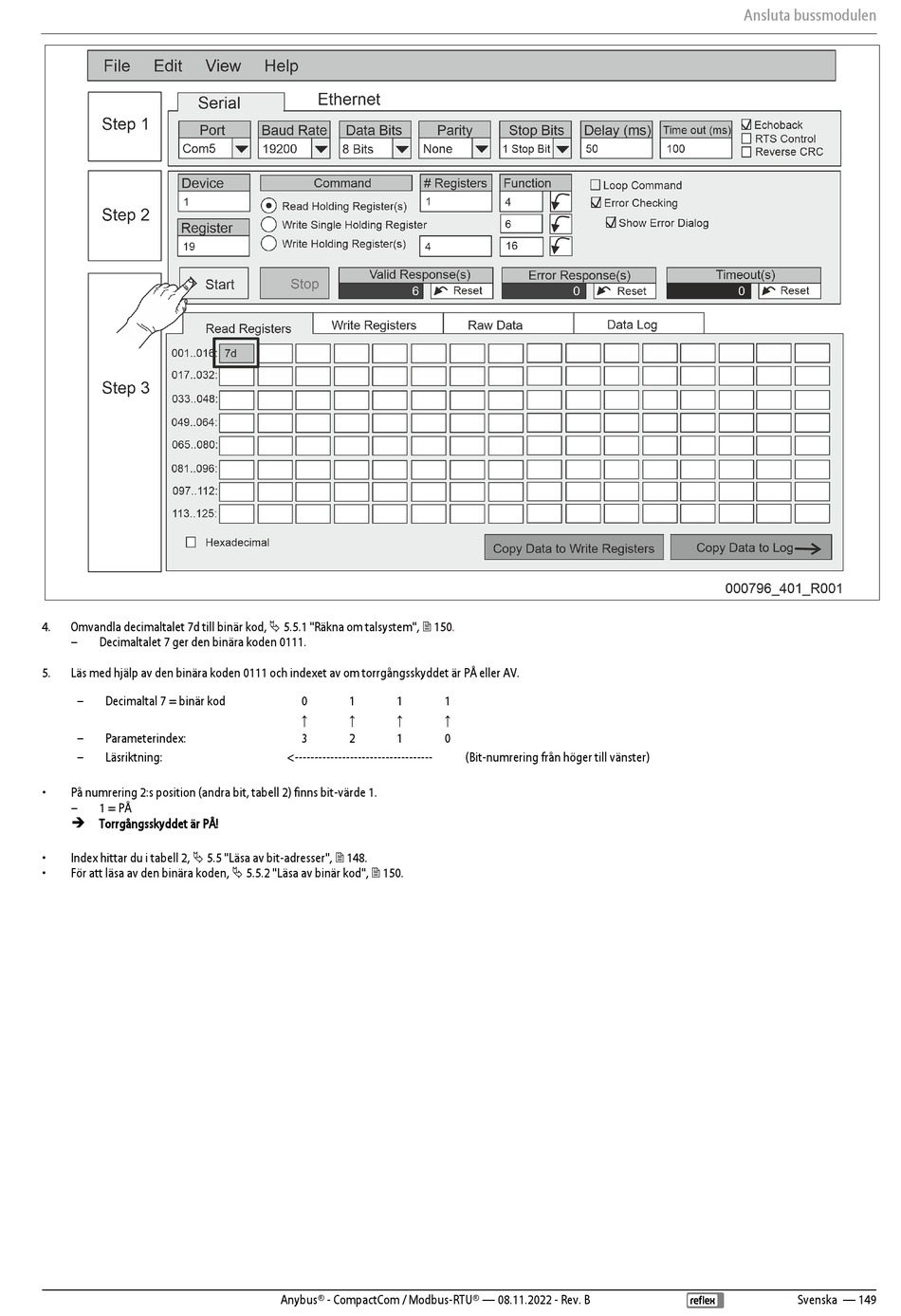

4. Omvandla decimaltalet 7d till binär kod,  5.5.1 "Räkna om talsystem", 
– Decimaltalet 7 ger den binära koden 0111.
5. Läs med hjälp av den binära koden 0111 och indexet av om torrgångsskyddet är PÅ eller AV.
– Decimaltal 7 = binär kod
– Parameterindex:
– Läsriktning:
• På numrering 2:s position (andra bit, tabell 2) finns bit-värde 1.
– 1 = PÅ
 Torrgångsskyddet är PÅ!
Index hittar du i tabell 2,  5.5 "Läsa av bit-adresser",  148.
•
• För att läsa av den binära koden,  5.5.2 "Läsa av binär kod",  150.
150.
0 1 1 1
↑ ↑ ↑ ↑
3 2 1 0
<-----------------------------------
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
(Bit-numrering från höger till vänster)
