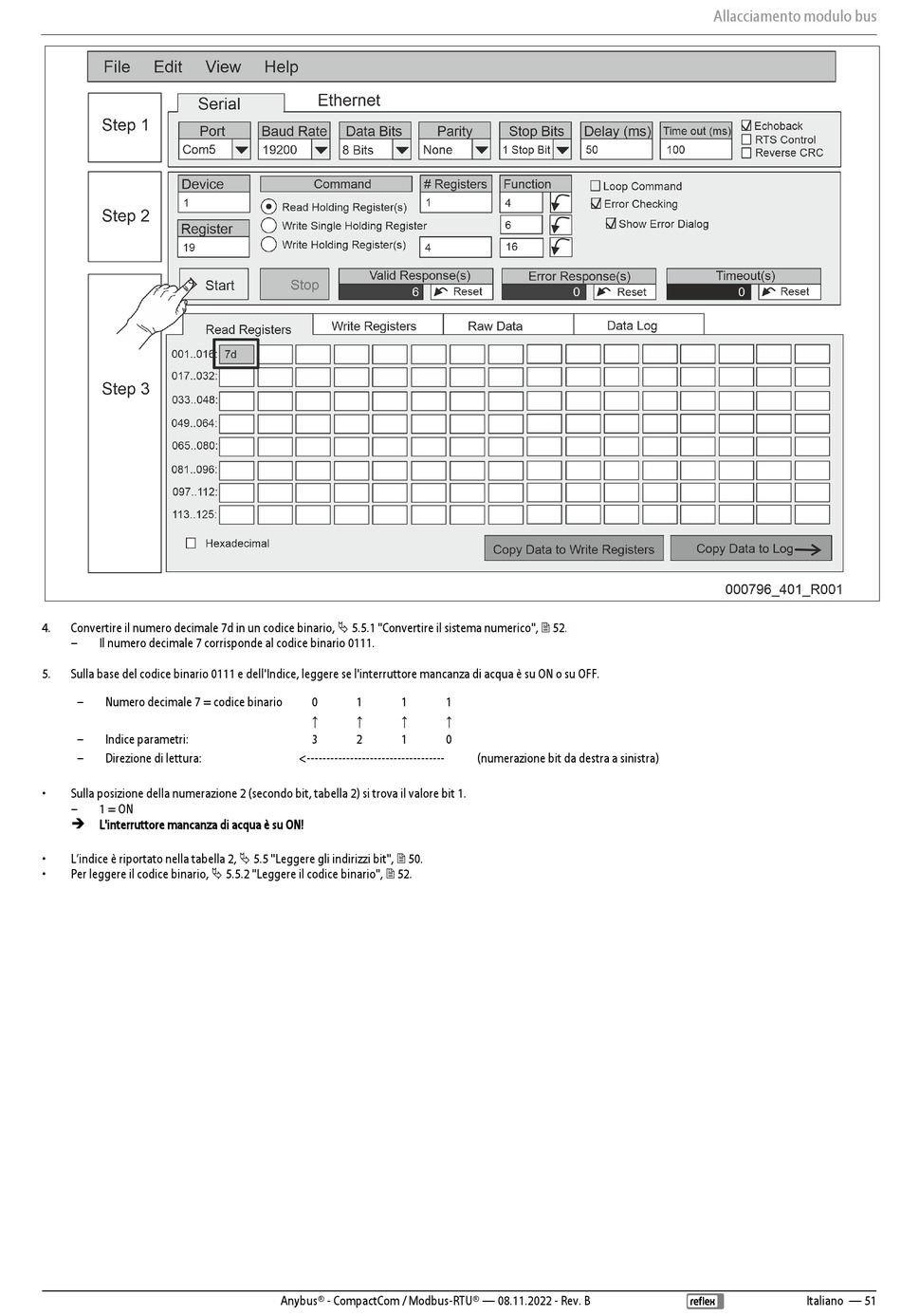

4. Convertire il numero decimale 7d in un codice binario,  5.5.1 "Convertire il sistema numerico", 
– Il numero decimale 7 corrisponde al codice binario 0111.
5. Sulla base del codice binario 0111 e dell'Indice, leggere se l'interruttore mancanza di acqua è su ON o su OFF.
– Numero decimale 7 = codice binario
– Indice parametri:
– Direzione di lettura:
• Sulla posizione della numerazione 2 (secondo bit, tabella 2) si trova il valore bit 1.
– 1 = ON
 L'interruttore mancanza di acqua è su ON!
L'indice è riportato nella tabella 2,  5.5 "Leggere gli indirizzi bit",  50.
•
• Per leggere il codice binario,  5.5.2 "Leggere il codice binario",  52.
0 1 1 1
↑ ↑ ↑ ↑
3 2 1 0
<-----------------------------------
Anybus® - CompactCom / Modbus-RTU® — 08.11.2022 - Rev. B
52.
(numerazione bit da destra a sinistra)
