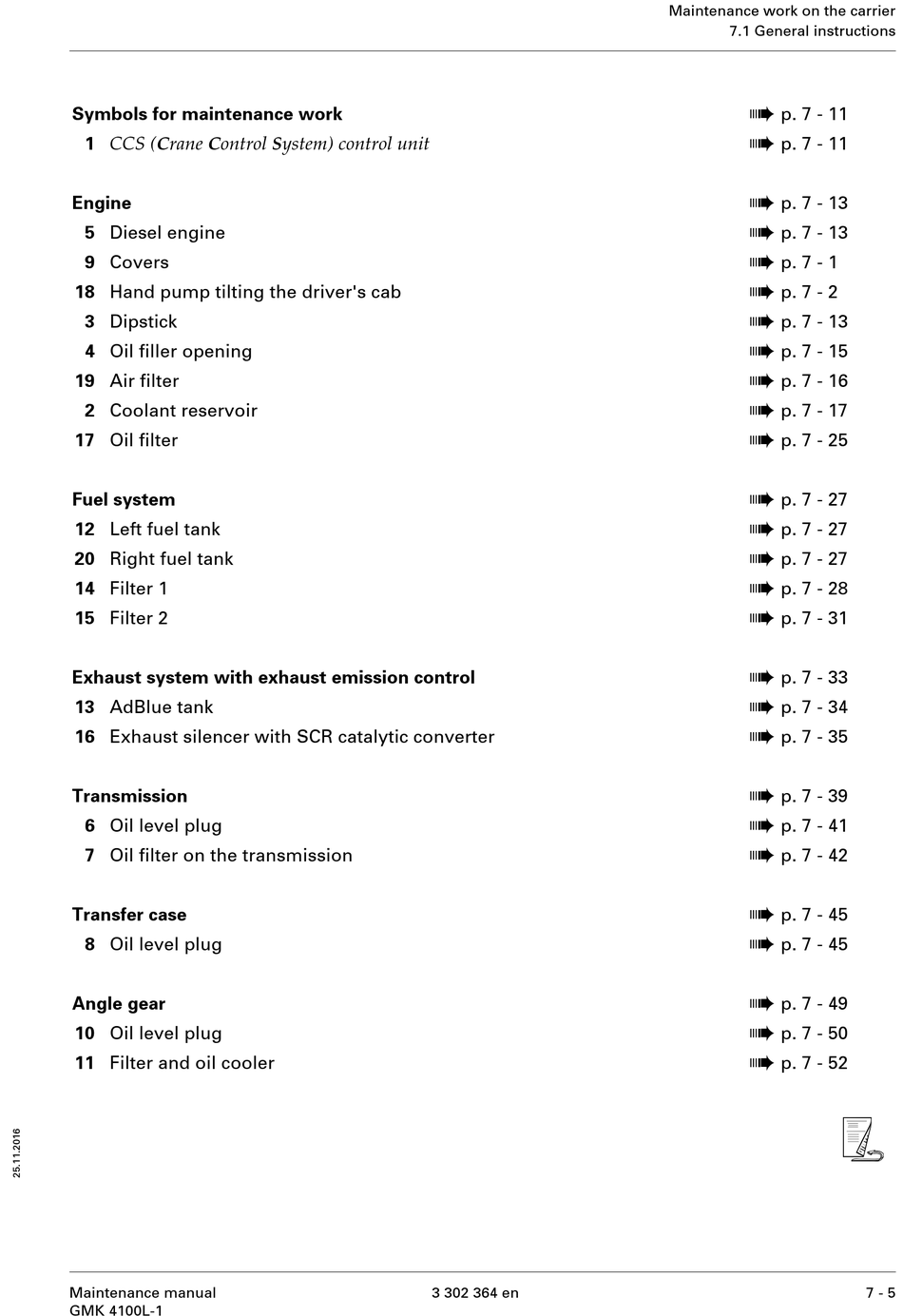

Symbols for maintenance work
1 CCS (Crane Control System) control unit
Engine
5 Diesel engine
9 Covers
18 Hand pump tilting the driver's cab
3 Dipstick
4 Oil filler opening
19 Air filter
2 Coolant reservoir
17 Oil filter
Fuel system
12 Left fuel tank
20 Right fuel tank
14 Filter 1
15 Filter 2
Exhaust system with exhaust emission control
13 AdBlue tank
16 Exhaust silencer with SCR catalytic converter
Transmission
6 Oil level plug
7 Oil filter on the transmission
Transfer case
8 Oil level plug
Angle gear
10 Oil level plug
11 Filter and oil cooler
