Rear Panel Connections

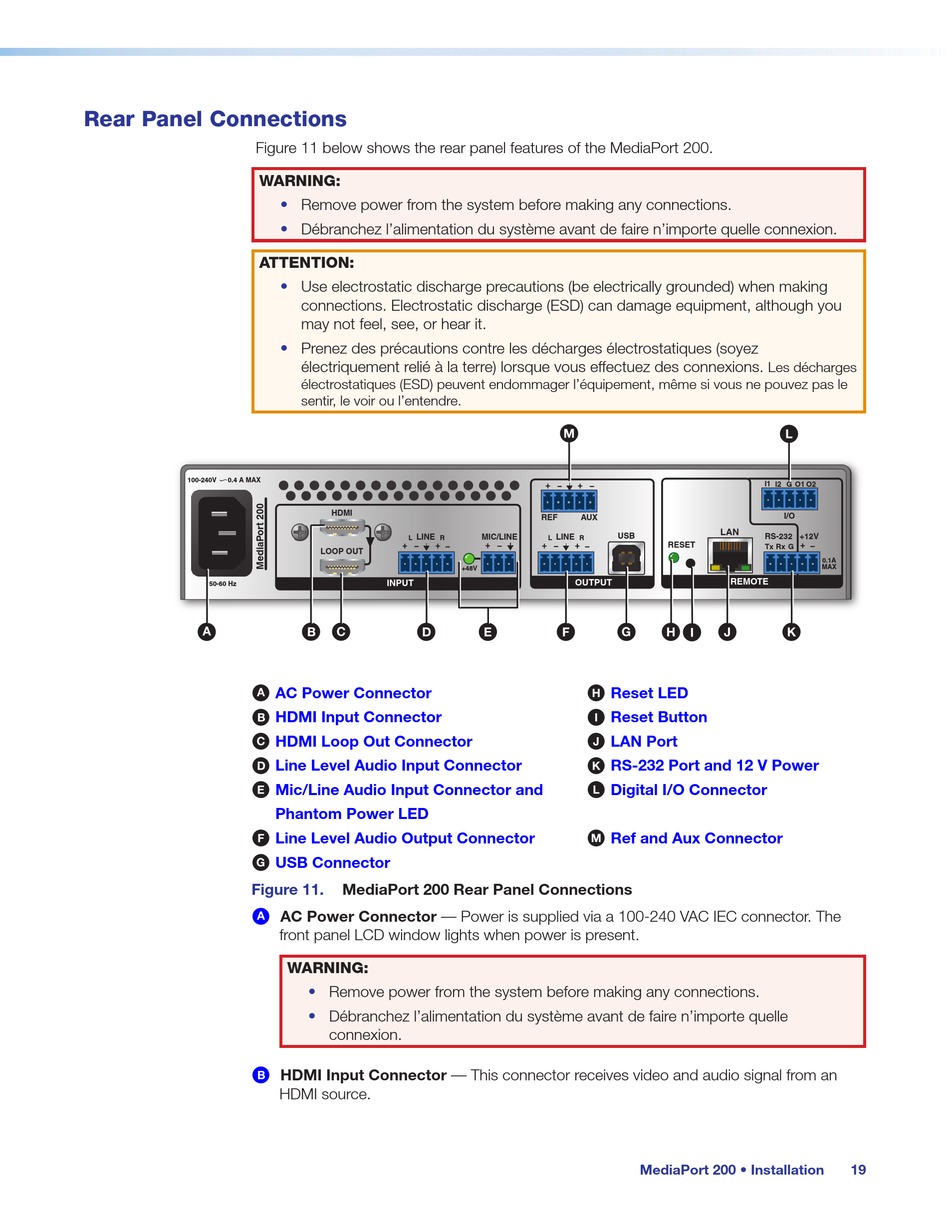

Figure 11 below shows the rear panel features of the MediaPort 200.
WARNING:
ATTENTION:
100-240V 0.4 A MAX
50-60 Hz
A A
A
B
C
D
E
F
G
Figure 11.
A
B
• Remove power from the system before making any connections.
• Débranchez l'alimentation du système avant de faire n'importe quelle connexion.
• Use electrostatic discharge precautions (be electrically grounded) when making
connections. Electrostatic discharge (ESD) can damage equipment, although you
may not feel, see, or hear it.
• Prenez des précautions contre les décharges électrostatiques (soyez
électriquement relié à la terre) lorsque vous effectuez des connexions.
électrostatiques (ESD) peuvent endommager l'équipement, même si vous ne pouvez pas le
sentir, le voir ou l'entendre.
HDMI
LINE
L R
LOOP OUT
INPUT
D D
AC Power Connector
HDMI Input Connector
HDMI Loop Out Connector
Line Level Audio Input Connector
Mic/Line Audio Input Connector and
Phantom Power LED
Line Level Audio Output Connector
USB Connector
MediaPort 200 Rear Panel Connections
AC Power Connector –– Power is supplied via a 100-240 VAC IEC connector. The
front panel LCD window lights when power is present.
WARNING:
• Remove power from the system before making any connections.
•
Débranchez l'alimentation du système avant de faire n'importe quelle
connexion.
HDMI Input Connector –– This connector receives video and audio signal from an
HDMI source.
M M
REF AUX
USB
MIC/LINE LINE
L R
+48V
OUTPUT
E E F F G G
Reset LED
H
Reset Button
I
LAN Port
J
RS-232 Port and 12 V Power
K
Digital I/O Connector
L
Ref and Aux Connector
M
MediaPort 200 • Installation
Les décharges
L L
I1 I2 G O1 O2
I/O
LAN
RS-232 +12V
RESET
Tx Rx G
0.1A
MAX
REMOTE
H H J J K K
19
