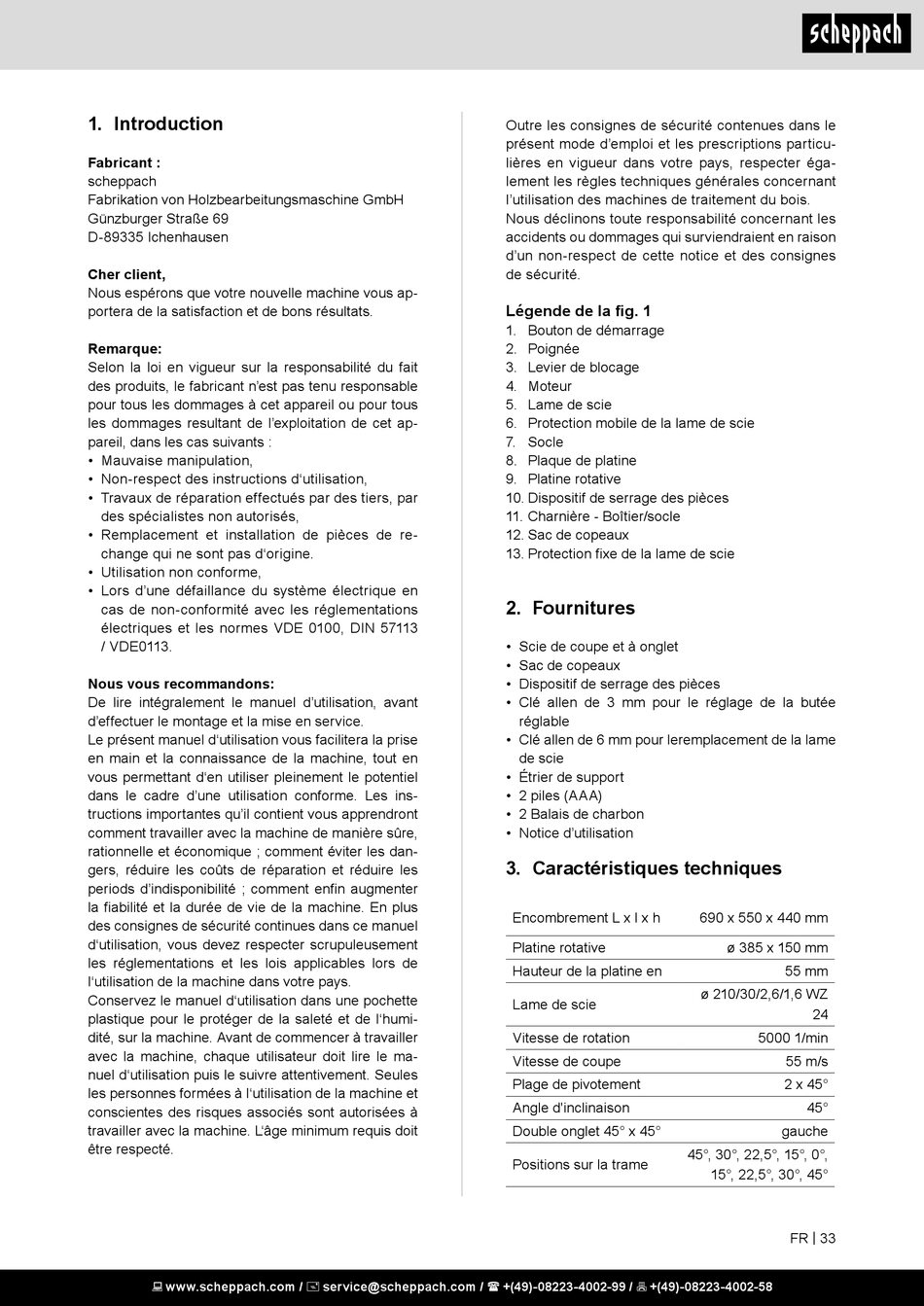

1. Introduction

Fabricant :
scheppach
Fabrikation von Holzbearbeitungsmaschine GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Cher client,
Nous espérons que votre nouvelle machine vous ap-
portera de la satisfaction et de bons résultats.
Remarque:
Selon la loi en vigueur sur la responsabilité du fait
des produits, le fabricant n'est pas tenu responsable
pour tous les dommages à cet appareil ou pour tous
les dommages resultant de l'exploitation de cet ap-
pareil, dans les cas suivants :
• Mauvaise manipulation,
• Non-respect des instructions d'utilisation,
• Travaux de réparation effectués par des tiers, par
des spécialistes non autorisés,
• Remplacement et installation de pièces de re-
change qui ne sont pas d'origine.
• Utilisation non conforme,
• Lors d'une défaillance du système électrique en
cas de non-conformité avec les réglementations
électriques et les normes VDE 0100, DIN 57113
/ VDE0113.
Nous vous recommandons:
De lire intégralement le manuel d'utilisation, avant
d'effectuer le montage et la mise en service.
Le présent manuel d'utilisation vous facilitera la prise
en main et la connaissance de la machine, tout en
vous permettant d'en utiliser pleinement le potentiel
dans le cadre d'une utilisation conforme. Les ins-
tructions importantes qu'il contient vous apprendront
comment travailler avec la machine de manière sûre,
rationnelle et économique ; comment éviter les dan-
gers, réduire les coûts de réparation et réduire les
periods d'indisponibilité ; comment enfin augmenter
la fiabilité et la durée de vie de la machine. En plus
des consignes de sécurité continues dans ce manuel
d'utilisation, vous devez respecter scrupuleusement
les réglementations et les lois applicables lors de
l'utilisation de la machine dans votre pays.
Conservez le manuel d'utilisation dans une pochette
plastique pour le protéger de la saleté et de l'humi-
dité, sur la machine. Avant de commencer à travailler
avec la machine, chaque utilisateur doit lire le ma-
nuel d'utilisation puis le suivre attentivement. Seules
les personnes formées à l'utilisation de la machine et
conscientes des risques associés sont autorisées à
travailler avec la machine. L'âge minimum requis doit
être respecté.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Outre les consignes de sécurité contenues dans le
présent mode d'emploi et les prescriptions particu-
lières en vigueur dans votre pays, respecter éga-
lement les règles techniques générales concernant
l'utilisation des machines de traitement du bois.
Nous déclinons toute responsabilité concernant les
accidents ou dommages qui surviendraient en raison
d'un non-respect de cette notice et des consignes
de sécurité.
Légende de la fig. 1
1. Bouton de démarrage
2. Poignée
3. Levier de blocage
4. Moteur
5. Lame de scie
6. Protection mobile de la lame de scie
7. Socle
8. Plaque de platine
9. Platine rotative
10. Dispositif de serrage des pièces
11. Charnière - Boîtier/socle
12. Sac de copeaux
13. Protection fixe de la lame de scie

2. Fournitures

• Scie de coupe et à onglet
• Sac de copeaux
• Dispositif de serrage des pièces
• Clé allen de 3 mm pour le réglage de la butée
réglable
• Clé allen de 6 mm pour leremplacement de la lame
de scie
• Étrier de support
• 2 piles (AAA)
• 2 Balais de charbon
• Notice d'utilisation
3. Caractéristiques techniques
Encombrement L x l x h
Platine rotative
Hauteur de la platine en
Lame de scie
Vitesse de rotation
Vitesse de coupe
Plage de pivotement
Angle d'inclinaison
Double onglet 45° x 45°
Positions sur la trame
690 x 550 x 440 mm
ø 385 x 150 mm
55 mm
ø 210/30/2,6/1,6 WZ
24
5000 1/min
55 m/s
2 x 45°
45°
gauche
45°, 30°, 22,5°, 15°, 0°,
15°, 22,5°, 30°, 45°
