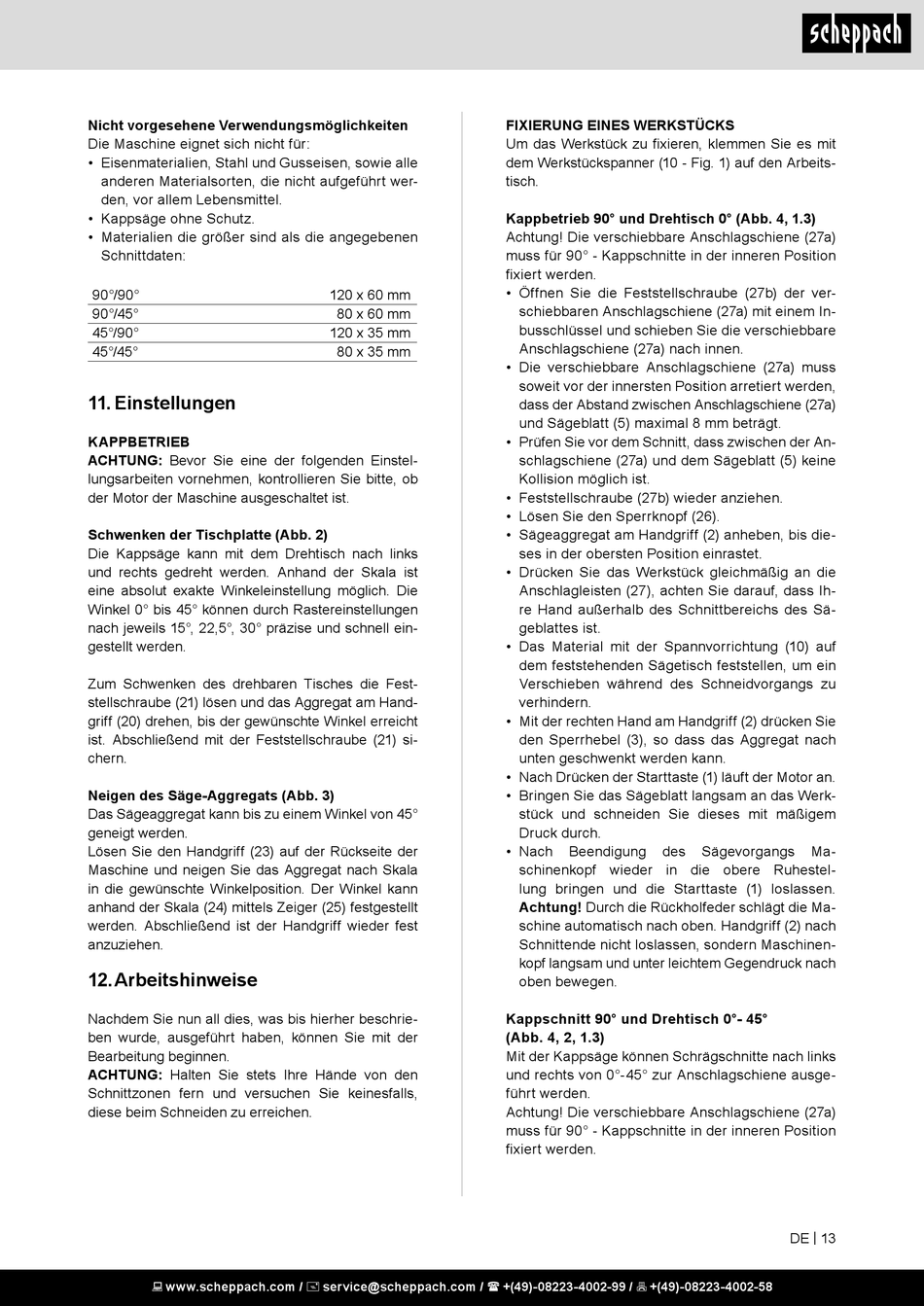

Nicht vorgesehene Verwendungsmöglichkeiten
Die Maschine eignet sich nicht für:
• Eisenmaterialien, Stahl und Gusseisen, sowie alle
anderen Materialsorten, die nicht aufgeführt wer-
den, vor allem Lebensmittel.
• Kappsäge ohne Schutz.
• Materialien die größer sind als die angegebenen
Schnittdaten:
90°/90°
90°/45°
45°/90°
45°/45°

11. Einstellungen

KAPPBETRIEB
ACHTUNG: Bevor Sie eine der folgenden Einstel-
lungsarbeiten vorneh men, kontrollieren Sie bitte, ob
der Motor der Maschi ne aus ge schal tet ist.
Schwenken der Tischplatte (Abb. 2)
Die Kappsäge kann mit dem Drehtisch nach links
und rechts gedreht werden. Anhand der Skala ist
eine absolut exakte Winkeleinstellung möglich. Die
Winkel 0° bis 45° können durch Rastereinstellungen
nach jeweils 15°, 22,5°, 30° präzise und schnell ein-
gestellt werden.
Zum Schwenken des drehbaren Tisches die Fest-
stellschraube (21) lösen und das Aggregat am Hand-
griff (20) drehen, bis der gewünschte Winkel erreicht
ist. Abschließend mit der Feststellschraube (21) si-
chern.
Neigen des Säge-Aggregats (Abb. 3)
Das Sägeaggregat kann bis zu einem Winkel von 45°
geneigt werden.
Lösen Sie den Handgriff (23) auf der Rückseite der
Maschine und neigen Sie das Aggregat nach Skala
in die gewünschte Winkelposition. Der Winkel kann
anhand der Skala (24) mittels Zeiger (25) festgestellt
werden. Abschließend ist der Handgriff wieder fest
anzuziehen.

12. Arbeitshinweise

Nachdem Sie nun all dies, was bis hierher beschrie-
ben wur de, ausgeführt haben, können Sie mit der
Bearbeitung beginnen.
ACHTUNG: Halten Sie stets Ihre Hände von den
Schnittzonen fern und versuchen Sie keinesfalls,
diese beim Schneiden zu erreichen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
120 x 60 mm
80 x 60 mm
120 x 35 mm
80 x 35 mm
FIXIERUNG EINES WERKSTÜCKS
Um das Werkstück zu fixieren, klemmen Sie es mit
dem Werkstückspanner (10 - Fig. 1) auf den Arbeits-
tisch.
Kappbetrieb 90° und Drehtisch 0° (Abb. 4, 1.3)
Achtung! Die verschiebbare Anschlagschiene (27a)
muss für 90° - Kappschnitte in der inneren Position
fixiert werden.
• Öffnen Sie die Feststellschraube (27b) der ver-
schiebbaren Anschlagschiene (27a) mit einem In-
busschlüssel und schieben Sie die verschiebbare
Anschlagschiene (27a) nach innen.
• Die verschiebbare Anschlagschiene (27a) muss
soweit vor der innersten Position arretiert werden,
dass der Abstand zwischen Anschlagschiene (27a)
und Sägeblatt (5) maximal 8 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen der An-
schlagschiene (27a) und dem Sägeblatt (5) keine
Kollision möglich ist.
• Feststellschraube (27b) wieder anziehen.
• Lösen Sie den Sperrknopf (26).
• Sägeaggregat am Handgriff (2) anheben, bis die-
ses in der obersten Position einrastet.
• Drücken Sie das Werkstück gleichmäßig an die
Anschlagleisten (27), achten Sie darauf, dass Ih-
re Hand außerhalb des Schnittbereichs des Sä-
geblattes ist.
• Das Material mit der Spannvorrichtung (10) auf
dem feststehenden Sägetisch feststellen, um ein
Verschieben während des Schneidvorgangs zu
verhindern.
• Mit der rechten Hand am Handgriff (2) drücken Sie
den Sperrhebel (3), so dass das Aggregat nach
unten geschwenkt werden kann.
• Nach Drücken der Starttaste (1) läuft der Motor an.
• Bringen Sie das Sägeblatt langsam an das Werk-
stück und schneiden Sie dieses mit mäßigem
Druck durch.
• Nach Beendigung des
schinenkopf wieder in die obere Ruhestel-
lung bringen und die Starttaste (1) loslassen.
Achtung! Durch die Rückholfeder schlägt die Ma-
schine automatisch nach oben. Handgriff (2) nach
Schnittende nicht loslassen, sondern Maschinen-
kopf langsam und unter leichtem Gegendruck nach
oben bewegen.
Kappschnitt 90° und Drehtisch 0°- 45°
(Abb. 4, 2, 1.3)
Mit der Kappsäge können Schrägschnitte nach links
und rechts von 0°-45° zur Anschlagschiene ausge-
führt werden.
Achtung! Die verschiebbare Anschlagschiene (27a)
muss für 90° - Kappschnitte in der inneren Position
fixiert werden.
Sägevorgangs Ma-
