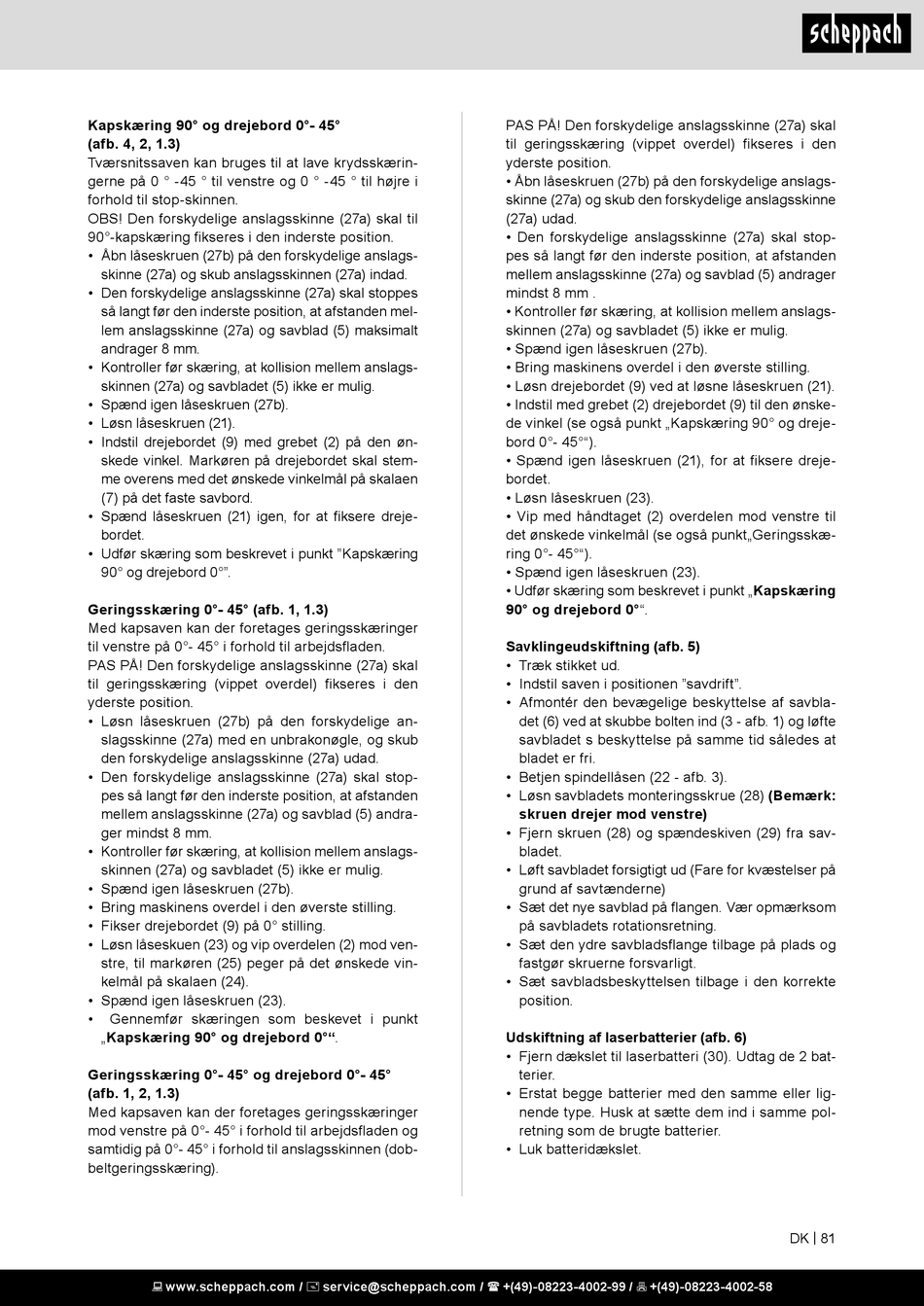

Kapskæring 90° og drejebord 0°- 45°
(afb. 4, 2, 1.3)
Tværsnitssaven kan bruges til at lave krydsskærin-
gerne på 0 ° -45 ° til venstre og 0 ° -45 ° til højre i
forhold til stop-skinnen.
OBS! Den forskydelige anslagsskinne (27a) skal til
90°-kapskæring fikseres i den inderste position.
• Åbn låseskruen (27b) på den forskydelige anslags-
skinne (27a) og skub anslagsskinnen (27a) indad.
• Den forskydelige anslagsskinne (27a) skal stoppes
så langt før den inderste position, at afstanden mel-
lem anslagsskinne (27a) og savblad (5) maksimalt
andrager 8 mm.
• Kontroller før skæring, at kollision mellem anslags-
skinnen (27a) og savbladet (5) ikke er mulig.
• Spænd igen låseskruen (27b).
• Løsn låseskruen (21).
• Indstil drejebordet (9) med grebet (2) på den øn-
skede vinkel. Markøren på drejebordet skal stem-
me overens med det ønskede vinkelmål på skalaen
(7) på det faste savbord.
• Spænd låseskruen (21) igen, for at fiksere dreje-
bordet.
• Udfør skæring som beskrevet i punkt "Kapskæring
90° og drejebord 0°".
Geringsskæring 0°- 45° (afb. 1, 1.3)
Med kapsaven kan der foretages geringsskæringer
til venstre på 0°- 45° i forhold til arbejdsfladen.
PAS PÅ! Den forskydelige anslagsskinne (27a) skal
til geringsskæring (vippet overdel) fikseres i den
yderste position.
• Løsn låseskruen (27b) på den forskydelige an-
slagsskinne (27a) med en unbrakonøgle, og skub
den forskydelige anslagsskinne (27a) udad.
• Den forskydelige anslagsskinne (27a) skal stop-
pes så langt før den inderste position, at afstanden
mellem anslagsskinne (27a) og savblad (5) andra-
ger mindst 8 mm.
• Kontroller før skæring, at kollision mellem anslags-
skinnen (27a) og savbladet (5) ikke er mulig.
• Spænd igen låseskruen (27b).
• Bring maskinens overdel i den øverste stilling.
• Fikser drejebordet (9) på 0° stilling.
• Løsn låseskuen (23) og vip overdelen (2) mod ven-
stre, til markøren (25) peger på det ønskede vin-
kelmål på skalaen (24).
• Spænd igen låseskruen (23).
• Gennemfør skæringen som beskevet i punkt
„Kapskæring 90° og drejebord 0°".
Geringsskæring 0°- 45° og drejebord 0°- 45°
(afb. 1, 2, 1.3)
Med kapsaven kan der foretages geringsskæringer
mod venstre på 0°- 45° i forhold til arbejdsfladen og
samtidig på 0°- 45° i forhold til anslagsskinnen (dob-
beltgeringsskæring).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
PAS PÅ! Den forskydelige anslagsskinne (27a) skal
til geringsskæring (vippet overdel) fikseres i den
yderste position.
• Åbn låseskruen (27b) på den forskydelige anslags-
skinne (27a) og skub den forskydelige anslagsskinne
(27a) udad.
• Den forskydelige anslagsskinne (27a) skal stop-
pes så langt før den inderste position, at afstanden
mellem anslagsskinne (27a) og savblad (5) andrager
mindst 8 mm .
• Kontroller før skæring, at kollision mellem anslags-
skinnen (27a) og savbladet (5) ikke er mulig.
• Spænd igen låseskruen (27b).
• Bring maskinens overdel i den øverste stilling.
• Løsn drejebordet (9) ved at løsne låseskruen (21).
• Indstil med grebet (2) drejebordet (9) til den ønske-
de vinkel (se også punkt „Kapskæring 90° og dreje-
bord 0°- 45°").
• Spænd igen låseskruen (21), for at fiksere dreje-
bordet.
• Løsn låseskruen (23).
• Vip med håndtaget (2) overdelen mod venstre til
det ønskede vinkelmål (se også punkt„Geringsskæ-
ring 0°- 45°").
• Spænd igen låseskruen (23).
• Udfør skæring som beskrevet i punkt „Kapskæring
90° og drejebord 0°".
Savklingeudskiftning (afb. 5)
• Træk stikket ud.
• Indstil saven i positionen "savdrift".
• Afmontér den bevægelige beskyttelse af savbla-
det (6) ved at skubbe bolten ind (3 - afb. 1) og løfte
savbladet s beskyttelse på samme tid således at
bladet er fri.
• Betjen spindellåsen (22 - afb. 3).
• Løsn savbladets monteringsskrue (28) (Bemærk:
skruen drejer mod venstre)
• Fjern skruen (28) og spændeskiven (29) fra sav-
bladet.
• Løft savbladet forsigtigt ud (Fare for kvæstelser på
grund af savtænderne)
• Sæt det nye savblad på flangen. Vær opmærksom
på savbladets rotationsretning.
• Sæt den ydre savbladsflange tilbage på plads og
fastgør skruerne forsvarligt.
• Sæt savbladsbeskyttelsen tilbage i den korrekte
position.
Udskiftning af laserbatterier (afb. 6)
• Fjern dækslet til laserbatteri (30). Udtag de 2 bat-
terier.
• Erstat begge batterier med den samme eller lig-
nende type. Husk at sætte dem ind i samme pol-
retning som de brugte batterier.
• Luk batteridækslet.
