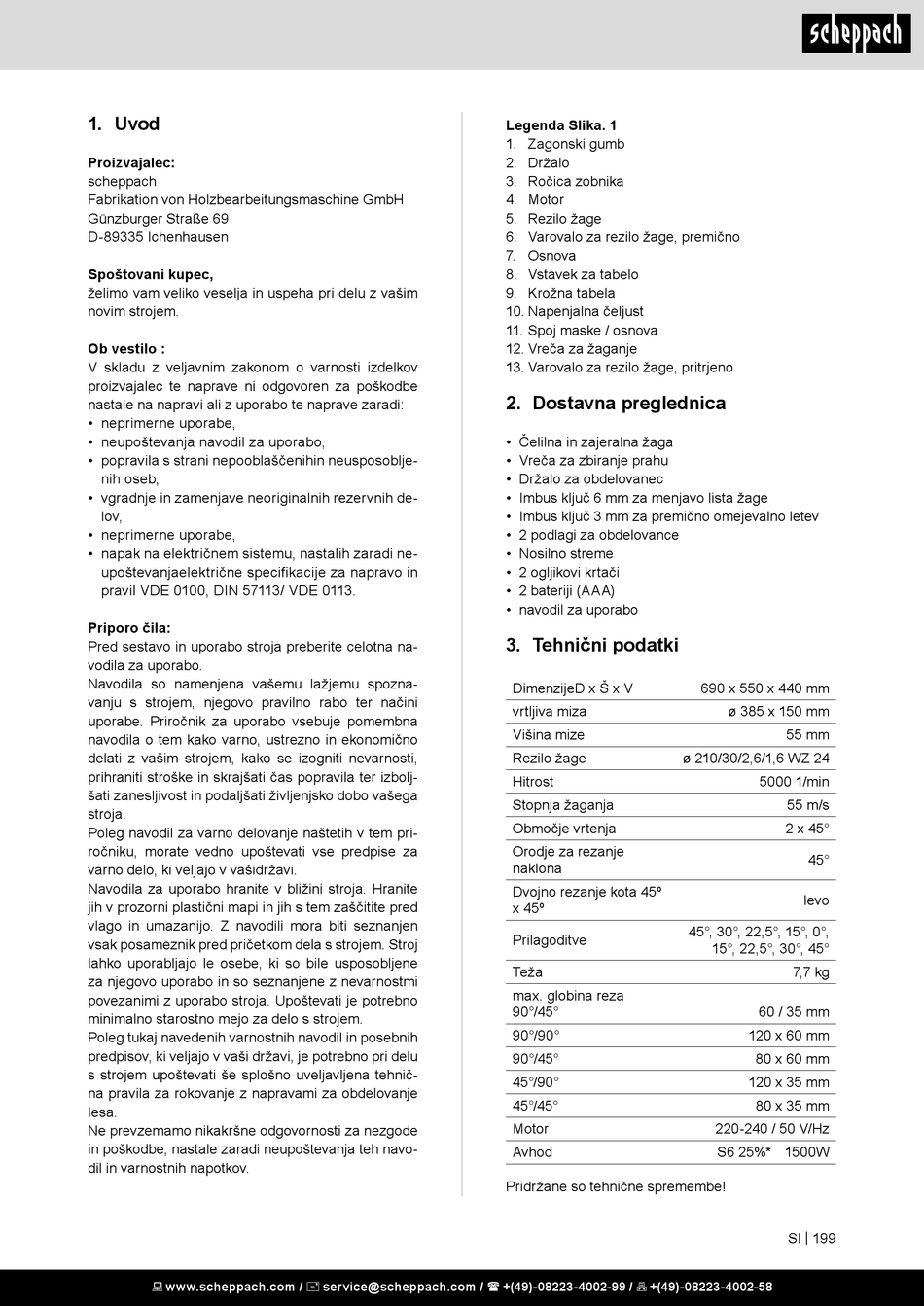

Uvod; Dostavna Preglednica; Tehnični Podatki - Scheppach HM80L Translation Of Original Instruction Manual

1. Uvod

Proizvajalec:
scheppach
Fabrikation von Holzbearbeitungsmaschine GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Spoštovani kupec,
želimo vam veliko veselja in uspeha pri delu z vašim
novim strojem.
Ob vestilo :
V skladu z veljavnim zakonom o varnosti izdelkov
proizvajalec te naprave ni odgovoren za poškodbe
nastale na napravi ali z uporabo te naprave zaradi:
• neprimerne uporabe,
• neupoštevanja navodil za uporabo,
• popravila s strani nepooblaščenihin neusposoblje-
nih oseb,
• vgradnje in zamenjave neoriginalnih rezervnih de-
lov,
• neprimerne uporabe,
• napak na električnem sistemu, nastalih zaradi ne-
upoštevanjaelektrične specifikacije za napravo in
pravil VDE 0100, DIN 57113/ VDE 0113.
Priporo čila:
Pred sestavo in uporabo stroja preberite celotna na-
vodila za uporabo.
Navodila so namenjena vašemu lažjemu spozna-
vanju s strojem, njegovo pravilno rabo ter načini
uporabe. Priročnik za uporabo vsebuje pomembna
navodila o tem kako varno, ustrezno in ekonomično
delati z vašim strojem, kako se izogniti nevarnosti,
prihraniti stroške in skrajšati čas popravila ter izbolj-
šati zanesljivost in podaljšati življenjsko dobo vašega
stroja.
Poleg navodil za varno delovanje naštetih v tem pri-
ročniku, morate vedno upoštevati vse predpise za
varno delo, ki veljajo v vašidržavi.
Navodila za uporabo hranite v bližini stroja. Hranite
jih v prozorni plastični mapi in jih s tem zaščitite pred
vlago in umazanijo. Z navodili mora biti seznanjen
vsak posameznik pred pričetkom dela s strojem. Stroj
lahko uporabljajo le osebe, ki so bile usposobljene
za njegovo uporabo in so seznanjene z nevarnostmi
povezanimi z uporabo stroja. Upoštevati je potrebno
minimalno starostno mejo za delo s strojem.
Poleg tukaj navedenih varnostnih navodil in posebnih
predpisov, ki veljajo v vaši državi, je potrebno pri delu
s strojem upoštevati še splošno uveljavljena tehnič-
na pravila za rokovanje z napravami za obdelovanje
lesa.
Ne prevzemamo nikakršne odgovornosti za nezgode
in poškodbe, nastale zaradi neupoštevanja teh navo-
dil in varnostnih napotkov.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Legenda Slika. 1
1. Zagonski gumb
2. Držalo
3. Ročica zobnika
4. Motor
5. Rezilo žage
6. Varovalo za rezilo žage, premično
7. Osnova
8. Vstavek za tabelo
9. Krožna tabela
10. Napenjalna čeljust
11. Spoj maske / osnova
12. Vreča za žaganje
13. Varovalo za rezilo žage, pritrjeno

2. Dostavna preglednica

• Čelilna in zajeralna žaga
• Vreča za zbiranje prahu
• Držalo za obdelovanec
• Imbus ključ 6 mm za menjavo lista žage
• Imbus ključ 3 mm za premično omejevalno letev
• 2 podlagi za obdelovance
• Nosilno streme
• 2 ogljikovi krtači
• 2 bateriji (AAA)
• navodil za uporabo
3. Tehnični podatki
DimenzijeD x Š x V
vrtljiva miza
Višina mize
Rezilo žage
Hitrost
Stopnja žaganja
Območje vrtenja
Orodje za rezanje
naklona
Dvojno rezanje kota 45º
x 45º
Prilagoditve
Teža
max. globina reza
90°/45°
90°/90°
90°/45°
45°/90°
45°/45°
Motor
Avhod
Pridržane so tehnične spremembe!
690 x 550 x 440 mm
ø 385 x 150 mm
55 mm
ø 210/30/2,6/1,6 WZ 24
5000 1/min
55 m/s
2 x 45°
45°
levo
45°, 30°, 22,5°, 15°, 0°,
15°, 22,5°, 30°, 45°
7,7 kg
60 / 35 mm
120 x 60 mm
80 x 60 mm
120 x 35 mm
80 x 35 mm
220-240 / 50 V/Hz
S6 25%* 1500W
SI | 199
