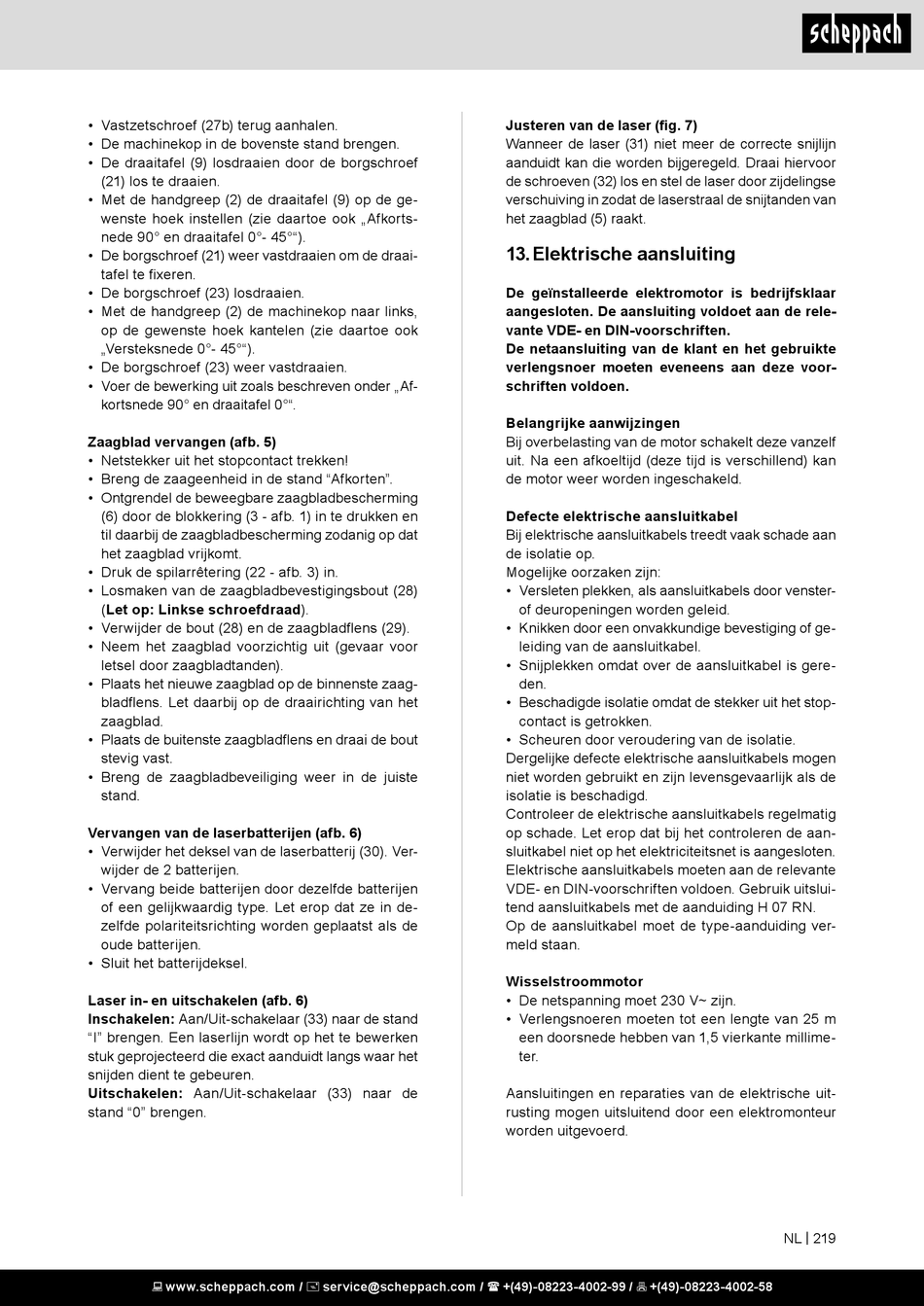

• Vastzetschroef (27b) terug aanhalen.
• De machinekop in de bovenste stand brengen.
• De draaitafel (9) losdraaien door de borgschroef
(21) los te draaien.
• Met de handgreep (2) de draaitafel (9) op de ge-
wenste hoek instellen (zie daartoe ook „Afkorts-
nede 90° en draaitafel 0°- 45°").
• De borgschroef (21) weer vastdraaien om de draai-
tafel te fixeren.
• De borgschroef (23) losdraaien.
• Met de handgreep (2) de machinekop naar links,
op de gewenste hoek kantelen (zie daartoe ook
„Versteksnede 0°- 45°").
• De borgschroef (23) weer vastdraaien.
• Voer de bewerking uit zoals beschreven onder „Af-
kortsnede 90° en draaitafel 0°".
Zaagblad vervangen (afb. 5)
• Netstekker uit het stopcontact trekken!
• Breng de zaageenheid in de stand "Afkorten".
• Ontgrendel de beweegbare zaagbladbescherming
(6) door de blokkering (3 - afb. 1) in te drukken en
til daarbij de zaagbladbescherming zodanig op dat
het zaagblad vrijkomt.
• Druk de spilarrêtering (22 - afb. 3) in.
• Losmaken van de zaagbladbevestigingsbout (28)
(Let op: Linkse schroefdraad).
• Verwijder de bout (28) en de zaagbladflens (29).
• Neem het zaagblad voorzichtig uit (gevaar voor
letsel door zaagbladtanden).
• Plaats het nieuwe zaagblad op de binnenste zaag-
bladflens. Let daarbij op de draairichting van het
zaagblad.
• Plaats de buitenste zaagbladflens en draai de bout
stevig vast.
• Breng de zaagbladbeveiliging weer in de juiste
stand.
Vervangen van de laserbatterijen (afb. 6)
• Verwijder het deksel van de laserbatterij (30). Ver-
wijder de 2 batterijen.
• Vervang beide batterijen door dezelfde batterijen
of een gelijkwaardig type. Let erop dat ze in de-
zelfde polariteitsrichting worden geplaatst als de
oude batterijen.
• Sluit het batterijdeksel.
Laser in- en uitschakelen (afb. 6)
Inschakelen: Aan/Uit-schakelaar (33) naar de stand
"I" brengen. Een laserlijn wordt op het te bewerken
stuk geprojecteerd die exact aanduidt langs waar het
snijden dient te gebeuren.
Uitschakelen: Aan/Uit-schakelaar (33) naar de
stand "0" brengen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Justeren van de laser (fig. 7)
Wanneer de laser (31) niet meer de correcte snijlijn
aanduidt kan die worden bijgeregeld. Draai hiervoor
de schroeven (32) los en stel de laser door zijdelingse
verschuiving in zodat de laserstraal de snijtanden van
het zaagblad (5) raakt.

13. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar
aangesloten. De aansluiting voldoet aan de rele-
vante VDE- en DIN-voorschriften.
De netaansluiting van de klant en het gebruikte
verlengsnoer moeten eveneens aan deze voor-
schriften voldoen.
Belangrijke aanwijzingen
Bij overbelasting van de motor schakelt deze vanzelf
uit. Na een afkoeltijd (deze tijd is verschillend) kan
de motor weer worden ingeschakeld.
Defecte elektrische aansluitkabel
Bij elektrische aansluitkabels treedt vaak schade aan
de isolatie op.
Mogelijke oorzaken zijn:
• Versleten plekken, als aansluitkabels door venster-
of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of ge-
leiding van de aansluitkabel.
• Snijplekken omdat over de aansluitkabel is gere-
den.
• Beschadigde isolatie omdat de stekker uit het stop-
contact is getrokken.
• Scheuren door veroudering van de isolatie.
Dergelijke defecte elektrische aansluitkabels mogen
niet worden gebruikt en zijn levensgevaarlijk als de
isolatie is beschadigd.
Controleer de elektrische aansluitkabels regelmatig
op schade. Let erop dat bij het controleren de aan-
sluitkabel niet op het elektriciteitsnet is aangesloten.
Elektrische aansluitkabels moeten aan de relevante
VDE- en DIN-voorschriften voldoen. Gebruik uitslui-
tend aansluitkabels met de aanduiding H 07 RN.
Op de aansluitkabel moet de type-aanduiding ver-
meld staan.
Wisselstroommotor
• De netspanning moet 230 V~ zijn.
• Verlengsnoeren moeten tot een lengte van 25 m
een doorsnede hebben van 1,5 vierkante millime-
ter.
Aansluitingen en reparaties van de elektrische uit-
rusting mogen uitsluitend door een elektromonteur
worden uitgevoerd.
