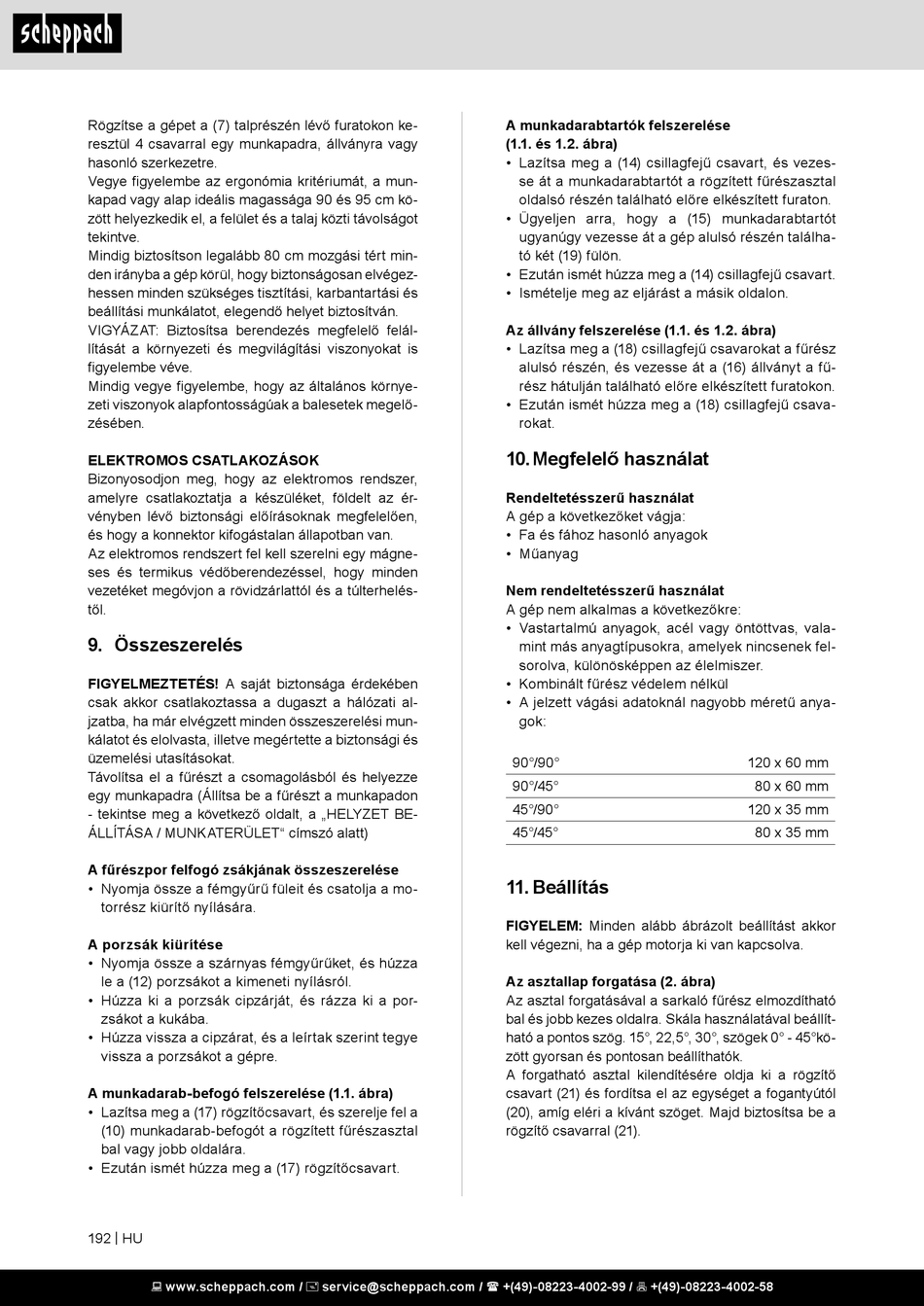

Összeszerelés; Megfelelő Használat; Beállítás - Scheppach HM80L Translation Of Original Instruction Manual

Rögzítse a gépet a (7) talprészén lévő furatokon ke-
resztül 4 csavarral egy munkapadra, állványra vagy
hasonló szerkezetre.
Vegye figyelembe az ergonómia kritériumát, a mun-
kapad vagy alap ideális magassága 90 és 95 cm kö-
zött helyezkedik el, a felület és a talaj közti távolságot
tekintve.
Mindig biztosítson legalább 80 cm mozgási tért min-
den irányba a gép körül, hogy biztonságosan elvégez-
hessen minden szükséges tisztítási, karbantartási és
beállítási munkálatot, elegendő helyet biztosítván.
VIGYÁZAT: Biztosítsa berendezés megfelelő felál-
lítását a környezeti és megvilágítási viszonyokat is
figyelembe véve.
Mindig vegye figyelembe, hogy az általános környe-
zeti viszonyok alapfontosságúak a balesetek megelő-
zésében.
ELEKTROMOS CSATLAKOZÁSOK
Bizonyosodjon meg, hogy az elektromos rendszer,
amelyre csatlakoztatja a készüléket, földelt az ér-
vényben lévő biztonsági előírásoknak megfelelően,
és hogy a konnektor kifogástalan állapotban van.
Az elektromos rendszert fel kell szerelni egy mágne-
ses és termikus védőberendezéssel, hogy minden
vezetéket megóvjon a rövidzárlattól és a túlterhelés-
től.
9. Összeszerelés
FIGYELMEZTETÉS! A saját biztonsága érdekében
csak akkor csatlakoztassa a dugaszt a hálózati al-
jzatba, ha már elvégzett minden összeszerelési mun-
kálatot és elolvasta, illetve megértette a biztonsági és
üzemelési utasításokat.
Távolítsa el a fűrészt a csomagolásból és helyezze
egy munkapadra (Állítsa be a fűrészt a munkapadon
- tekintse meg a következő oldalt, a „HELYZET BE-
ÁLLÍTÁSA / MUNKATERÜLET" címszó alatt)
A fűrészpor felfogó zsákjának összeszerelése
• Nyomja össze a fémgyűrű füleit és csatolja a mo-
torrész kiürítő nyílására.
A porzsák kiürítése
• Nyomja össze a szárnyas fémgyűrűket, és húzza
le a (12) porzsákot a kimeneti nyílásról.
• Húzza ki a porzsák cipzárját, és rázza ki a por-
zsákot a kukába.
• Húzza vissza a cipzárat, és a leírtak szerint tegye
vissza a porzsákot a gépre.
A munkadarab-befogó felszerelése (1.1. ábra)
• Lazítsa meg a (17) rögzítőcsavart, és szerelje fel a
(10) munkadarab-befogót a rögzített fűrészasztal
bal vagy jobb oldalára.
• Ezután ismét húzza meg a (17) rögzítőcsavart.
192 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
A munkadarabtartók felszerelése
(1.1. és 1.2. ábra)
• Lazítsa meg a (14) csillagfejű csavart, és vezes-
se át a munkadarabtartót a rögzített fűrészasztal
oldalsó részén található előre elkészített furaton.
• Ügyeljen arra, hogy a (15) munkadarabtartót
ugyanúgy vezesse át a gép alulsó részén találha-
tó két (19) fülön.
• Ezután ismét húzza meg a (14) csillagfejű csavart.
• Ismételje meg az eljárást a másik oldalon.
Az állvány felszerelése (1.1. és 1.2. ábra)
• Lazítsa meg a (18) csillagfejű csavarokat a fűrész
alulsó részén, és vezesse át a (16) állványt a fű-
rész hátulján található előre elkészített furatokon.
• Ezután ismét húzza meg a (18) csillagfejű csava-
rokat.
10. Megfelelő használat
Rendeltetésszerű használat
A gép a következőket vágja:
• Fa és fához hasonló anyagok
• Műanyag
Nem rendeltetésszerű használat
A gép nem alkalmas a következőkre:
• Vastartalmú anyagok, acél vagy öntöttvas, vala-
mint más anyagtípusokra, amelyek nincsenek fel-
sorolva, különösképpen az élelmiszer.
• Kombinált fűrész védelem nélkül
• A jelzett vágási adatoknál nagyobb méretű anya-
gok:
90°/90°
90°/45°
45°/90°
45°/45°
11. Beállítás
FIGYELEM: Minden alább ábrázolt beállítást akkor
kell végezni, ha a gép motorja ki van kapcsolva.
Az asztallap forgatása (2. ábra)
Az asztal forgatásával a sarkaló fűrész elmozdítható
bal és jobb kezes oldalra. Skála használatával beállít-
ható a pontos szög. 15°, 22,5°, 30°, szögek 0° - 45°kö-
zött gyorsan és pontosan beállíthatók.
A forgatható asztal kilendítésére oldja ki a rögzítő
csavart (21) és fordítsa el az egységet a fogantyútól
(20), amíg eléri a kívánt szöget. Majd biztosítsa be a
rögzítő csavarral (21).
120 x 60 mm
80 x 60 mm
120 x 35 mm
80 x 35 mm
