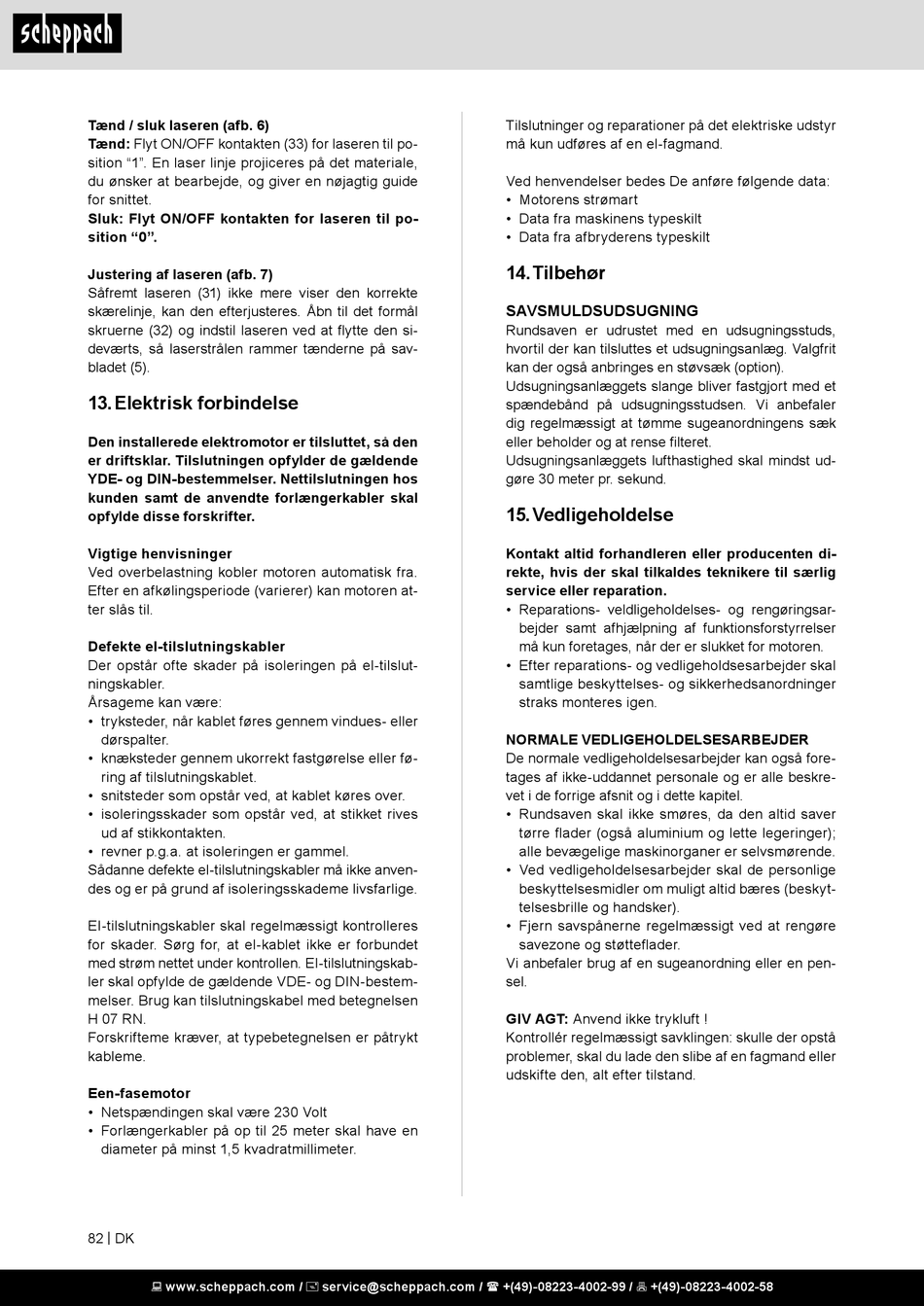

Tænd / sluk laseren (afb. 6)
Tænd: Flyt ON/OFF kontakten (33) for laseren til po-
sition "1". En laser linje projiceres på det materiale,
du ønsker at bearbejde, og giver en nøjagtig guide
for snittet.
Sluk: Flyt ON/OFF kontakten for laseren til po-
sition "0".
Justering af laseren (afb. 7)
Såfremt laseren (31) ikke mere viser den korrekte
skærelinje, kan den efterjusteres. Åbn til det formål
skruerne (32) og indstil laseren ved at flytte den si-
deværts, så laserstrålen rammer tænderne på sav-
bladet (5).

13. Elektrisk forbindelse

Den installerede elektromotor er tilsluttet, så den
er driftsklar. Tilslutningen opfylder de gældende
YDE- og DIN-bestemmelser. Nettilslutningen hos
kunden samt de anvendte forlængerkabler skal
opfylde disse forskrifter.
Vigtige henvisninger
Ved overbelastning kobler motoren automatisk fra.
Efter en afkølingsperiode (varierer) kan motoren at-
ter slås til.
Defekte el-tilslutningskabler
Der opstår ofte skader på isoleringen på el-tilslut-
ningskabler.
Årsageme kan være:
• tryksteder, når kablet føres gennem vindues- eller
dørspalter.
• knæksteder gennem ukorrekt fastgørelse eller fø-
ring af tilslutningskablet.
• snitsteder som opstår ved, at kablet køres over.
• isoleringsskader som opstår ved, at stikket rives
ud af stikkontakten.
• revner p.g.a. at isoleringen er gammel.
Sådanne defekte el-tilslutningskabler må ikke anven-
des og er på grund af isoleringsskademe livsfarlige.
EI-tilslutningskabler skal regelmæssigt kontrolleres
for skader. Sørg for, at el-kablet ikke er forbundet
med strøm nettet under kontrollen. EI-tilslutningskab-
ler skal opfylde de gældende VDE- og DIN-bestem-
melser. Brug kan tilslutningskabel med betegnelsen
H 07 RN.
Forskrifteme kræver, at typebetegnelsen er påtrykt
kableme.
Een-fasemotor
• Netspændingen skal være 230 Volt
• Forlængerkabler på op til 25 meter skal have en
diameter på minst 1,5 kvadratmillimeter.
82 | DK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Tilslutninger og reparationer på det elektriske udstyr
må kun udføres af en el-fagmand.
Ved henvendelser bedes De anføre følgende data:
• Motorens strømart
• Data fra maskinens typeskilt
• Data fra afbryderens typeskilt
14. Tilbehør
SAVSMULDSUDSUGNING
Rundsaven er udrustet med en udsugningsstuds,
hvortil der kan tilsluttes et udsugningsanlæg. Valgfrit
kan der også anbringes en støvsæk (option).
Udsugningsanlæggets slange bliver fastgjort med et
spændebånd på udsugningsstudsen. Vi anbefaler
dig regelmæssigt at tømme sugeanordningens sæk
eller beholder og at rense filteret.
Udsugningsanlæggets lufthastighed skal mindst ud-
gøre 30 meter pr. sekund.

15. Vedligeholdelse

Kontakt altid forhandleren eller producenten di-
rekte, hvis der skal tilkaldes teknikere til særlig
service eller reparation.
• Reparations- veldligeholdelses- og rengøringsar-
bejder samt afhjælpning af funktionsforstyrrelser
må kun foretages, når der er slukket for motoren.
• Efter reparations- og vedligeholdsesarbejder skal
samtlige beskyttelses- og sikkerhedsanordninger
straks monteres igen.
NORMALE VEDLIGEHOLDELSESARBEJDER
De normale vedligeholdelsesarbejder kan også fore-
tages af ikke-uddannet personale og er alle beskre-
vet i de forrige afsnit og i dette kapitel.
• Rundsaven skal ikke smøres, da den altid saver
tørre flader (også aluminium og lette legeringer);
alle bevægelige maskinorganer er selvsmørende.
• Ved vedligeholdelsesarbejder skal de personlige
beskyttelsesmidler om muligt altid bæres (beskyt-
telsesbrille og handsker).
• Fjern savspånerne regelmæssigt ved at rengøre
savezone og støtteflader.
Vi anbefaler brug af en sugeanordning eller en pen-
sel.
GIV AGT: Anvend ikke trykluft !
Kontrollér regelmæssigt savklingen: skulle der opstå
problemer, skal du lade den slibe af en fagmand eller
udskifte den, alt efter tilstand.
