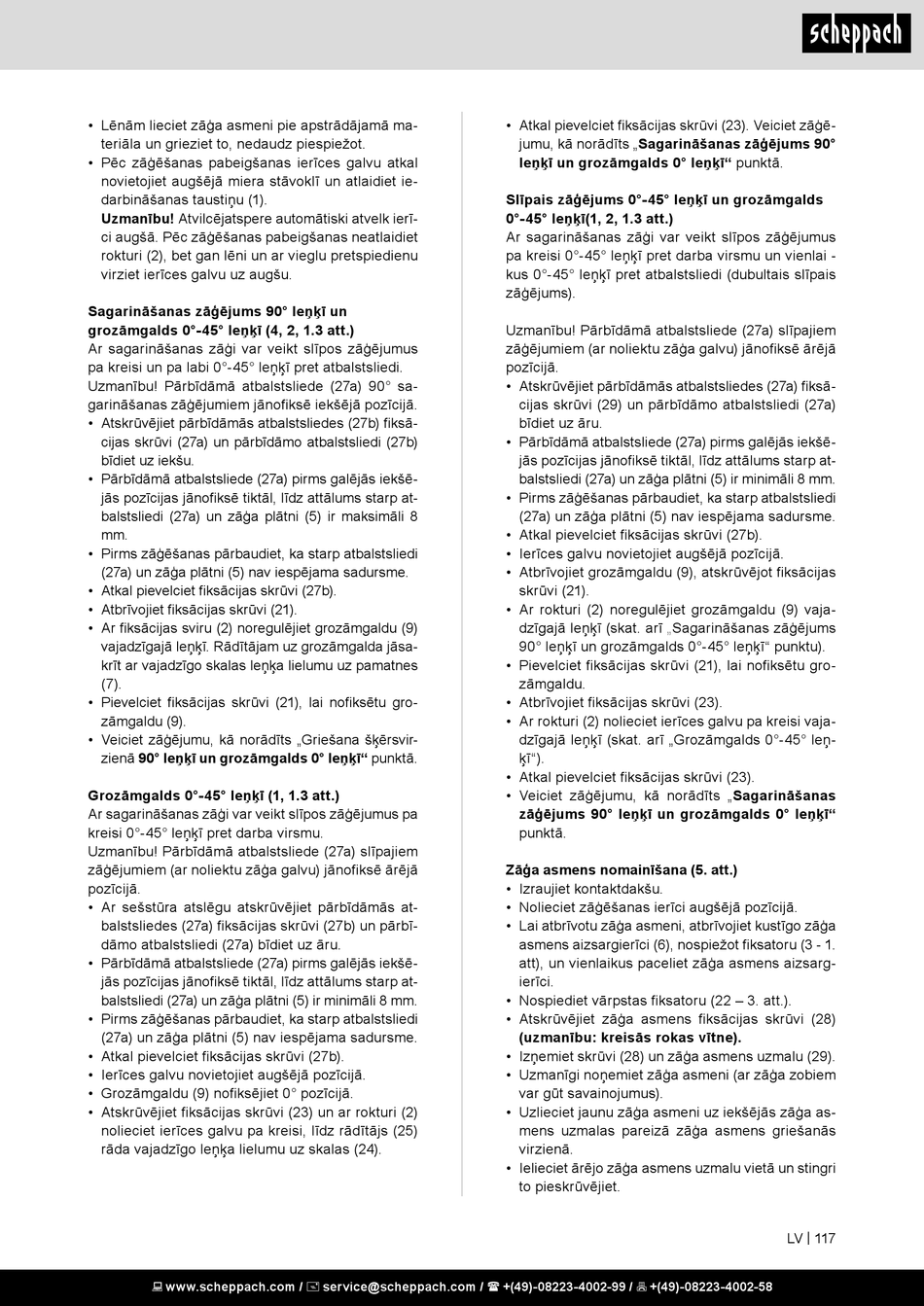

• Lēnām lieciet zāģa asmeni pie apstrādājamā ma-
teriāla un grieziet to, nedaudz piespiežot.
• Pēc zāģēšanas pabeigšanas ierīces galvu atkal
novietojiet augšējā miera stāvoklī un atlaidiet ie-
darbināšanas taustiņu (1).
Uzmanību! Atvilcējatspere automātiski atvelk ierī-
ci augšā. Pēc zāģēšanas pabeigšanas neatlaidiet
rokturi (2), bet gan lēni un ar vieglu pretspiedienu
virziet ierīces galvu uz augšu.
Sagarināšanas zāģējums 90° leņķī un
grozāmgalds 0°-45° leņķī (4, 2, 1.3 att.)
Ar sagarināšanas zāģi var veikt slīpos zāģējumus
pa kreisi un pa labi 0°-45° leņķī pret atbalstsliedi.
Uzmanību! Pārbīdāmā atbalstsliede (27a) 90° sa-
garināšanas zāģējumiem jānofiksē iekšējā pozīcijā.
• Atskrūvējiet pārbīdāmās atbalstsliedes (27b) fiksā-
cijas skrūvi (27a) un pārbīdāmo atbalstsliedi (27b)
bīdiet uz iekšu.
• Pārbīdāmā atbalstsliede (27a) pirms galējās iekšē-
jās pozīcijas jānofiksē tiktāl, līdz attālums starp at-
balstsliedi (27a) un zāģa plātni (5) ir maksimāli 8
mm.
• Pirms zāģēšanas pārbaudiet, ka starp atbalstsliedi
(27a) un zāģa plātni (5) nav iespējama sadursme.
• Atkal pievelciet fiksācijas skrūvi (27b).
• Atbrīvojiet fiksācijas skrūvi (21).
• Ar fiksācijas sviru (2) noregulējiet grozāmgaldu (9)
vajadzīgajā leņķī. Rādītājam uz grozāmgalda jāsa-
krīt ar vajadzīgo skalas leņķa lielumu uz pamatnes
(7).
• Pievelciet fiksācijas skrūvi (21), lai nofiksētu gro-
zāmgaldu (9).
• Veiciet zāģējumu, kā norādīts „Griešana šķērsvir-
zienā 90° leņķī un grozāmgalds 0° leņķī" punktā.
Grozāmgalds 0°-45° leņķī (1, 1.3 att.)
Ar sagarināšanas zāģi var veikt slīpos zāģējumus pa
kreisi 0°-45° leņķī pret darba virsmu.
Uzmanību! Pārbīdāmā atbalstsliede (27a) slīpajiem
zāģējumiem (ar noliektu zāģa galvu) jānofiksē ārējā
pozīcijā.
• Ar sešstūra atslēgu atskrūvējiet pārbīdāmās at-
balstsliedes (27a) fiksācijas skrūvi (27b) un pārbī-
dāmo atbalstsliedi (27a) bīdiet uz āru.
• Pārbīdāmā atbalstsliede (27a) pirms galējās iekšē-
jās pozīcijas jānofiksē tiktāl, līdz attālums starp at-
balstsliedi (27a) un zāģa plātni (5) ir minimāli 8 mm.
• Pirms zāģēšanas pārbaudiet, ka starp atbalstsliedi
(27a) un zāģa plātni (5) nav iespējama sadursme.
• Atkal pievelciet fiksācijas skrūvi (27b).
• Ierīces galvu novietojiet augšējā pozīcijā.
• Grozāmgaldu (9) nofiksējiet 0° pozīcijā.
• Atskrūvējiet fiksācijas skrūvi (23) un ar rokturi (2)
nolieciet ierīces galvu pa kreisi, līdz rādītājs (25)
rāda vajadzīgo leņķa lielumu uz skalas (24).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Atkal pievelciet fiksācijas skrūvi (23). Veiciet zāģē-
jumu, kā norādīts „Sagarināšanas zāģējums 90°
leņķī un grozāmgalds 0° leņķī" punktā.
Slīpais zāģējums 0°-45° leņķī un grozāmgalds
0°-45° leņķī(1, 2, 1.3 att.)
Ar sagarināšanas zāģi var veikt slīpos zāģējumus
pa kreisi 0°-45° leņķī pret darba virsmu un vienlai -
kus 0°-45° leņķī pret atbalstsliedi (dubultais slīpais
zāģējums).
Uzmanību! Pārbīdāmā atbalstsliede (27a) slīpajiem
zāģējumiem (ar noliektu zāģa galvu) jānofiksē ārējā
pozīcijā.
• Atskrūvējiet pārbīdāmās atbalstsliedes (27a) fiksā-
cijas skrūvi (29) un pārbīdāmo atbalstsliedi (27a)
bīdiet uz āru.
• Pārbīdāmā atbalstsliede (27a) pirms galējās iekšē-
jās pozīcijas jānofiksē tiktāl, līdz attālums starp at-
balstsliedi (27a) un zāģa plātni (5) ir minimāli 8 mm.
• Pirms zāģēšanas pārbaudiet, ka starp atbalstsliedi
(27a) un zāģa plātni (5) nav iespējama sadursme.
• Atkal pievelciet fiksācijas skrūvi (27b).
• Ierīces galvu novietojiet augšējā pozīcijā.
• Atbrīvojiet grozāmgaldu (9), atskrūvējot fiksācijas
skrūvi (21).
• Ar rokturi (2) noregulējiet grozāmgaldu (9) vaja-
dzīgajā leņķī (skat. arī „Sagarināšanas zāģējums
90° leņķī un grozāmgalds 0°-45° leņķī" punktu).
• Pievelciet fiksācijas skrūvi (21), lai nofiksētu gro-
zāmgaldu.
• Atbrīvojiet fiksācijas skrūvi (23).
• Ar rokturi (2) nolieciet ierīces galvu pa kreisi vaja-
dzīgajā leņķī (skat. arī „Grozāmgalds 0°-45° leņ-
ķī").
• Atkal pievelciet fiksācijas skrūvi (23).
• Veiciet zāģējumu, kā norādīts „Sagarināšanas
zāģējums 90° leņķī un grozāmgalds 0° leņķī"
punktā.
Zāģa asmens nomainīšana (5. att.)
• Izraujiet kontaktdakšu.
• Nolieciet zāģēšanas ierīci augšējā pozīcijā.
• Lai atbrīvotu zāģa asmeni, atbrīvojiet kustīgo zāģa
asmens aizsargierīci (6), nospiežot fiksatoru (3 - 1.
att), un vienlaikus paceliet zāģa asmens aizsarg-
ierīci.
• Nospiediet vārpstas fiksatoru (22 – 3. att.).
• Atskrūvējiet zāģa asmens fiksācijas skrūvi (28)
(uzmanību: kreisās rokas vītne).
• Izņemiet skrūvi (28) un zāģa asmens uzmalu (29).
• Uzmanīgi noņemiet zāģa asmeni (ar zāģa zobiem
var gūt savainojumus).
• Uzlieciet jaunu zāģa asmeni uz iekšējās zāģa as-
mens uzmalas pareizā zāģa asmens griešanās
virzienā.
• Ielieciet ārējo zāģa asmens uzmalu vietā un stingri
to pieskrūvējiet.
