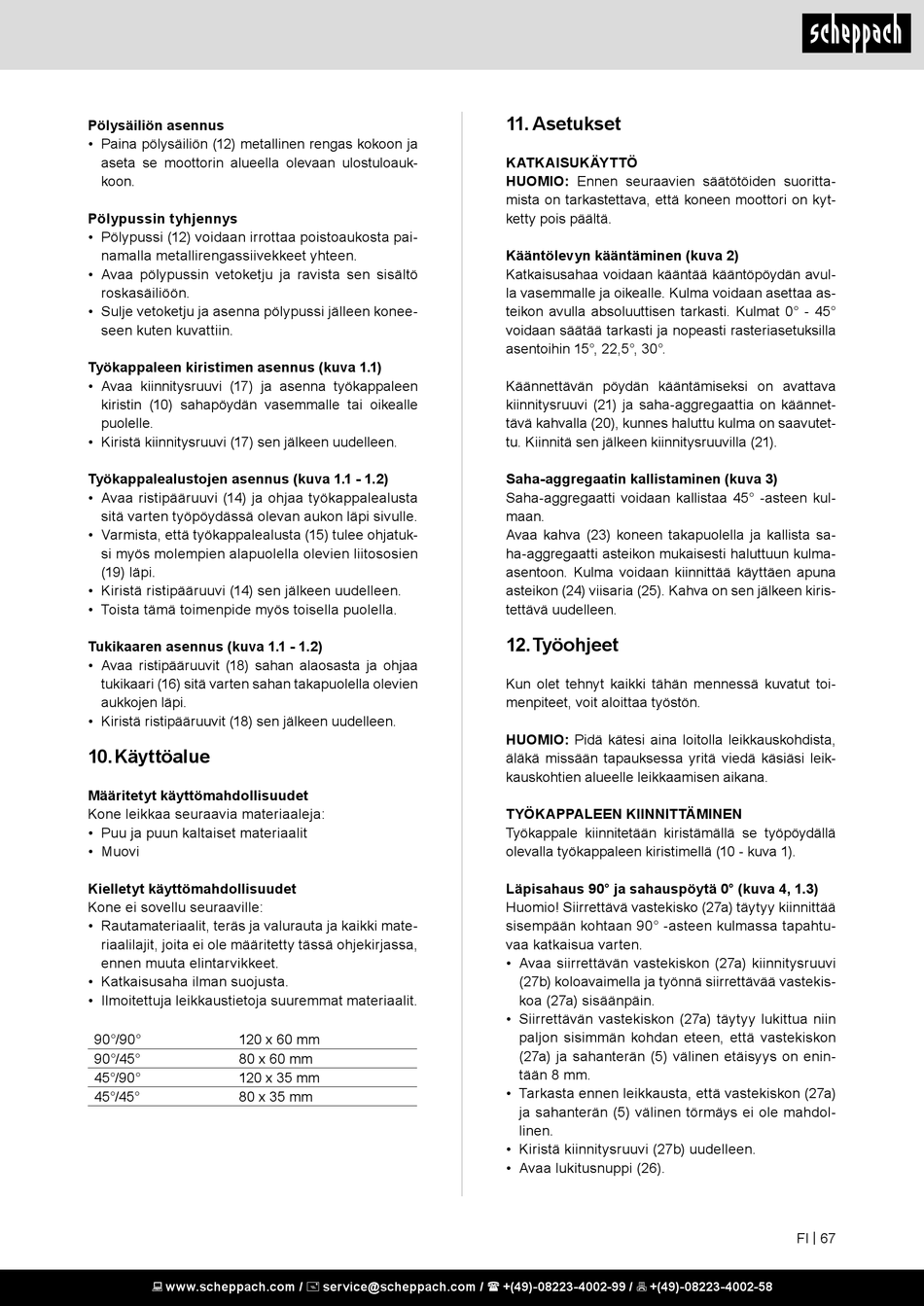

Pölysäiliön asennus
• Paina pölysäiliön (12) metallinen rengas kokoon ja
aseta se moottorin alueella olevaan ulostuloauk-
koon.
Pölypussin tyhjennys
• Pölypussi (12) voidaan irrottaa poistoaukosta pai-
namalla metallirengassiivekkeet yhteen.
• Avaa pölypussin vetoketju ja ravista sen sisältö
roskasäiliöön.
• Sulje vetoketju ja asenna pölypussi jälleen konee-
seen kuten kuvattiin.
Työkappaleen kiristimen asennus (kuva 1.1)
• Avaa kiinnitysruuvi (17) ja asenna työkappaleen
kiristin (10) sahapöydän vasemmalle tai oikealle
puolelle.
• Kiristä kiinnitysruuvi (17) sen jälkeen uudelleen.
Työkappalealustojen asennus (kuva 1.1 - 1.2)
• Avaa ristipääruuvi (14) ja ohjaa työkappalealusta
sitä varten työpöydässä olevan aukon läpi sivulle.
• Varmista, että työkappalealusta (15) tulee ohjatuk-
si myös molempien alapuolella olevien liitososien
(19) läpi.
• Kiristä ristipääruuvi (14) sen jälkeen uudelleen.
• Toista tämä toimenpide myös toisella puolella.
Tukikaaren asennus (kuva 1.1 - 1.2)
• Avaa ristipääruuvit (18) sahan alaosasta ja ohjaa
tukikaari (16) sitä varten sahan takapuolella olevien
aukkojen läpi.
• Kiristä ristipääruuvit (18) sen jälkeen uudelleen.
10. Käyttöalue
Määritetyt käyttömahdollisuudet
Kone leikkaa seuraavia materiaaleja:
• Puu ja puun kaltaiset materiaalit
• Muovi
Kielletyt käyttömahdollisuudet
Kone ei sovellu seuraaville:
• Rautamateriaalit, teräs ja valurauta ja kaikki mate-
riaalilajit, joita ei ole määritetty tässä ohjekirjassa,
ennen muuta elintarvikkeet.
• Katkaisusaha ilman suojusta.
• Ilmoitettuja leikkaustietoja suuremmat materiaalit.
90°/90° 120 x 60 mm
90°/45° 80 x 60 mm
45°/90° 120 x 35 mm
45°/45° 80 x 35 mm
