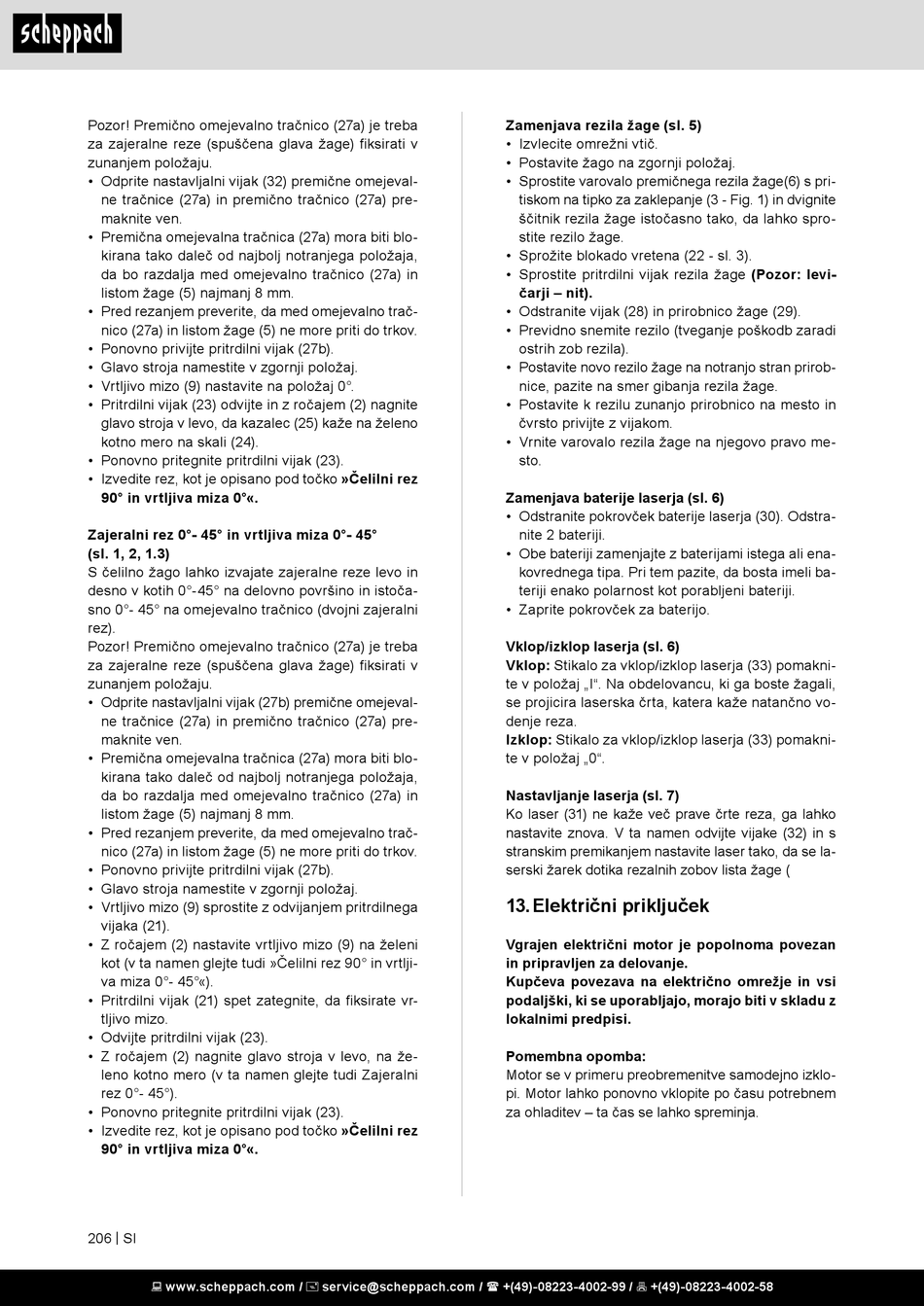

Pozor! Premično omejevalno tračnico (27a) je treba
za zajeralne reze (spuščena glava žage) fiksirati v
zunanjem položaju.
• Odprite nastavljalni vijak (32) premične omejeval-
ne tračnice (27a) in premično tračnico (27a) pre-
maknite ven.
• Premična omejevalna tračnica (27a) mora biti blo-
kirana tako daleč od najbolj notranjega položaja,
da bo razdalja med omejevalno tračnico (27a) in
listom žage (5) najmanj 8 mm.
• Pred rezanjem preverite, da med omejevalno trač-
nico (27a) in listom žage (5) ne more priti do trkov.
• Ponovno privijte pritrdilni vijak (27b).
• Glavo stroja namestite v zgornji položaj.
• Vrtljivo mizo (9) nastavite na položaj 0°.
• Pritrdilni vijak (23) odvijte in z ročajem (2) nagnite
glavo stroja v levo, da kazalec (25) kaže na želeno
kotno mero na skali (24).
• Ponovno pritegnite pritrdilni vijak (23).
• Izvedite rez, kot je opisano pod točko »Čelilni rez
90° in vrtljiva miza 0°«.
Zajeralni rez 0°- 45° in vrtljiva miza 0°- 45°
(sl. 1, 2, 1.3)
S čelilno žago lahko izvajate zajeralne reze levo in
desno v kotih 0°-45° na delovno površino in istoča-
sno 0°- 45° na omejevalno tračnico (dvojni zajeralni
rez).
Pozor! Premično omejevalno tračnico (27a) je treba
za zajeralne reze (spuščena glava žage) fiksirati v
zunanjem položaju.
• Odprite nastavljalni vijak (27b) premične omejeval-
ne tračnice (27a) in premično tračnico (27a) pre-
maknite ven.
• Premična omejevalna tračnica (27a) mora biti blo-
kirana tako daleč od najbolj notranjega položaja,
da bo razdalja med omejevalno tračnico (27a) in
listom žage (5) najmanj 8 mm.
• Pred rezanjem preverite, da med omejevalno trač-
nico (27a) in listom žage (5) ne more priti do trkov.
• Ponovno privijte pritrdilni vijak (27b).
• Glavo stroja namestite v zgornji položaj.
• Vrtljivo mizo (9) sprostite z odvijanjem pritrdilnega
vijaka (21).
• Z ročajem (2) nastavite vrtljivo mizo (9) na želeni
kot (v ta namen glejte tudi »Čelilni rez 90° in vrtlji-
va miza 0°- 45°«).
• Pritrdilni vijak (21) spet zategnite, da fiksirate vr-
tljivo mizo.
• Odvijte pritrdilni vijak (23).
• Z ročajem (2) nagnite glavo stroja v levo, na že-
leno kotno mero (v ta namen glejte tudi Zajeralni
rez 0°- 45°).
• Ponovno pritegnite pritrdilni vijak (23).
• Izvedite rez, kot je opisano pod točko »Čelilni rez
90° in vrtljiva miza 0°«.
206 | SI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Zamenjava rezila žage (sl. 5)
• Izvlecite omrežni vtič.
• Postavite žago na zgornji položaj.
• Sprostite varovalo premičnega rezila žage(6) s pri-
tiskom na tipko za zaklepanje (3 - Fig. 1) in dvignite
ščitnik rezila žage istočasno tako, da lahko spro-
stite rezilo žage.
• Sprožite blokado vretena (22 - sl. 3).
• Sprostite pritrdilni vijak rezila žage (Pozor: levi-
čarji – nit).
• Odstranite vijak (28) in prirobnico žage (29).
• Previdno snemite rezilo (tveganje poškodb zaradi
ostrih zob rezila).
• Postavite novo rezilo žage na notranjo stran prirob-
nice, pazite na smer gibanja rezila žage.
• Postavite k rezilu zunanjo prirobnico na mesto in
čvrsto privijte z vijakom.
• Vrnite varovalo rezila žage na njegovo pravo me-
sto.
Zamenjava baterije laserja (sl. 6)
• Odstranite pokrovček baterije laserja (30). Odstra-
nite 2 bateriji.
• Obe bateriji zamenjajte z baterijami istega ali ena-
kovrednega tipa. Pri tem pazite, da bosta imeli ba-
teriji enako polarnost kot porabljeni bateriji.
• Zaprite pokrovček za baterijo.
Vklop/izklop laserja (sl. 6)
Vklop: Stikalo za vklop/izklop laserja (33) pomakni-
te v položaj „I". Na obdelovancu, ki ga boste žagali,
se projicira laserska črta, katera kaže natančno vo-
denje reza.
Izklop: Stikalo za vklop/izklop laserja (33) pomakni-
te v položaj „0".
Nastavljanje laserja (sl. 7)
Ko laser (31) ne kaže več prave črte reza, ga lahko
nastavite znova. V ta namen odvijte vijake (32) in s
stranskim premikanjem nastavite laser tako, da se la-
serski žarek dotika rezalnih zobov lista žage (
13. Električni priključek
Vgrajen električni motor je popolnoma povezan
in pripravljen za delovanje.
Kupčeva povezava na električno omrežje in vsi
podaljški, ki se uporabljajo, morajo biti v skladu z
lokalnimi predpisi.
Pomembna opomba:
Motor se v primeru preobremenitve samodejno izklo-
pi. Motor lahko ponovno vklopite po času potrebnem
za ohladitev – ta čas se lahko spreminja.
