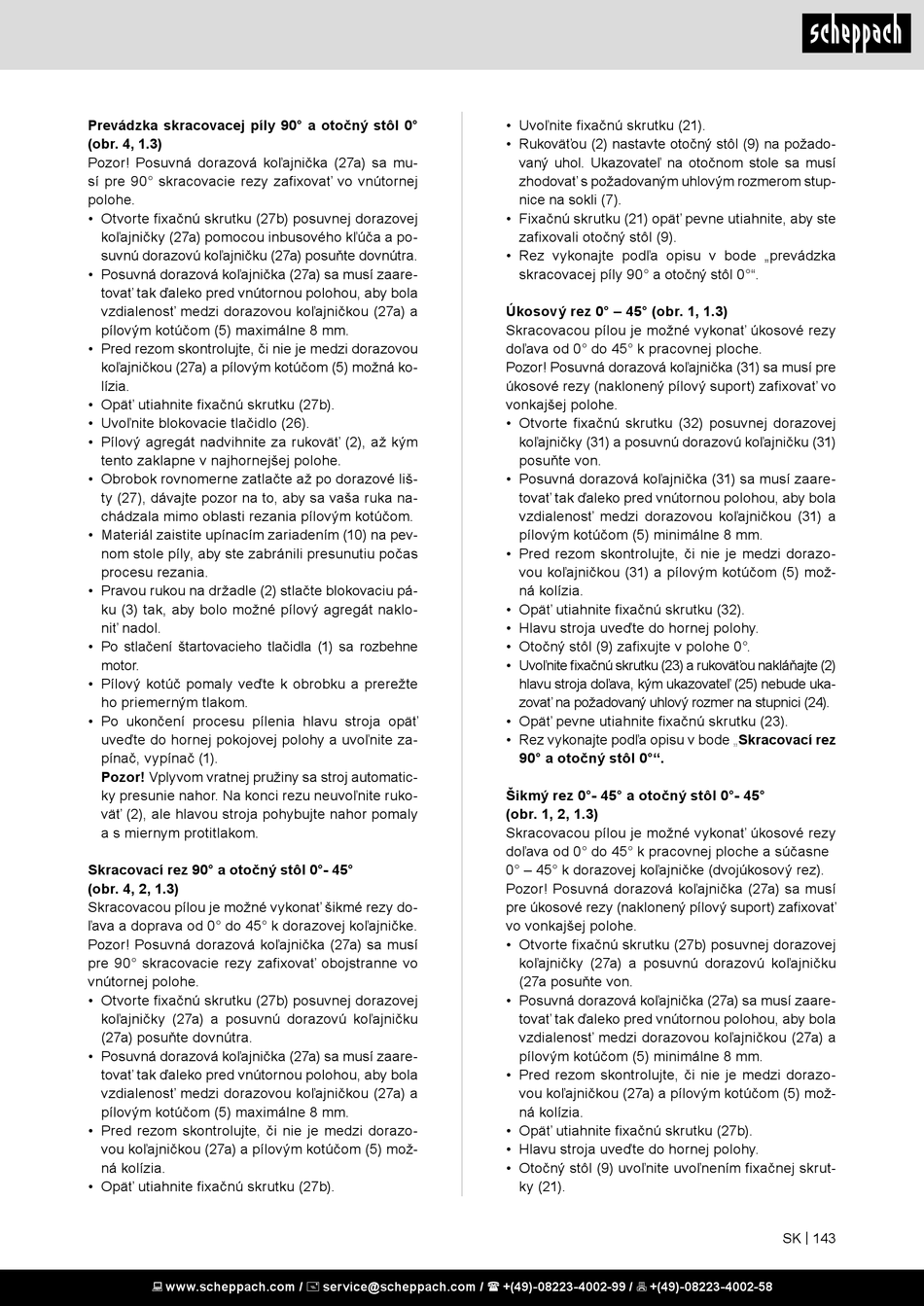

Prevádzka skracovacej píly 90° a otočný stôl 0°
(obr. 4, 1.3)
Pozor! Posuvná dorazová koľajnička (27a) sa mu-
sí pre 90° skracovacie rezy zafixovať vo vnútornej
polohe.
• Otvorte fixačnú skrutku (27b) posuvnej dorazovej
koľajničky (27a) pomocou inbusového kľúča a po-
suvnú dorazovú koľajničku (27a) posuňte dovnútra.
• Posuvná dorazová koľajnička (27a) sa musí zaare-
tovať tak ďaleko pred vnútornou polohou, aby bola
vzdialenosť medzi dorazovou koľajničkou (27a) a
pílovým kotúčom (5) maximálne 8 mm.
• Pred rezom skontrolujte, či nie je medzi dorazovou
koľajničkou (27a) a pílovým kotúčom (5) možná ko-
lízia.
• Opäť utiahnite fixačnú skrutku (27b).
• Uvoľnite blokovacie tlačidlo (26).
• Pílový agregát nadvihnite za rukoväť (2), až kým
tento zaklapne v najhornejšej polohe.
• Obrobok rovnomerne zatlačte až po dorazové liš-
ty (27), dávajte pozor na to, aby sa vaša ruka na-
chádzala mimo oblasti rezania pílovým kotúčom.
• Materiál zaistite upínacím zariadením (10) na pev-
nom stole píly, aby ste zabránili presunutiu počas
procesu rezania.
• Pravou rukou na držadle (2) stlačte blokovaciu pá-
ku (3) tak, aby bolo možné pílový agregát naklo-
niť nadol.
• Po stlačení štartovacieho tlačidla (1) sa rozbehne
motor.
• Pílový kotúč pomaly veďte k obrobku a prerežte
ho priemerným tlakom.
• Po ukončení procesu pílenia hlavu stroja opäť
uveďte do hornej pokojovej polohy a uvoľnite za-
pínač, vypínač (1).
Pozor! Vplyvom vratnej pružiny sa stroj automatic-
ky presunie nahor. Na konci rezu neuvoľnite ruko-
väť (2), ale hlavou stroja pohybujte nahor pomaly
a s miernym protitlakom.
Skracovací rez 90° a otočný stôl 0°- 45°
(obr. 4, 2, 1.3)
Skracovacou pílou je možné vykonať šikmé rezy do-
ľava a doprava od 0° do 45° k dorazovej koľajničke.
Pozor! Posuvná dorazová koľajnička (27a) sa musí
pre 90° skracovacie rezy zafixovať obojstranne vo
vnútornej polohe.
• Otvorte fixačnú skrutku (27b) posuvnej dorazovej
koľajničky (27a) a posuvnú dorazovú koľajničku
(27a) posuňte dovnútra.
• Posuvná dorazová koľajnička (27a) sa musí zaare-
tovať tak ďaleko pred vnútornou polohou, aby bola
vzdialenosť medzi dorazovou koľajničkou (27a) a
pílovým kotúčom (5) maximálne 8 mm.
• Pred rezom skontrolujte, či nie je medzi dorazo-
vou koľajničkou (27a) a pílovým kotúčom (5) mož-
ná kolízia.
• Opäť utiahnite fixačnú skrutku (27b).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Uvoľnite fixačnú skrutku (21).
• Rukoväťou (2) nastavte otočný stôl (9) na požado-
vaný uhol. Ukazovateľ na otočnom stole sa musí
zhodovať s požadovaným uhlovým rozmerom stup-
nice na sokli (7).
• Fixačnú skrutku (21) opäť pevne utiahnite, aby ste
zafixovali otočný stôl (9).
• Rez vykonajte podľa opisu v bode „prevádzka
skracovacej píly 90° a otočný stôl 0°".
Úkosový rez 0° – 45° (obr. 1, 1.3)
Skracovacou pílou je možné vykonať úkosové rezy
doľava od 0° do 45° k pracovnej ploche.
Pozor! Posuvná dorazová koľajnička (31) sa musí pre
úkosové rezy (naklonený pílový suport) zafixovať vo
vonkajšej polohe.
• Otvorte fixačnú skrutku (32) posuvnej dorazovej
koľajničky (31) a posuvnú dorazovú koľajničku (31)
posuňte von.
• Posuvná dorazová koľajnička (31) sa musí zaare-
tovať tak ďaleko pred vnútornou polohou, aby bola
vzdialenosť medzi dorazovou koľajničkou (31) a
pílovým kotúčom (5) minimálne 8 mm.
• Pred rezom skontrolujte, či nie je medzi dorazo-
vou koľajničkou (31) a pílovým kotúčom (5) mož-
ná kolízia.
• Opäť utiahnite fixačnú skrutku (32).
• Hlavu stroja uveďte do hornej polohy.
• Otočný stôl (9) zafixujte v polohe 0°.
• Uvoľnite fixačnú skrutku (23) a rukoväťou nakláňajte (2)
hlavu stroja doľava, kým ukazovateľ (25) nebude uka-
zovať na požadovaný uhlový rozmer na stupnici (24).
• Opäť pevne utiahnite fixačnú skrutku (23).
• Rez vykonajte podľa opisu v bode „Skracovací rez
90° a otočný stôl 0°".
Šikmý rez 0°- 45° a otočný stôl 0°- 45°
(obr. 1, 2, 1.3)
Skracovacou pílou je možné vykonať úkosové rezy
doľava od 0° do 45° k pracovnej ploche a súčasne
0° – 45° k dorazovej koľajničke (dvojúkosový rez).
Pozor! Posuvná dorazová koľajnička (27a) sa musí
pre úkosové rezy (naklonený pílový suport) zafixovať
vo vonkajšej polohe.
• Otvorte fixačnú skrutku (27b) posuvnej dorazovej
koľajničky (27a) a posuvnú dorazovú koľajničku
(27a posuňte von.
• Posuvná dorazová koľajnička (27a) sa musí zaare-
tovať tak ďaleko pred vnútornou polohou, aby bola
vzdialenosť medzi dorazovou koľajničkou (27a) a
pílovým kotúčom (5) minimálne 8 mm.
• Pred rezom skontrolujte, či nie je medzi dorazo-
vou koľajničkou (27a) a pílovým kotúčom (5) mož-
ná kolízia.
• Opäť utiahnite fixačnú skrutku (27b).
• Hlavu stroja uveďte do hornej polohy.
• Otočný stôl (9) uvoľnite uvoľnením fixačnej skrut-
ky (21).
