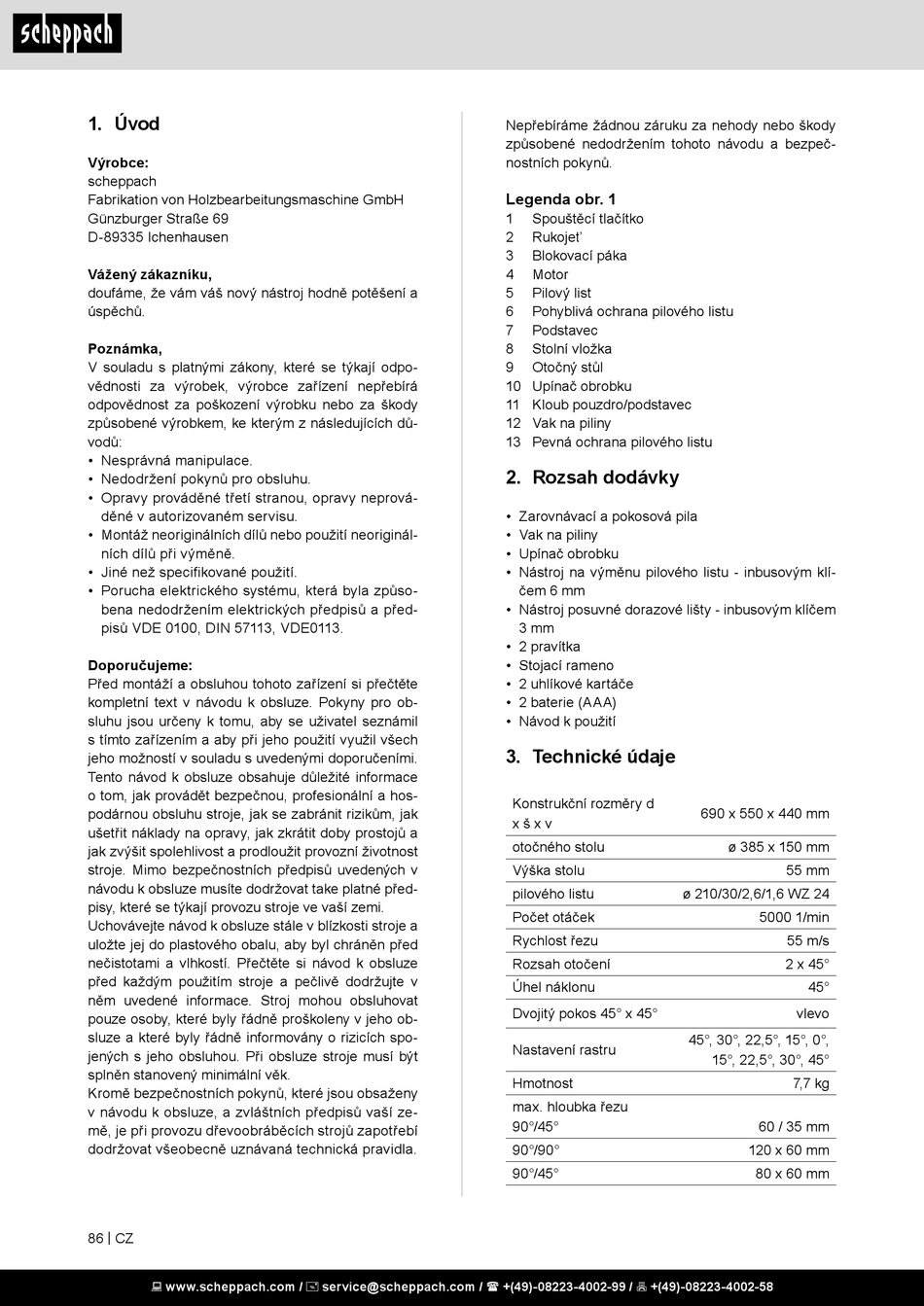

Úvod; Rozsah Dodávky; Technické Údaje - Scheppach HM80L Translation Of Original Instruction Manual

1. Úvod
Výrobce:
scheppach
Fabrikation von Holzbearbeitungsmaschine GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Vážený zákazníku,
doufáme, že vám váš nový nástroj hodně potěšení a
úspěchů.
Poznámka,
V souladu s platnými zákony, které se týkají odpo-
vědnosti za výrobek, výrobce zařízení nepřebírá
odpovědnost za poškození výrobku nebo za škody
způsobené výrobkem, ke kterým z následujících dů-
vodů:
• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třetí stranou, opravy neprová-
děné v autorizovaném servisu.
• Montáž neoriginálních dílů nebo použití neoriginál-
ních dílů při výměně.
• Jiné než specifikované použití.
• Porucha elektrického systému, která byla způso-
bena nedodržením elektrických předpisů a před-
pisů VDE 0100, DIN 57113, VDE0113.
Doporučujeme:
Před montáží a obsluhou tohoto zařízení si přečtěte
kompletní text v návodu k obsluze. Pokyny pro ob-
sluhu jsou určeny k tomu, aby se uživatel seznámil
s tímto zařízením a aby při jeho použití využil všech
jeho možností v souladu s uvedenými doporučeními.
Tento návod k obsluze obsahuje důležité informace
o tom, jak provádět bezpečnou, profesionální a hos-
podárnou obsluhu stroje, jak se zabránit rizikům, jak
ušetřit náklady na opravy, jak zkrátit doby prostojů a
jak zvýšit spolehlivost a prodloužit provozní životnost
stroje. Mimo bezpečnostních předpisů uvedených v
návodu k obsluze musíte dodržovat take platné před-
pisy, které se týkají provozu stroje ve vaší zemi.
Uchovávejte návod k obsluze stále v blízkosti stroje a
uložte jej do plastového obalu, aby byl chráněn před
nečistotami a vlhkostí. Přečtěte si návod k obsluze
před každým použitím stroje a pečlivě dodržujte v
něm uvedené informace. Stroj mohou obsluhovat
pouze osoby, které byly řádně proškoleny v jeho ob-
sluze a které byly řádně informovány o rizicích spo-
jených s jeho obsluhou. Při obsluze stroje musí být
splněn stanovený minimální věk.
Kromě bezpečnostních pokynů, které jsou obsaženy
v návodu k obsluze, a zvláštních předpisů vaší ze-
mě, je při provozu dřevoobráběcích strojů zapotřebí
dodržovat všeobecně uznávaná technická pravidla.
86 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Nepřebíráme žádnou záruku za nehody nebo škody
způsobené nedodržením tohoto návodu a bezpeč-
nostních pokynů.
Legenda obr. 1
1 Spouštěcí tlačítko
2 Rukojeť
3 Blokovací páka
4 Motor
5 Pilový list
6 Pohyblivá ochrana pilového listu
7 Podstavec
8 Stolní vložka
9 Otočný stůl
10 Upínač obrobku
11 Kloub pouzdro/podstavec
12 Vak na piliny
13 Pevná ochrana pilového listu
2. Rozsah dodávky
• Zarovnávací a pokosová pila
• Vak na piliny
• Upínač obrobku
• Nástroj na výměnu pilového listu - inbusovým klí-
čem 6 mm
• Nástroj posuvné dorazové lišty - inbusovým klíčem
3 mm
• 2 pravítka
• Stojací rameno
• 2 uhlíkové kartáče
• 2 baterie (AAA)
• Návod k použití
3. Technické údaje
Konstrukční rozměry d
x š x v
otočného stolu
Výška stolu
pilového listu
Počet otáček
Rychlost řezu
Rozsah otočení
Úhel náklonu
Dvojitý pokos 45° x 45°
Nastavení rastru
Hmotnost
max. hloubka řezu
90°/45°
90°/90°
90°/45°
690 x 550 x 440 mm
ø 385 x 150 mm
55 mm
ø 210/30/2,6/1,6 WZ 24
5000 1/min
55 m/s
2 x 45°
45°
vlevo
45°, 30°, 22,5°, 15°, 0°,
15°, 22,5°, 30°, 45°
7,7 kg
60 / 35 mm
120 x 60 mm
80 x 60 mm
