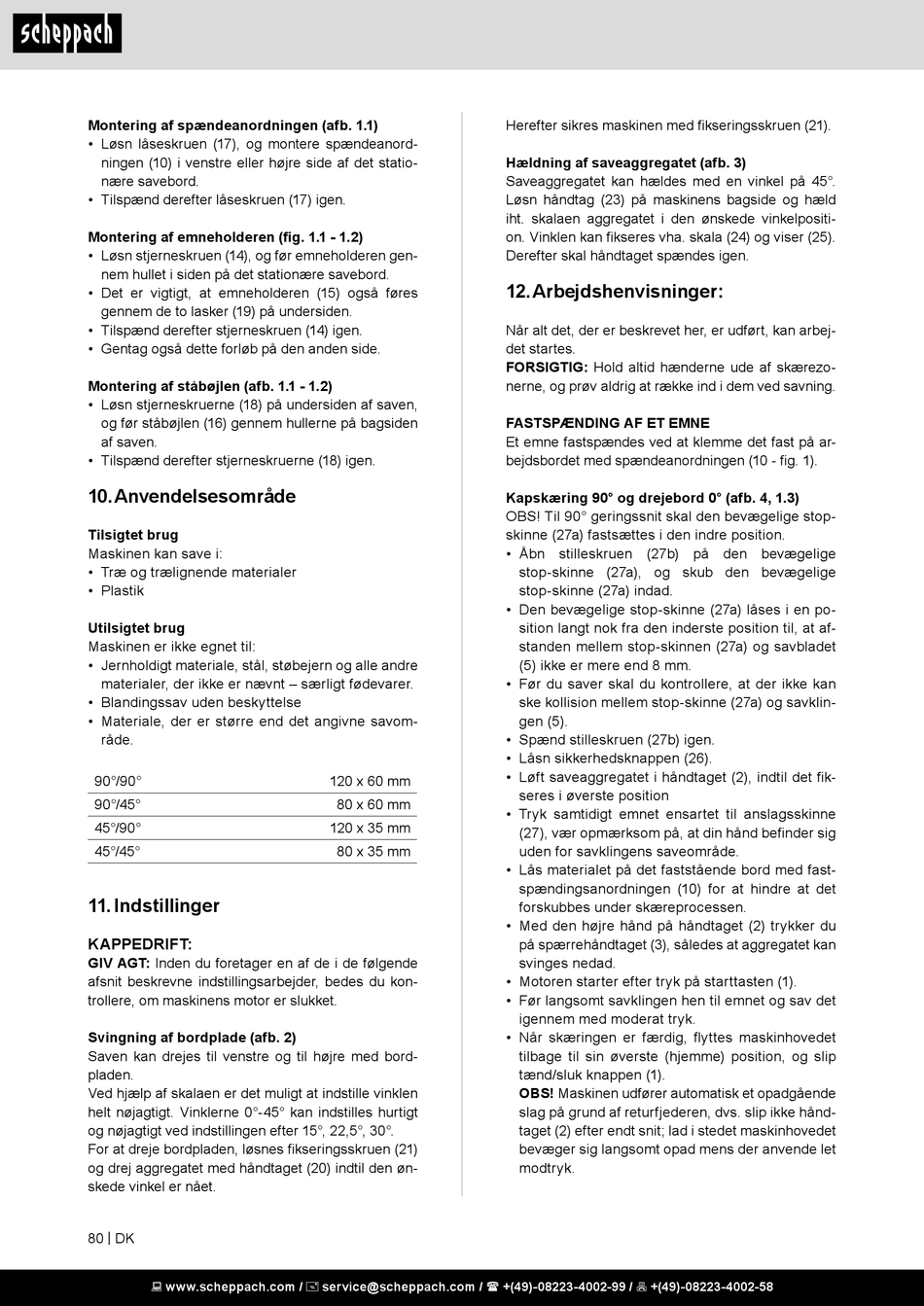

Montering af spændeanordningen (afb. 1.1)
• Løsn låseskruen (17), og montere spændeanord-
ningen (10) i venstre eller højre side af det statio-
nære savebord.
• Tilspænd derefter låseskruen (17) igen.
Montering af emneholderen (fig. 1.1 - 1.2)
• Løsn stjerneskruen (14), og før emneholderen gen-
nem hullet i siden på det stationære savebord.
• Det er vigtigt, at emneholderen (15) også føres
gennem de to lasker (19) på undersiden.
• Tilspænd derefter stjerneskruen (14) igen.
• Gentag også dette forløb på den anden side.
Montering af ståbøjlen (afb. 1.1 - 1.2)
• Løsn stjerneskruerne (18) på undersiden af saven,
og før ståbøjlen (16) gennem hullerne på bagsiden
af saven.
• Tilspænd derefter stjerneskruerne (18) igen.
10. Anvendelsesområde
Tilsigtet brug
Maskinen kan save i:
• Træ og trælignende materialer
• Plastik
Utilsigtet brug
Maskinen er ikke egnet til:
• Jernholdigt materiale, stål, støbejern og alle andre
materialer, der ikke er nævnt – særligt fødevarer.
• Blandingssav uden beskyttelse
• Materiale, der er større end det angivne savom-
råde.
90°/90°
90°/45°
45°/90°
45°/45°

11. Indstillinger

KAPPEDRIFT:
GIV AGT: Inden du foretager en af de i de følgende
afsnit beskrevne indstillingsarbejder, bedes du kon-
trollere, om maskinens motor er slukket.
Svingning af bordplade (afb. 2)
Saven kan drejes til venstre og til højre med bord-
pladen.
Ved hjælp af skalaen er det muligt at indstille vinklen
helt nøjagtigt. Vinklerne 0°-45° kan indstilles hurtigt
og nøjagtigt ved indstillingen efter 15°, 22,5°, 30°.
For at dreje bordpladen, løsnes fikseringsskruen (21)
og drej aggregatet med håndtaget (20) indtil den øn-
skede vinkel er nået.
80 | DK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
120 x 60 mm
80 x 60 mm
120 x 35 mm
80 x 35 mm
Herefter sikres maskinen med fikseringsskruen (21).
Hældning af saveaggregatet (afb. 3)
Saveaggregatet kan hældes med en vinkel på 45°.
Løsn håndtag (23) på maskinens bagside og hæld
iht. skalaen aggregatet i den ønskede vinkelpositi-
on. Vinklen kan fikseres vha. skala (24) og viser (25).
Derefter skal håndtaget spændes igen.

12. Arbejdshenvisninger:

Når alt det, der er beskrevet her, er udført, kan arbej-
det startes.
FORSIGTIG: Hold altid hænderne ude af skærezo-
nerne, og prøv aldrig at række ind i dem ved savning.
FASTSPÆNDING AF ET EMNE
Et emne fastspændes ved at klemme det fast på ar-
bejdsbordet med spændeanordningen (10 - fig. 1).
Kapskæring 90° og drejebord 0° (afb. 4, 1.3)
OBS! Til 90° geringssnit skal den bevægelige stop-
skinne (27a) fastsættes i den indre position.
• Åbn stilleskruen (27b) på den bevægelige
stop-skinne (27a), og skub den bevægelige
stop-skinne (27a) indad.
• Den bevægelige stop-skinne (27a) låses i en po-
sition langt nok fra den inderste position til, at af-
standen mellem stop-skinnen (27a) og savbladet
(5) ikke er mere end 8 mm.
• Før du saver skal du kontrollere, at der ikke kan
ske kollision mellem stop-skinne (27a) og savklin-
gen (5).
• Spænd stilleskruen (27b) igen.
• Låsn sikkerhedsknappen (26).
• Løft saveaggregatet i håndtaget (2), indtil det fik-
seres i øverste position
• Tryk samtidigt emnet ensartet til anslagsskinne
(27), vær opmærksom på, at din hånd befinder sig
uden for savklingens saveområde.
• Lås materialet på det faststående bord med fast-
spændingsanordningen (10) for at hindre at det
forskubbes under skæreprocessen.
• Med den højre hånd på håndtaget (2) trykker du
på spærrehåndtaget (3), således at aggregatet kan
svinges nedad.
• Motoren starter efter tryk på starttasten (1).
• Før langsomt savklingen hen til emnet og sav det
igennem med moderat tryk.
• Når skæringen er færdig, flyttes maskinhovedet
tilbage til sin øverste (hjemme) position, og slip
tænd/sluk knappen (1).
OBS! Maskinen udfører automatisk et opadgående
slag på grund af returfjederen, dvs. slip ikke hånd-
taget (2) efter endt snit; lad i stedet maskinhovedet
bevæger sig langsomt opad mens der anvende let
modtryk.
