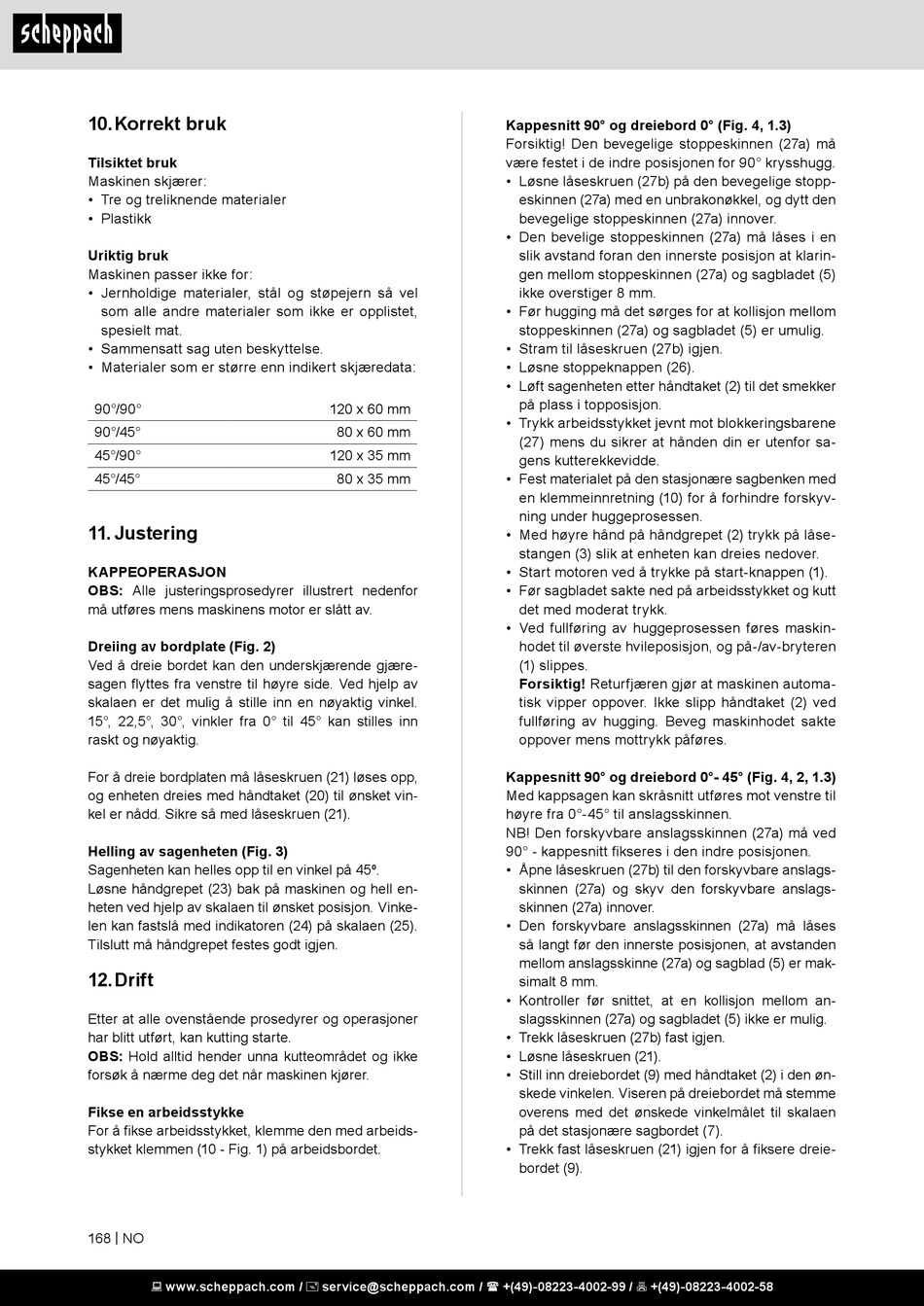

10. Korrekt bruk

Tilsiktet bruk
Maskinen skjærer:
• Tre og treliknende materialer
• Plastikk
Uriktig bruk
Maskinen passer ikke for:
• Jernholdige materialer, stål og støpejern så vel
som alle andre materialer som ikke er opplistet,
spesielt mat.
• Sammensatt sag uten beskyttelse.
• Materialer som er større enn indikert skjæredata:
90°/90°
90°/45°
45°/90°
45°/45°

11. Justering

KAPPEOPERASJON
OBS: Alle justeringsprosedyrer illustrert nedenfor
må utføres mens maskinens motor er slått av.
Dreiing av bordplate (Fig. 2)
Ved å dreie bordet kan den underskjærende gjære-
sagen flyttes fra venstre til høyre side. Ved hjelp av
skalaen er det mulig å stille inn en nøyaktig vinkel.
15°, 22,5°, 30°, vinkler fra 0° til 45° kan stilles inn
raskt og nøyaktig.
For å dreie bordplaten må låseskruen (21) løses opp,
og enheten dreies med håndtaket (20) til ønsket vin-
kel er nådd. Sikre så med låseskruen (21).
Helling av sagenheten (Fig. 3)
Sagenheten kan helles opp til en vinkel på 45º.
Løsne håndgrepet (23) bak på maskinen og hell en-
heten ved hjelp av skalaen til ønsket posisjon. Vinke-
len kan fastslå med indikatoren (24) på skalaen (25).
Tilslutt må håndgrepet festes godt igjen.

12. Drift

Etter at alle ovenstående prosedyrer og operasjoner
har blitt utført, kan kutting starte.
OBS: Hold alltid hender unna kutteområdet og ikke
forsøk å nærme deg det når maskinen kjører.
Fikse en arbeidsstykke
For å fikse arbeidsstykket, klemme den med arbeids-
stykket klemmen (10 - Fig. 1) på arbeidsbordet.
168 | NO
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
120 x 60 mm
80 x 60 mm
120 x 35 mm
80 x 35 mm
Kappesnitt 90° og dreiebord 0° (Fig. 4, 1.3)
Forsiktig! Den bevegelige stoppeskinnen (27a) må
være festet i de indre posisjonen for 90° krysshugg.
• Løsne låseskruen (27b) på den bevegelige stopp-
eskinnen (27a) med en unbrakonøkkel, og dytt den
bevegelige stoppeskinnen (27a) innover.
• Den bevelige stoppeskinnen (27a) må låses i en
slik avstand foran den innerste posisjon at klarin-
gen mellom stoppeskinnen (27a) og sagbladet (5)
ikke overstiger 8 mm.
• Før hugging må det sørges for at kollisjon mellom
stoppeskinnen (27a) og sagbladet (5) er umulig.
• Stram til låseskruen (27b) igjen.
• Løsne stoppeknappen (26).
• Løft sagenheten etter håndtaket (2) til det smekker
på plass i topposisjon.
• Trykk arbeidsstykket jevnt mot blokkeringsbarene
(27) mens du sikrer at hånden din er utenfor sa-
gens kutterekkevidde.
• Fest materialet på den stasjonære sagbenken med
en klemmeinnretning (10) for å forhindre forskyv-
ning under huggeprosessen.
• Med høyre hånd på håndgrepet (2) trykk på låse-
stangen (3) slik at enheten kan dreies nedover.
• Start motoren ved å trykke på start-knappen (1).
• Før sagbladet sakte ned på arbeidsstykket og kutt
det med moderat trykk.
• Ved fullføring av huggeprosessen føres maskin-
hodet til øverste hvileposisjon, og på-/av-bryteren
(1) slippes.
Forsiktig! Returfjæren gjør at maskinen automa-
tisk vipper oppover. Ikke slipp håndtaket (2) ved
fullføring av hugging. Beveg maskinhodet sakte
oppover mens mottrykk påføres.
Kappesnitt 90° og dreiebord 0°- 45° (Fig. 4, 2, 1.3)
Med kappsagen kan skråsnitt utføres mot venstre til
høyre fra 0°-45° til anslagsskinnen.
NB! Den forskyvbare anslagsskinnen (27a) må ved
90° - kappesnitt fikseres i den indre posisjonen.
• Åpne låseskruen (27b) til den forskyvbare anslags-
skinnen (27a) og skyv den forskyvbare anslags-
skinnen (27a) innover.
• Den forskyvbare anslagsskinnen (27a) må låses
så langt før den innerste posisjonen, at avstanden
mellom anslagsskinne (27a) og sagblad (5) er mak-
simalt 8 mm.
• Kontroller før snittet, at en kollisjon mellom an-
slagsskinnen (27a) og sagbladet (5) ikke er mulig.
• Trekk låseskruen (27b) fast igjen.
• Løsne låseskruen (21).
• Still inn dreiebordet (9) med håndtaket (2) i den øn-
skede vinkelen. Viseren på dreiebordet må stemme
overens med det ønskede vinkelmålet til skalaen
på det stasjonære sagbordet (7).
• Trekk fast låseskruen (21) igjen for å fiksere dreie-
bordet (9).
