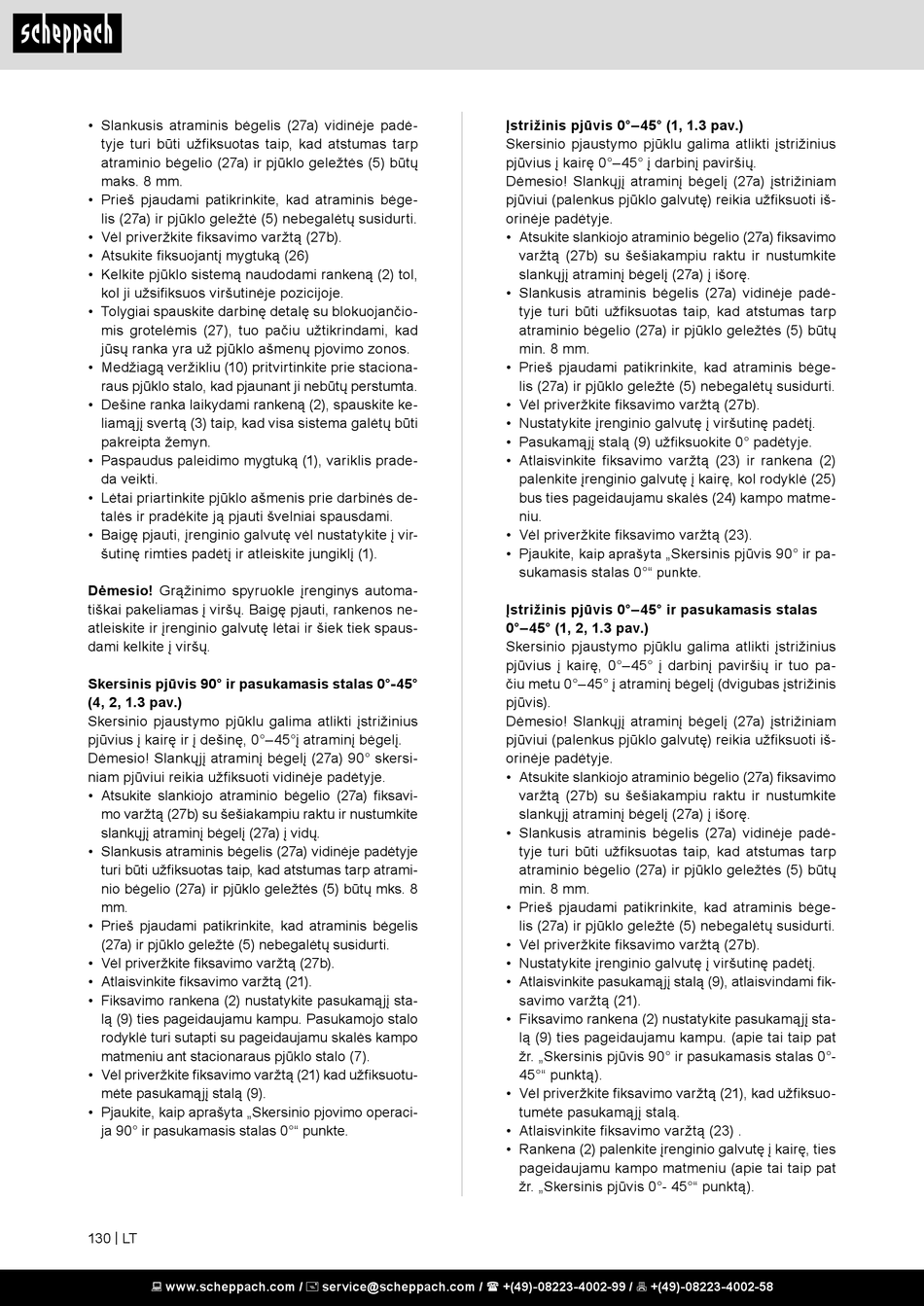

• Slankusis atraminis bėgelis (27a) vidinėje padė-
tyje turi būti užfiksuotas taip, kad atstumas tarp
atraminio bėgelio (27a) ir pjūklo geležtės (5) būtų
maks. 8 mm.
• Prieš pjaudami patikrinkite, kad atraminis bėge-
lis (27a) ir pjūklo geležtė (5) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtą (27b).
• Atsukite fiksuojantį mygtuką (26)
• Kelkite pjūklo sistemą naudodami rankeną (2) tol,
kol ji užsifiksuos viršutinėje pozicijoje.
• Tolygiai spauskite darbinę detalę su blokuojančio-
mis grotelėmis (27), tuo pačiu užtikrindami, kad
jūsų ranka yra už pjūklo ašmenų pjovimo zonos.
• Medžiagą veržikliu (10) pritvirtinkite prie staciona-
raus pjūklo stalo, kad pjaunant ji nebūtų perstumta.
• Dešine ranka laikydami rankeną (2), spauskite ke-
liamąjį svertą (3) taip, kad visa sistema galėtų būti
pakreipta žemyn.
• Paspaudus paleidimo mygtuką (1), variklis prade-
da veikti.
• Lėtai priartinkite pjūklo ašmenis prie darbinės de-
talės ir pradėkite ją pjauti švelniai spausdami.
• Baigę pjauti, įrenginio galvutę vėl nustatykite į vir-
šutinę rimties padėtį ir atleiskite jungiklį (1).
Dėmesio! Grąžinimo spyruokle įrenginys automa-
tiškai pakeliamas į viršų. Baigę pjauti, rankenos ne-
atleiskite ir įrenginio galvutę lėtai ir šiek tiek spaus-
dami kelkite į viršų.
Skersinis pjūvis 90° ir pasukamasis stalas 0°-45°
(4, 2, 1.3 pav.)
Skersinio pjaustymo pjūklu galima atlikti įstrižinius
pjūvius į kairę ir į dešinę, 0°–45°į atraminį bėgelį.
Dėmesio! Slankųjį atraminį bėgelį (27a) 90° skersi-
niam pjūviui reikia užfiksuoti vidinėje padėtyje.
• Atsukite slankiojo atraminio bėgelio (27a) fiksavi-
mo varžtą (27b) su šešiakampiu raktu ir nustumkite
slankųjį atraminį bėgelį (27a) į vidų.
• Slankusis atraminis bėgelis (27a) vidinėje padėtyje
turi būti užfiksuotas taip, kad atstumas tarp atrami-
nio bėgelio (27a) ir pjūklo geležtės (5) būtų mks. 8
mm.
• Prieš pjaudami patikrinkite, kad atraminis bėgelis
(27a) ir pjūklo geležtė (5) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtą (27b).
• Atlaisvinkite fiksavimo varžtą (21).
• Fiksavimo rankena (2) nustatykite pasukamąjį sta-
lą (9) ties pageidaujamu kampu. Pasukamojo stalo
rodyklė turi sutapti su pageidaujamu skalės kampo
matmeniu ant stacionaraus pjūklo stalo (7).
• Vėl priveržkite fiksavimo varžtą (21) kad užfiksuotu-
mėte pasukamąjį stalą (9).
• Pjaukite, kaip aprašyta „Skersinio pjovimo operaci-
ja 90° ir pasukamasis stalas 0°" punkte.
130 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Įstrižinis pjūvis 0°–45° (1, 1.3 pav.)
Skersinio pjaustymo pjūklu galima atlikti įstrižinius
pjūvius į kairę 0°–45° į darbinį paviršių.
Dėmesio! Slankųjį atraminį bėgelį (27a) įstrižiniam
pjūviui (palenkus pjūklo galvutę) reikia užfiksuoti iš-
orinėje padėtyje.
• Atsukite slankiojo atraminio bėgelio (27a) fiksavimo
varžtą (27b) su šešiakampiu raktu ir nustumkite
slankųjį atraminį bėgelį (27a) į išorę.
• Slankusis atraminis bėgelis (27a) vidinėje padė-
tyje turi būti užfiksuotas taip, kad atstumas tarp
atraminio bėgelio (27a) ir pjūklo geležtės (5) būtų
min. 8 mm.
• Prieš pjaudami patikrinkite, kad atraminis bėge-
lis (27a) ir pjūklo geležtė (5) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtą (27b).
• Nustatykite įrenginio galvutę į viršutinę padėtį.
• Pasukamąjį stalą (9) užfiksuokite 0° padėtyje.
• Atlaisvinkite fiksavimo varžtą (23) ir rankena (2)
palenkite įrenginio galvutę į kairę, kol rodyklė (25)
bus ties pageidaujamu skalės (24) kampo matme-
niu.
• Vėl priveržkite fiksavimo varžtą (23).
• Pjaukite, k aip aprašyta „Skersinis pjūvis 90° ir pa-
sukamasis stalas 0°"
punkte.
Įstrižinis pjūvis 0°–45° ir pasukamasis stalas
0°–45° (1, 2, 1.3 pav.)
Skersinio pjaustymo pjūklu galima atlikti įstrižinius
pjūvius į kairę, 0°–45° į darbinį paviršių ir tuo pa-
čiu metu 0°–45° į atraminį bėgelį (dvigubas įstrižinis
pjūvis).
Dėmesio! Slankųjį atraminį bėgelį (27a) įstrižiniam
pjūviui (palenkus pjūklo galvutę) reikia užfiksuoti iš-
orinėje padėtyje.
• Atsukite slankiojo atraminio bėgelio (27a) fiksavimo
varžtą (27b) su šešiakampiu raktu ir nustumkite
slankųjį atraminį bėgelį (27a) į išorę.
• Slankusis atraminis bėgelis (27a) vidinėje padė-
tyje turi būti užfiksuotas taip, kad atstumas tarp
atraminio bėgelio (27a) ir pjūklo geležtės (5) būtų
min. 8 mm.
• Prieš pjaudami patikrinkite, kad atraminis bėge-
lis (27a) ir pjūklo geležtė (5) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtą (27b).
• Nustatykite įrenginio galvutę į viršutinę padėtį.
• Atlaisvinkite pasukamąjį stalą (9), atlaisvindami fik-
savimo varžtą (21).
• Fiksavimo rankena (2) nustatykite pasukamąjį sta-
lą (9) ties pageidaujamu kampu. (apie tai taip pat
žr. „Skersinis pjūvis 90° ir pasukamasis stalas 0°-
45°" punktą).
• Vėl priveržkite fiksavimo varžtą (21), kad užfiksuo-
tumėte pasukamąjį stalą.
• Atlaisvinkite fiksavimo varžtą (23) .
• Rankena (2) palenkite įrenginio galvutę į kairę, ties
pageidaujamu kampo matmeniu (apie tai taip pat
žr. „Skersinis pjūvis 0°- 45°" punktą).
