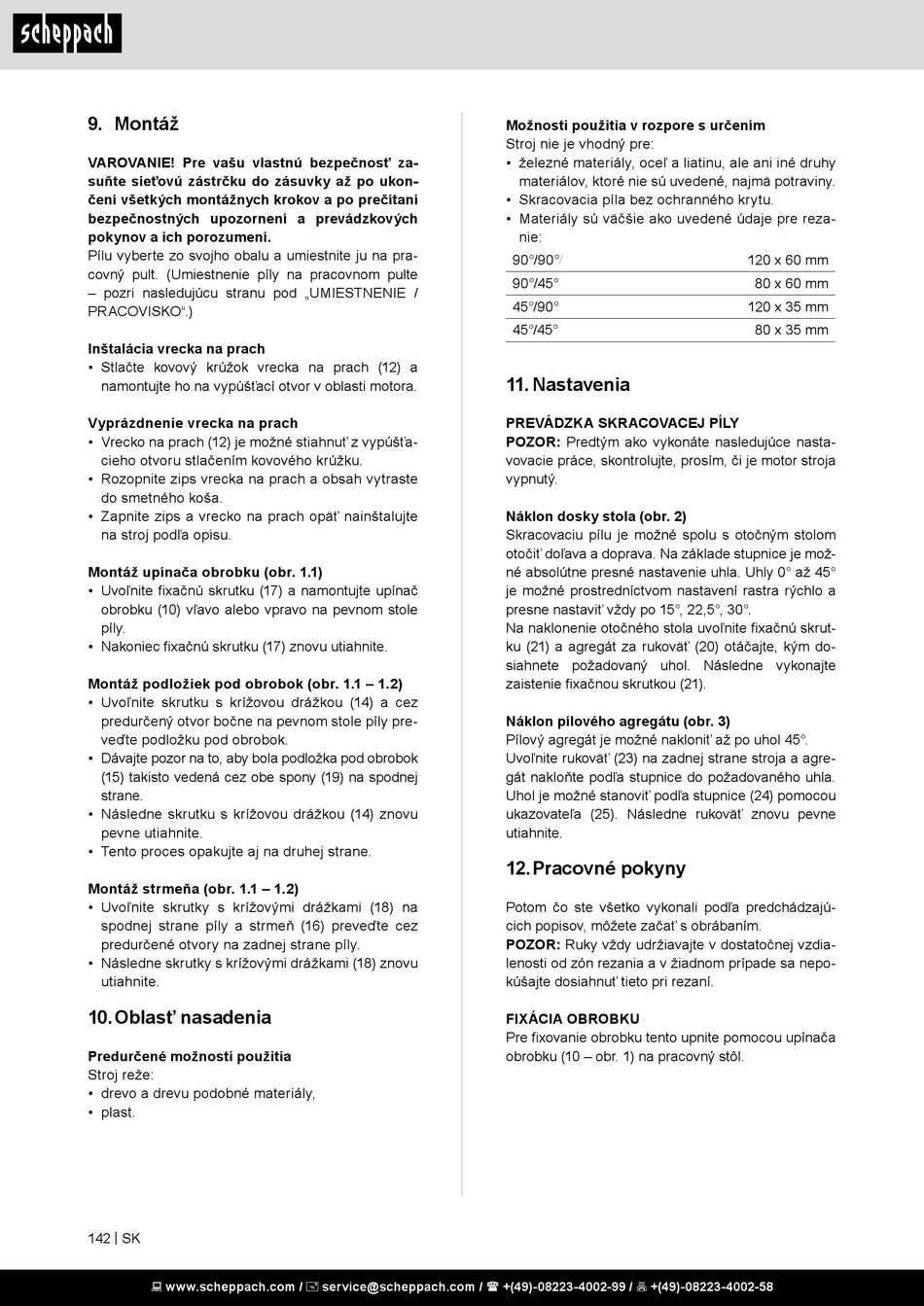

9. Montáž
VAROVANIE! Pre vašu vlastnú bezpečnosť za-
suňte sieťovú zástrčku do zásuvky až po ukon-
čení všetkých montážnych krokov a po prečítaní
bezpečnostných upozornení a prevádzkových
pokynov a ich porozumení.
Pílu vyberte zo svojho obalu a umiestnite ju na pra-
covný pult. (Umiestnenie píly na pracovnom pulte
– pozri nasledujúcu stranu pod „UMIESTNENIE /
PRACOVISKO".)
Inštalácia vrecka na prach
• Stlačte kovový krúžok vrecka na prach (12) a
namontujte ho na vypúšťací otvor v oblasti motora.
Vyprázdnenie vrecka na prach
• Vrecko na prach (12) je možné stiahnuť z vypúšťa-
cieho otvoru stlačením kovového krúžku.
• Rozopnite zips vrecka na prach a obsah vytraste
do smetného koša.
• Zapnite zips a vrecko na prach opäť nainštalujte
na stroj podľa opisu.
Montáž upínača obrobku (obr. 1.1)
• Uvoľnite fixačnú skrutku (17) a namontujte upínač
obrobku (10) vľavo alebo vpravo na pevnom stole
píly.
• Nakoniec fixačnú skrutku (17) znovu utiahnite.
Montáž podložiek pod obrobok (obr. 1.1 – 1.2)
• Uvoľnite skrutku s krížovou drážkou (14) a cez
predurčený otvor bočne na pevnom stole píly pre-
veďte podložku pod obrobok.
• Dávajte pozor na to, aby bola podložka pod obrobok
(15) takisto vedená cez obe spony (19) na spodnej
strane.
• Následne skrutku s krížovou drážkou (14) znovu
pevne utiahnite.
• Tento proces opakujte aj na druhej strane.
Montáž strmeňa (obr. 1.1 – 1.2)
• Uvoľnite skrutky s krížovými drážkami (18) na
spodnej strane píly a strmeň (16) preveďte cez
predurčené otvory na zadnej strane píly.
• Následne skrutky s krížovými drážkami (18) znovu
utiahnite.
10. Oblasť nasadenia
Predurčené možnosti použitia
Stroj reže:
• drevo a drevu podobné materiály,
• plast.
142 | SK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Možnosti použitia v rozpore s určením
Stroj nie je vhodný pre:
• železné materiály, oceľ a liatinu, ale ani iné druhy
materiálov, ktoré nie sú uvedené, najmä potraviny.
• Skracovacia píla bez ochranného krytu.
• Materiály sú väčšie ako uvedené údaje pre reza-
nie:
90°/90°/
90°/45°
45°/90°
45°/45°

11. Nastavenia

PREVÁDZKA SKRACOVACEJ PÍLY
POZOR: Predtým ako vykonáte nasledujúce nasta-
vovacie práce, skontrolujte, prosím, či je motor stroja
vypnutý.
Náklon dosky stola (obr. 2)
Skracovaciu pílu je možné spolu s otočným stolom
otočiť doľava a doprava. Na základe stupnice je mož-
né absolútne presné nastavenie uhla. Uhly 0° až 45°
je možné prostredníctvom nastavení rastra rýchlo a
presne nastaviť vždy po 15°, 22,5°, 30°.
Na naklonenie otočného stola uvoľnite fixačnú skrut-
ku (21) a agregát za rukoväť (20) otáčajte, kým do-
siahnete požadovaný uhol. Následne vykonajte
zaistenie fixačnou skrutkou (21).
Náklon pílového agregátu (obr. 3)
Pílový agregát je možné nakloniť až po uhol 45°.
Uvoľnite rukoväť (23) na zadnej strane stroja a agre-
gát nakloňte podľa stupnice do požadovaného uhla.
Uhol je možné stanoviť podľa stupnice (24) pomocou
ukazovateľa (25). Následne rukoväť znovu pevne
utiahnite.
12. Pracovné pokyny
Potom čo ste všetko vykonali podľa predchádzajú-
cich popisov, môžete začať s obrábaním.
POZOR: Ruky vždy udržiavajte v dostatočnej vzdia-
lenosti od zón rezania a v žiadnom prípade sa nepo-
kúšajte dosiahnuť tieto pri rezaní.
FIXÁCIA OBROBKU
Pre fixovanie obrobku tento upnite pomocou upínača
obrobku (10 – obr. 1) na pracovný stôl.
120 x 60 mm
80 x 60 mm
120 x 35 mm
80 x 35 mm
