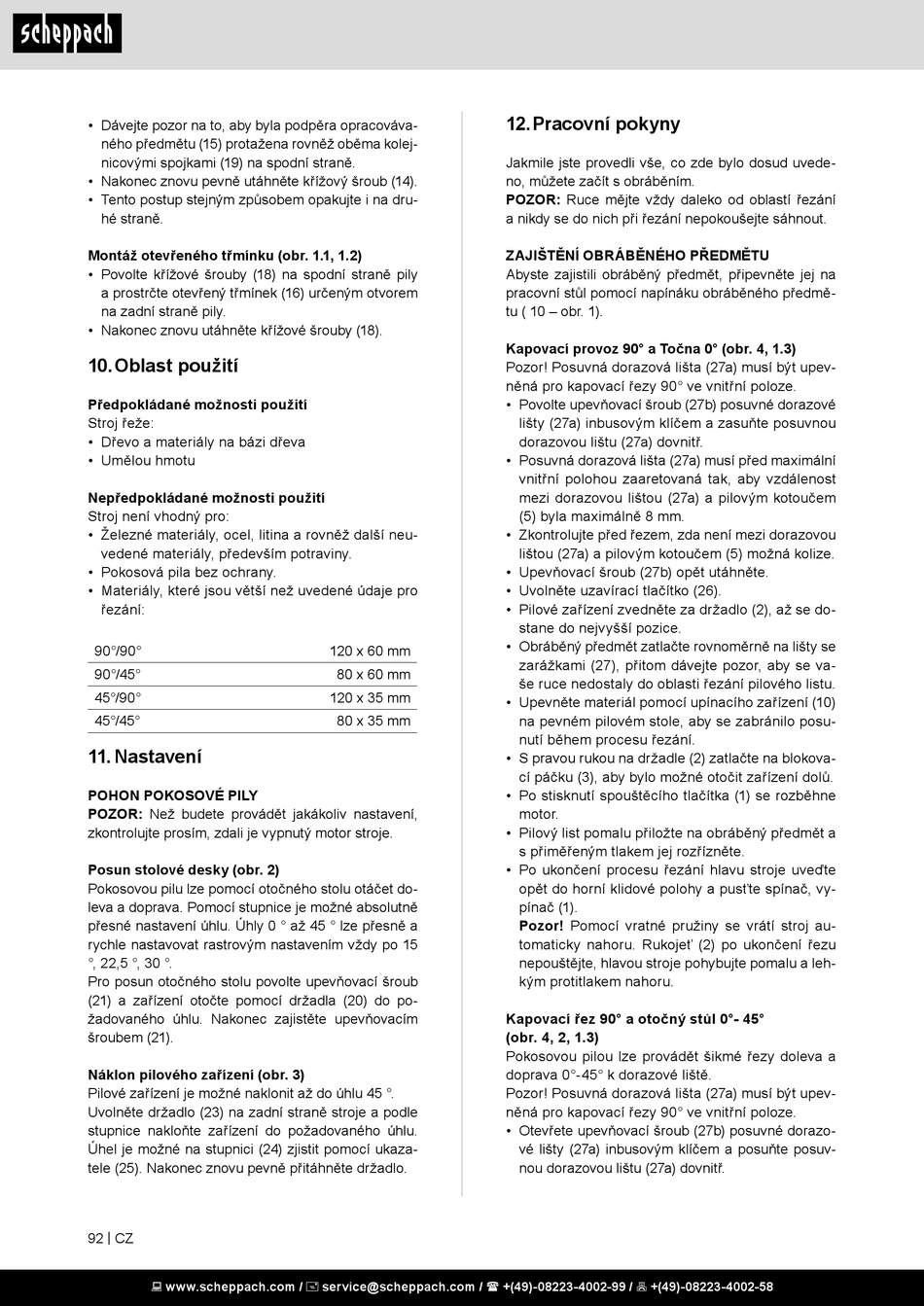

• Dávejte pozor na to, aby byla podpěra opracováva-
ného předmětu (15) protažena rovněž oběma kolej-
nicovými spojkami (19) na spodní straně.
• Nakonec znovu pevně utáhněte křížový šroub (14).
• Tento postup stejným způsobem opakujte i na dru-
hé straně.
Montáž otevřeného třmínku (obr. 1.1, 1.2)
• Povolte křížové šrouby (18) na spodní straně pily
a prostrčte otevřený třmínek (16) určeným otvorem
na zadní straně pily.
• Nakonec znovu utáhněte křížové šrouby (18).
10. Oblast použití
Předpokládané možnosti použití
Stroj řeže:
• Dřevo a materiály na bázi dřeva
• Umělou hmotu
Nepředpokládané možnosti použití
Stroj není vhodný pro:
• Železné materiály, ocel, litina a rovněž další neu-
vedené materiály, především potraviny.
• Pokosová pila bez ochrany.
• Materiály, které jsou větší než uvedené údaje pro
řezání:
90°/90°
90°/45°
45°/90°
45°/45°
11. Nastavení
POHON POKOSOVÉ PILY
POZOR: Než budete provádět jakákoliv nastavení,
zkontrolujte prosím, zdali je vypnutý motor stroje.
Posun stolové desky (obr. 2)
Pokosovou pilu lze pomocí otočného stolu otáčet do-
leva a doprava. Pomocí stupnice je možné absolutně
přesné nastavení úhlu. Úhly 0 ° až 45 ° lze přesně a
rychle nastavovat rastrovým nastavením vždy po 15
°, 22,5 °, 30 °.
Pro posun otočného stolu povolte upevňovací šroub
(21) a zařízení otočte pomocí držadla (20) do po-
žadovaného úhlu. Nakonec zajistěte upevňovacím
šroubem (21).
Náklon pilového zařízení (obr. 3)
Pilové zařízení je možné naklonit až do úhlu 45 °.
Uvolněte držadlo (23) na zadní straně stroje a podle
stupnice nakloňte zařízení do požadovaného úhlu.
Úhel je možné na stupnici (24) zjistit pomocí ukaza-
tele (25). Nakonec znovu pevně přitáhněte držadlo.
92 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
120 x 60 mm
80 x 60 mm
120 x 35 mm
80 x 35 mm
12. Pracovní pokyny
Jakmile jste provedli vše, co zde bylo dosud uvede-
no, můžete začít s obráběním.
POZOR: Ruce mějte vždy daleko od oblastí řezání
a nikdy se do nich při řezání nepokoušejte sáhnout.
ZAJIŠTĚNÍ OBRÁBĚNÉHO PŘEDMĚTU
Abyste zajistili obráběný předmět, připevněte jej na
pracovní stůl pomocí napínáku obráběného předmě-
tu ( 10 – obr. 1).
Kapovací provoz 90° a Točna 0° (obr. 4, 1.3)
Pozor! Posuvná dorazová lišta (27a) musí být upev-
něná pro kapovací řezy 90° ve vnitřní poloze.
• Povolte upevňovací šroub (27b) posuvné dorazové
lišty (27a) inbusovým klíčem a zasuňte posuvnou
dorazovou lištu (27a) dovnitř.
• Posuvná dorazová lišta (27a) musí před maximální
vnitřní polohou zaaretovaná tak, aby vzdálenost
mezi dorazovou lištou (27a) a pilovým kotoučem
(5) byla maximálně 8 mm.
• Zkontrolujte před řezem, zda není mezi dorazovou
lištou (27a) a pilovým kotoučem (5) možná kolize.
• Upevňovací šroub (27b) opět utáhněte.
• Uvolněte uzavírací tlačítko (26).
• Pilové zařízení zvedněte za držadlo (2), až se do-
stane do nejvyšší pozice.
• Obráběný předmět zatlačte rovnoměrně na lišty se
zarážkami (27), přitom dávejte pozor, aby se va-
še ruce nedostaly do oblasti řezání pilového listu.
• Upevněte materiál pomocí upínacího zařízení (10)
na pevném pilovém stole, aby se zabránilo posu-
nutí během procesu řezání.
• S pravou rukou na držadle (2) zatlačte na blokova-
cí páčku (3), aby bylo možné otočit zařízení dolů.
• Po stisknutí spouštěcího tlačítka (1) se rozběhne
motor.
• Pilový list pomalu přiložte na obráběný předmět a
s přiměřeným tlakem jej rozřízněte.
• Po ukončení procesu řezání hlavu stroje uveďte
opět do horní klidové polohy a pusťte spínač, vy-
pínač (1).
Pozor! Pomocí vratné pružiny se vrátí stroj au-
tomaticky nahoru. Rukojeť (2) po ukončení řezu
nepouštějte, hlavou stroje pohybujte pomalu a leh-
kým protitlakem nahoru.
Kapovací řez 90° a otočný stůl 0°- 45°
(obr. 4, 2, 1.3)
Pokosovou pilou lze provádět šikmé řezy doleva a
doprava 0°-45° k dorazové liště.
Pozor! Posuvná dorazová lišta (27a) musí být upev-
něná pro kapovací řezy 90° ve vnitřní poloze.
• Otevřete upevňovací šroub (27b) posuvné dorazo-
vé lišty (27a) inbusovým klíčem a posuňte posuv-
nou dorazovou lištu (27a) dovnitř.
