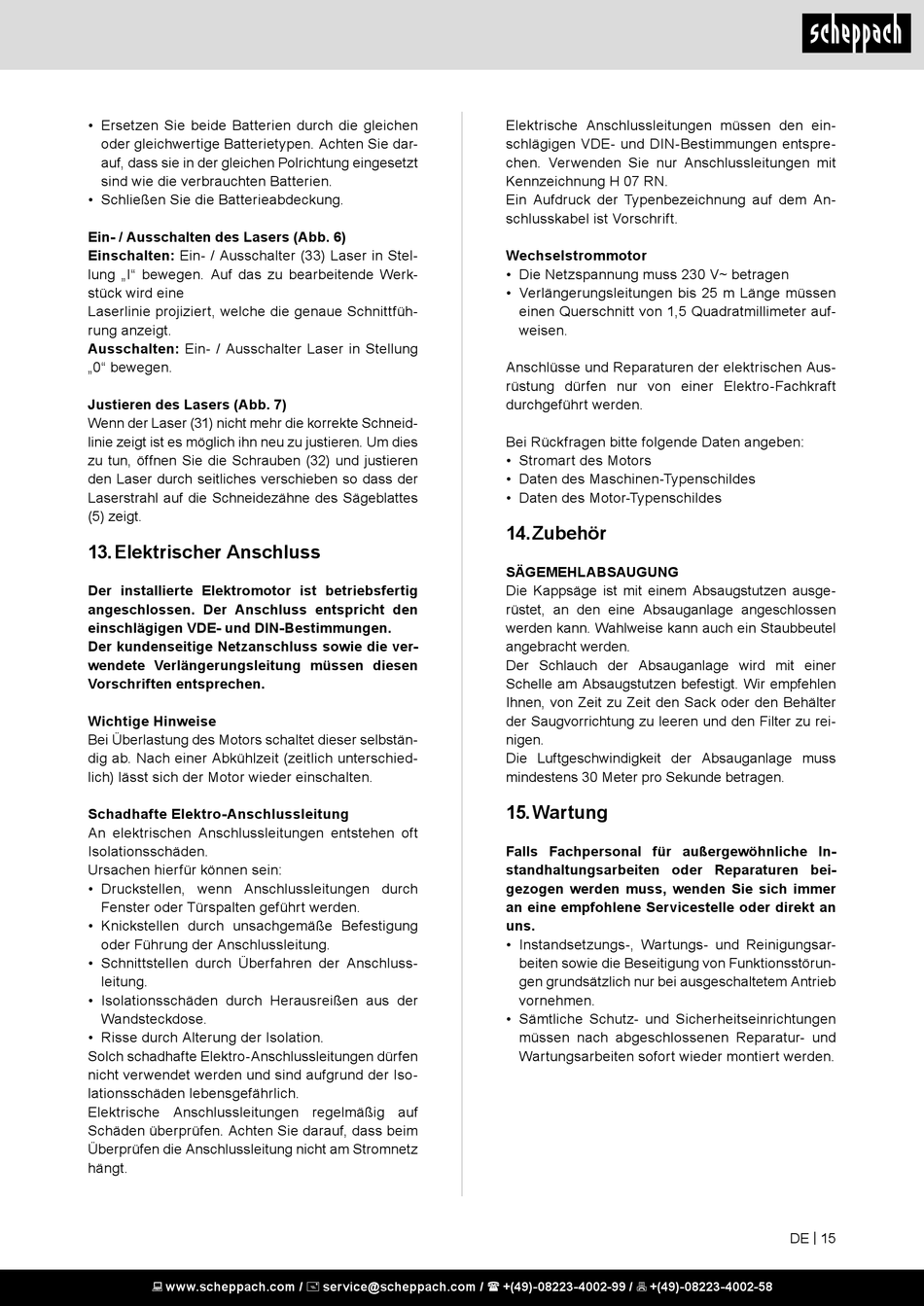

• Ersetzen Sie beide Batterien durch die gleichen
oder gleichwertige Batterietypen. Achten Sie dar-
auf, dass sie in der gleichen Polrichtung eingesetzt
sind wie die verbrauchten Batterien.
• Schließen Sie die Batterieabdeckung.
Ein- / Ausschalten des Lasers (Abb. 6)
Einschalten: Ein- / Ausschalter (33) Laser in Stel-
lung „I" bewegen. Auf das zu bearbeitende Werk-
stück wird eine
Laserlinie projiziert, welche die genaue Schnittfüh-
rung anzeigt.
Ausschalten: Ein- / Ausschalter Laser in Stellung
„0" bewegen.
Justieren des Lasers (Abb. 7)
Wenn der Laser (31) nicht mehr die korrekte Schneid-
linie zeigt ist es möglich ihn neu zu justieren. Um dies
zu tun, öffnen Sie die Schrauben (32) und justieren
den Laser durch seitliches verschieben so dass der
Laserstrahl auf die Schneidezähne des Sägeblattes
(5) zeigt.

13. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig
ange schlos sen. Der Anschluss entspricht den
einschlägigen VDE- und DIN-Be stim mungen.
Der kundenseitige Netzanschluss sowie die ver-
wendete Ver län gerungsleitung müssen diesen
Vorschriften ent spre chen.
Wichtige Hinweise
Bei Überlastung des Motors schaltet dieser selbstän-
dig ab. Nach einer Abkühlzeit (zeitlich unterschied-
lich) lässt sich der Motor wieder einschalten.
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschluss-
leitung.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Iso-
lationsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf
Schäden überprüfen. Achten Sie darauf, dass beim
Überprüfen die Anschlussleitung nicht am Stromnetz
hängt.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Elektrische Anschlussleitungen müssen den ein-
schlägigen VDE- und DIN-Bestimmungen entspre-
chen. Verwenden Sie nur Anschlussleitungen mit
Kennzeichnung H 07 RN.
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
Wechselstrommotor
• Die Netzspannung muss 230 V~ betragen
• Verlängerungsleitungen bis 25 m Länge müssen
einen Querschnitt von 1,5 Quadratmillimeter auf-
weisen.
Anschlüsse und Reparaturen der elektrischen Aus-
rüstung dürfen nur von einer Elektro-Fachkraft
durchgeführt werden.
Bei Rückfragen bitte folgende Daten angeben:
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typenschildes
14. Zubehör
SÄGEMEHLABSAUGUNG
Die Kappsäge ist mit einem Absaugstutzen ausge-
rüstet, an den eine Absauganlage angeschlossen
werden kann. Wahlweise kann auch ein Staubbeutel
angebracht werden.
Der Schlauch der Absauganlage wird mit einer
Schelle am Absaugstutzen befestigt. Wir empfehlen
Ihnen, von Zeit zu Zeit den Sack oder den Behälter
der Saugvorrichtung zu leeren und den Filter zu rei-
nigen.
Die Luftgeschwindigkeit der Absauganlage muss
mindestens 30 Meter pro Sekunde betragen.

15. Wartung

Falls Fachpersonal für außergewöhnliche In-
standhaltungsarbeiten oder Reparaturen bei-
gezogen werden muss, wenden Sie sich immer
an eine empfohlene Servicestelle oder direkt an
uns.
• Instandsetzungs-, Wartungs- und Reinigungsar-
beiten sowie die Beseitigung von Funktionsstörun-
gen grundsätzlich nur bei ausgeschaltetem Antrieb
vornehmen.
• Sämtliche Schutz- und Sicherheitseinrichtungen
müssen nach abgeschlossenen Reparatur- und
Wartungsarbeiten sofort wieder montiert werden.
DE | 15
