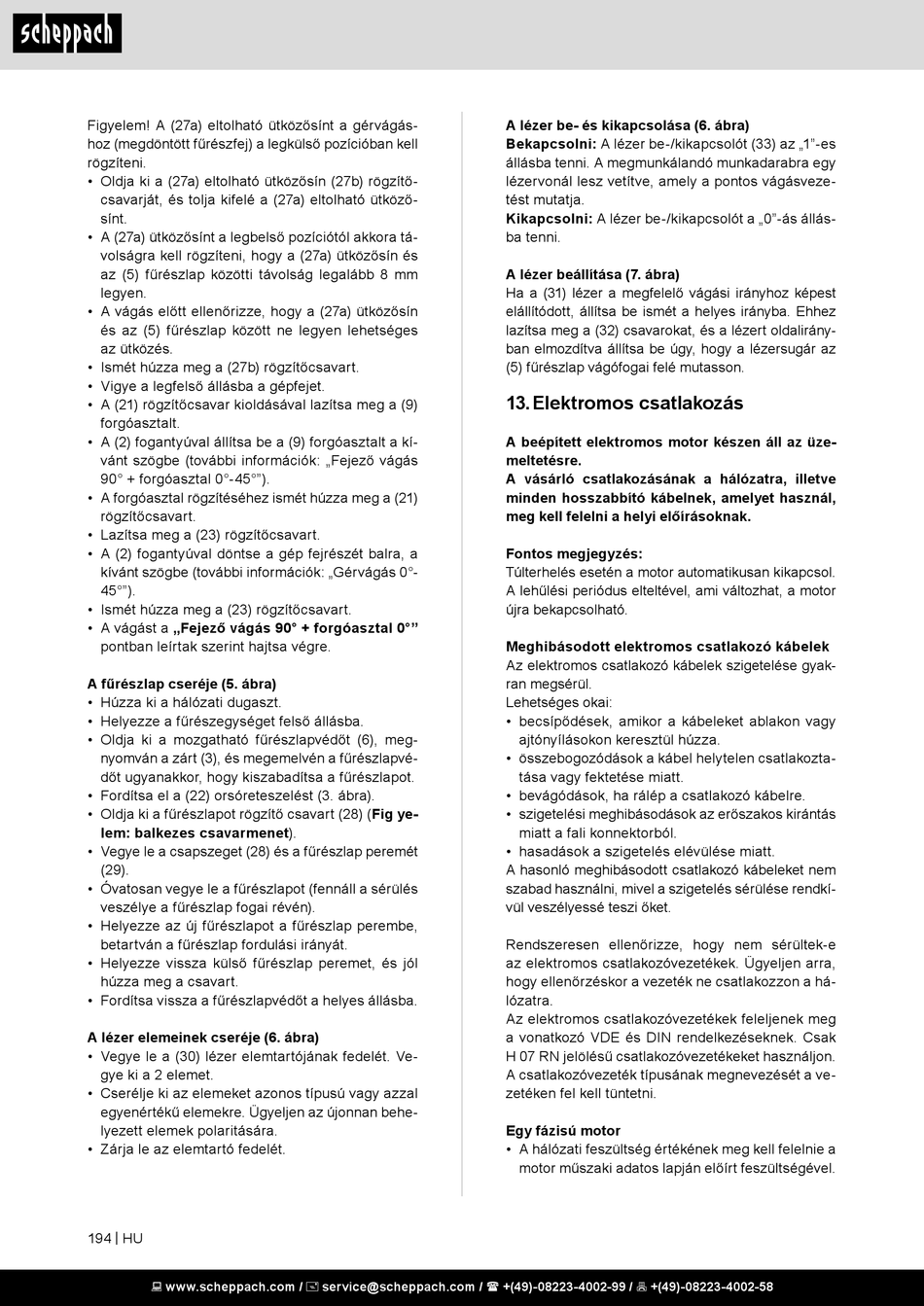

Figyelem! A (27a) eltolható ütközősínt a gérvágás-
hoz (megdöntött fűrészfej) a legkülső pozícióban kell
rögzíteni.
• Oldja ki a (27a) eltolható ütközősín (27b) rögzítő-
csavarját, és tolja kifelé a (27a) eltolható ütköző-
sínt.
• A (27a) ütközősínt a legbelső pozíciótól akkora tá-
volságra kell rögzíteni, hogy a (27a) ütközősín és
az (5) fűrészlap közötti távolság legalább 8 mm
legyen.
• A vágás előtt ellenőrizze, hogy a (27a) ütközősín
és az (5) fűrészlap között ne legyen lehetséges
az ütközés.
• Ismét húzza meg a (27b) rögzítőcsavart.
• Vigye a legfelső állásba a gépfejet.
• A (21) rögzítőcsavar kioldásával lazítsa meg a (9)
forgóasztalt.
• A (2) fogantyúval állítsa be a (9) forgóasztalt a kí-
vánt szögbe (további információk: „Fejező vágás
90° + forgóasztal 0°-45°").
• A forgóasztal rögzítéséhez ismét húzza meg a (21)
rögzítőcsavart.
• Lazítsa meg a (23) rögzítőcsavart.
• A (2) fogantyúval döntse a gép fejrészét balra, a
kívánt szögbe (további információk: „Gérvágás 0°-
45°").
• Ismét húzza meg a (23) rögzítőcsavart.
• A vágást a „Fejező vágás 90° + forgóasztal 0°"
pontban leírtak szerint hajtsa végre.
A fűrészlap cseréje (5. ábra)
• Húzza ki a hálózati dugaszt.
• Helyezze a fűrészegységet felső állásba.
• Oldja ki a mozgatható fűrészlapvédőt (6), meg-
nyomván a zárt (3), és megemelvén a fűrészlapvé-
dőt ugyanakkor, hogy kiszabadítsa a fűrészlapot.
• Fordítsa el a (22) orsóreteszelést (3. ábra).
• Oldja ki a fűrészlapot rögzítő csavart (28) (Fig ye-
lem: balkezes csavarmenet).
• Vegye le a csapszeget (28) és a fűrészlap peremét
(29).
• Óvatosan vegye le a fűrészlapot (fennáll a sérülés
veszélye a fűrészlap fogai révén).
• Helyezze az új fűrészlapot a fűrészlap perembe,
betartván a fűrészlap fordulási irányát.
• Helyezze vissza külső fűrészlap peremet, és jól
húzza meg a csavart.
• Fordítsa vissza a fűrészlapvédőt a helyes állásba.
A lézer elemeinek cseréje (6. ábra)
• Vegye le a (30) lézer elemtartójának fedelét. Ve-
gye ki a 2 elemet.
• Cserélje ki az elemeket azonos típusú vagy azzal
egyenértékű elemekre. Ügyeljen az újonnan behe-
lyezett elemek polaritására.
• Zárja le az elemtartó fedelét.
194 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
A lézer be- és kikapcsolása (6. ábra)
Bekapcsolni: A lézer be-/kikapcsolót (33) az „1"-es
állásba tenni. A megmunkálandó munkadarabra egy
lézervonál lesz vetítve, amely a pontos vágásveze-
tést mutatja.
Kikapcsolni: A lézer be-/kikapcsolót a „0"-ás állás-
ba tenni.
A lézer beállítása (7. ábra)
Ha a (31) lézer a megfelelő vágási irányhoz képest
elállítódott, állítsa be ismét a helyes irányba. Ehhez
lazítsa meg a (32) csavarokat, és a lézert oldalirány-
ban elmozdítva állítsa be úgy, hogy a lézersugár az
(5) fűrészlap vágófogai felé mutasson.
13. Elektromos csatlakozás
A beépített elektromos motor készen áll az üze-
meltetésre.
A vásárló csatlakozásának a hálózatra, illetve
minden hosszabbító kábelnek, amelyet használ,
meg kell felelni a helyi előírásoknak.
Fontos megjegyzés:
Túlterhelés esetén a motor automatikusan kikapcsol.
A lehűlési periódus elteltével, ami változhat, a motor
újra bekapcsolható.
Meghibásodott elektromos csatlakozó kábelek
Az elektromos csatlakozó kábelek szigetelése gyak-
ran megsérül.
Lehetséges okai:
• becsípődések, amikor a kábeleket ablakon vagy
ajtónyílásokon keresztül húzza.
• összebogozódások a kábel helytelen csatlakozta-
tása vagy fektetése miatt.
• bevágódások, ha rálép a csatlakozó kábelre.
• szigetelési meghibásodások az erőszakos kirántás
miatt a fali konnektorból.
• hasadások a szigetelés elévülése miatt.
A hasonló meghibásodott csatlakozó kábeleket nem
szabad használni, mivel a szigetelés sérülése rendkí-
vül veszélyessé teszi őket.
Rendszeresen ellenőrizze, hogy nem sérültek-e
az elektromos csatlakozóvezetékek. Ügyeljen arra,
hogy ellenőrzéskor a vezeték ne csatlakozzon a há-
lózatra.
Az elektromos csatlakozóvezetékek feleljenek meg
a vonatkozó VDE és DIN rendelkezéseknek. Csak
H 07 RN jelölésű csatlakozóvezetékeket használjon.
A csatlakozóvezeték típusának megnevezését a ve-
zetéken fel kell tüntetni.
Egy fázisú motor
• A hálózati feszültség értékének meg kell felelnie a
motor műszaki adatos lapján előírt feszültségével.
