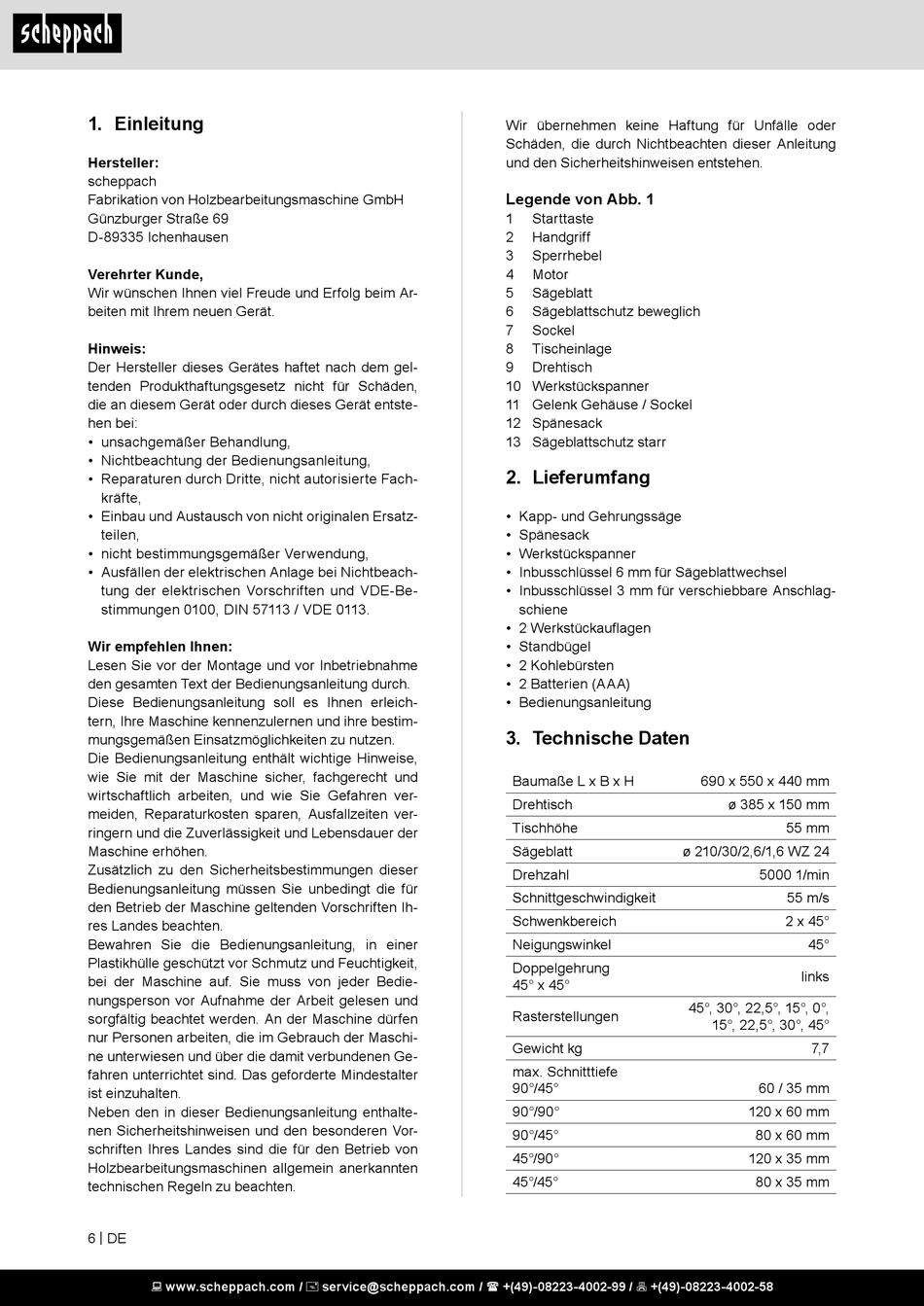

1. Einleitung

Hersteller:
scheppach
Fabrikation von Holzbearbeitungsmaschine GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde,
Wir wünschen Ihnen viel Freude und Erfolg beim Ar-
beiten mit Ihrem neuen Gerät.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem gel-
tenden Produkthaftungsgesetz nicht für Schäden,
die an diesem Gerät oder durch dieses Gerät entste-
hen bei:
• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanleitung,
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte,
• Einbau und Austausch von nicht originalen Ersatz-
teilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Be-
stimmungen 0100, DIN 57113 / VDE 0113.
Wir empfehlen Ihnen:
Lesen Sie vor der Montage und vor Inbetriebnahme
den ge samten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleich-
tern, Ihre Ma schine kennenzulernen und ihre bestim-
mungsgemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise,
wie Sie mit der Maschine sicher, fachgerecht und
wirt schaft lich arbeiten, und wie Sie Gefahren ver-
meiden, Reparaturkosten sparen, Ausfallzeiten ver-
ringern und die Zuverlässigkeit und Lebensdauer der
Maschine erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser
Bedienungsanleitung müssen Sie unbedingt die für
den Be trieb der Maschine geltenden Vorschriften Ih-
res Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer
Plas tik hülle geschützt vor Schmutz und Feuchtigkeit,
bei der Maschine auf. Sie muss von jeder Bedie-
nungsperson vor Aufnahme der Arbeit gelesen und
sorgfältig beachtet wer den. An der Maschine dürfen
nur Personen arbeiten, die im Gebrauch der Maschi-
ne unterwiesen und über die damit verbundenen Ge-
fahren unterrichtet sind. Das ge for der te Mindestalter
ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthalte-
nen Si cherheitshinweisen und den besonderen Vor-
schriften Ih res Landes sind die für den Betrieb von
Holzbearbeitungs maschinen allgemein anerkannten
technischen Regeln zu beachten.
6 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
Legende von Abb. 1
1 Starttaste
2 Handgriff
3 Sperrhebel
4 Motor
5 Sägeblatt
6 Sägeblattschutz beweglich
7 Sockel
8 Tischeinlage
9 Drehtisch
10 Werkstückspanner
11 Gelenk Gehäuse / Sockel
12 Spänesack
13 Sägeblattschutz starr

2. Lieferumfang

• Kapp- und Gehrungssäge
• Spänesack
• Werkstückspanner
• Inbusschlüssel 6 mm für Sägeblattwechsel
• Inbusschlüssel 3 mm für verschiebbare Anschlag-
schiene
• 2 Werkstückauflagen
• Standbügel
• 2 Kohlebürsten
• 2 Batterien (AAA)
• Bedienungsanleitung

3. Technische Daten

Baumaße L x B x H
Drehtisch
Tischhöhe
Sägeblatt
Drehzahl
Schnittgeschwindigkeit
Schwenkbereich
Neigungswinkel
Doppelgehrung
45° x 45°
Rasterstellungen
Gewicht kg
max. Schnitttiefe
90°/45°
90°/90°
90°/45°
45°/90°
45°/45°
690 x 550 x 440 mm
ø 385 x 150 mm
55 mm
ø 210/30/2,6/1,6 WZ 24
5000 1/min
55 m/s
2 x 45°
45°
links
45°, 30°, 22,5°, 15°, 0°,
15°, 22,5°, 30°, 45°
7,7
60 / 35 mm
120 x 60 mm
80 x 60 mm
120 x 35 mm
80 x 35 mm
