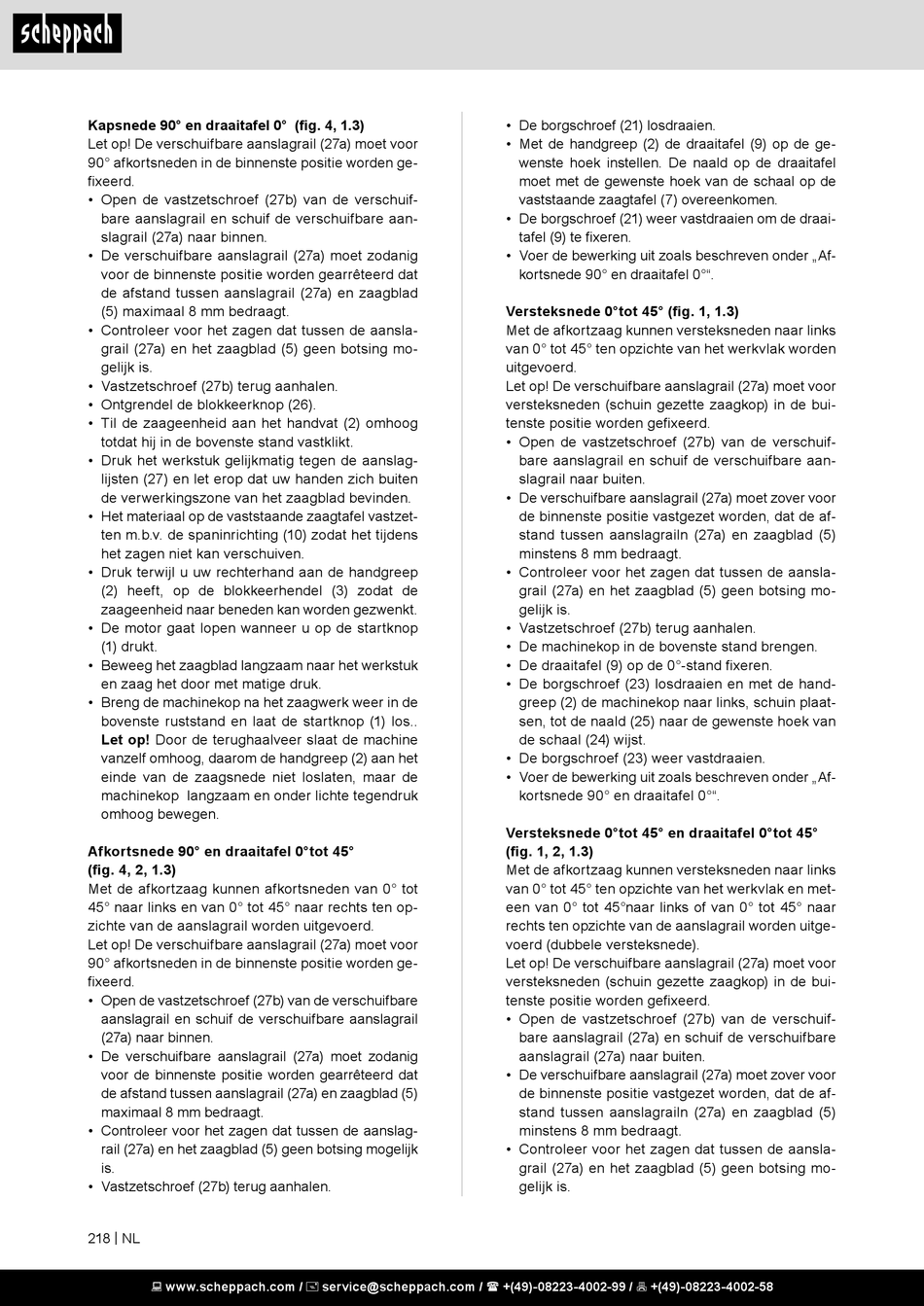

Kapsnede 90° en draaitafel 0° (fig. 4, 1.3)
Let op! De verschuifbare aanslagrail (27a) moet voor
90° afkortsneden in de binnenste positie worden ge-
fixeerd.
• Open de vastzetschroef (27b) van de verschuif-
bare aanslagrail en schuif de verschuifbare aan-
slagrail (27a) naar binnen.
• De verschuifbare aanslagrail (27a) moet zodanig
voor de binnenste positie worden gearrêteerd dat
de afstand tussen aanslagrail (27a) en zaagblad
(5) maximaal 8 mm bedraagt.
• Controleer voor het zagen dat tussen de aansla-
grail (27a) en het zaagblad (5) geen botsing mo-
gelijk is.
• Vastzetschroef (27b) terug aanhalen.
• Ontgrendel de blokkeerknop (26).
• Til de zaageenheid aan het handvat (2) omhoog
totdat hij in de bovenste stand vastklikt.
• Druk het werkstuk gelijkmatig tegen de aanslag-
lijsten (27) en let erop dat uw handen zich buiten
de verwerkingszone van het zaagblad bevinden.
• Het materiaal op de vaststaande zaagtafel vastzet-
ten m.b.v. de spaninrichting (10) zodat het tijdens
het zagen niet kan verschuiven.
• Druk terwijl u uw rechterhand aan de handgreep
(2) heeft, op de blokkeerhendel (3) zodat de
zaageenheid naar beneden kan worden gezwenkt.
• De motor gaat lopen wanneer u op de startknop
(1) drukt.
• Beweeg het zaagblad langzaam naar het werkstuk
en zaag het door met matige druk.
• Breng de machinekop na het zaagwerk weer in de
bovenste ruststand en laat de startknop (1) los..
Let op! Door de terughaalveer slaat de machine
vanzelf omhoog, daarom de handgreep (2) aan het
einde van de zaagsnede niet loslaten, maar de
machinekop langzaam en onder lichte tegendruk
omhoog bewegen.
Afkortsnede 90° en draaitafel 0°tot 45°
(fig. 4, 2, 1.3)
Met de afkortzaag kunnen afkortsneden van 0° tot
45° naar links en van 0° tot 45° naar rechts ten op-
zichte van de aanslagrail worden uitgevoerd.
Let op! De verschuifbare aanslagrail (27a) moet voor
90° afkortsneden in de binnenste positie worden ge-
fixeerd.
• Open de vastzetschroef (27b) van de verschuifbare
aanslagrail en schuif de verschuifbare aanslagrail
(27a) naar binnen.
• De verschuifbare aanslagrail (27a) moet zodanig
voor de binnenste positie worden gearrêteerd dat
de afstand tussen aanslagrail (27a) en zaagblad (5)
maximaal 8 mm bedraagt.
• Controleer voor het zagen dat tussen de aanslag-
rail (27a) en het zaagblad (5) geen botsing mogelijk
is.
• Vastzetschroef (27b) terug aanhalen.
218 | NL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• De borgschroef (21) losdraaien.
• Met de handgreep (2) de draaitafel (9) op de ge-
wenste hoek instellen. De naald op de draaitafel
moet met de gewenste hoek van de schaal op de
vaststaande zaagtafel (7) overeenkomen.
• De borgschroef (21) weer vastdraaien om de draai-
tafel (9) te fixeren.
• Voer de bewerking uit zoals beschreven onder „Af-
kortsnede 90° en draaitafel 0°".
Versteksnede 0°tot 45° (fig. 1, 1.3)
Met de afkortzaag kunnen versteksneden naar links
van 0° tot 45° ten opzichte van het werkvlak worden
uitgevoerd.
Let op! De verschuifbare aanslagrail (27a) moet voor
versteksneden (schuin gezette zaagkop) in de bui-
tenste positie worden gefixeerd.
• Open de vastzetschroef (27b) van de verschuif-
bare aanslagrail en schuif de verschuifbare aan-
slagrail naar buiten.
• De verschuifbare aanslagrail (27a) moet zover voor
de binnenste positie vastgezet worden, dat de af-
stand tussen aanslagrailn (27a) en zaagblad (5)
minstens 8 mm bedraagt.
• Controleer voor het zagen dat tussen de aansla-
grail (27a) en het zaagblad (5) geen botsing mo-
gelijk is.
• Vastzetschroef (27b) terug aanhalen.
• De machinekop in de bovenste stand brengen.
• De draaitafel (9) op de 0°-stand fixeren.
• De borgschroef (23) losdraaien en met de hand-
greep (2) de machinekop naar links, schuin plaat-
sen, tot de naald (25) naar de gewenste hoek van
de schaal (24) wijst.
• De borgschroef (23) weer vastdraaien.
• Voer de bewerking uit zoals beschreven onder „Af-
kortsnede 90° en draaitafel 0°".
Versteksnede 0°tot 45° en draaitafel 0°tot 45°
(fig. 1, 2, 1.3)
Met de afkortzaag kunnen versteksneden naar links
van 0° tot 45° ten opzichte van het werkvlak en met-
een van 0° tot 45°naar links of van 0° tot 45° naar
rechts ten opzichte van de aanslagrail worden uitge-
voerd (dubbele versteksnede).
Let op! De verschuifbare aanslagrail (27a) moet voor
versteksneden (schuin gezette zaagkop) in de bui-
tenste positie worden gefixeerd.
• Open de vastzetschroef (27b) van de verschuif-
bare aanslagrail (27a) en schuif de verschuifbare
aanslagrail (27a) naar buiten.
• De verschuifbare aanslagrail (27a) moet zover voor
de binnenste positie vastgezet worden, dat de af-
stand tussen aanslagrailn (27a) en zaagblad (5)
minstens 8 mm bedraagt.
• Controleer voor het zagen dat tussen de aansla-
grail (27a) en het zaagblad (5) geen botsing mo-
gelijk is.
