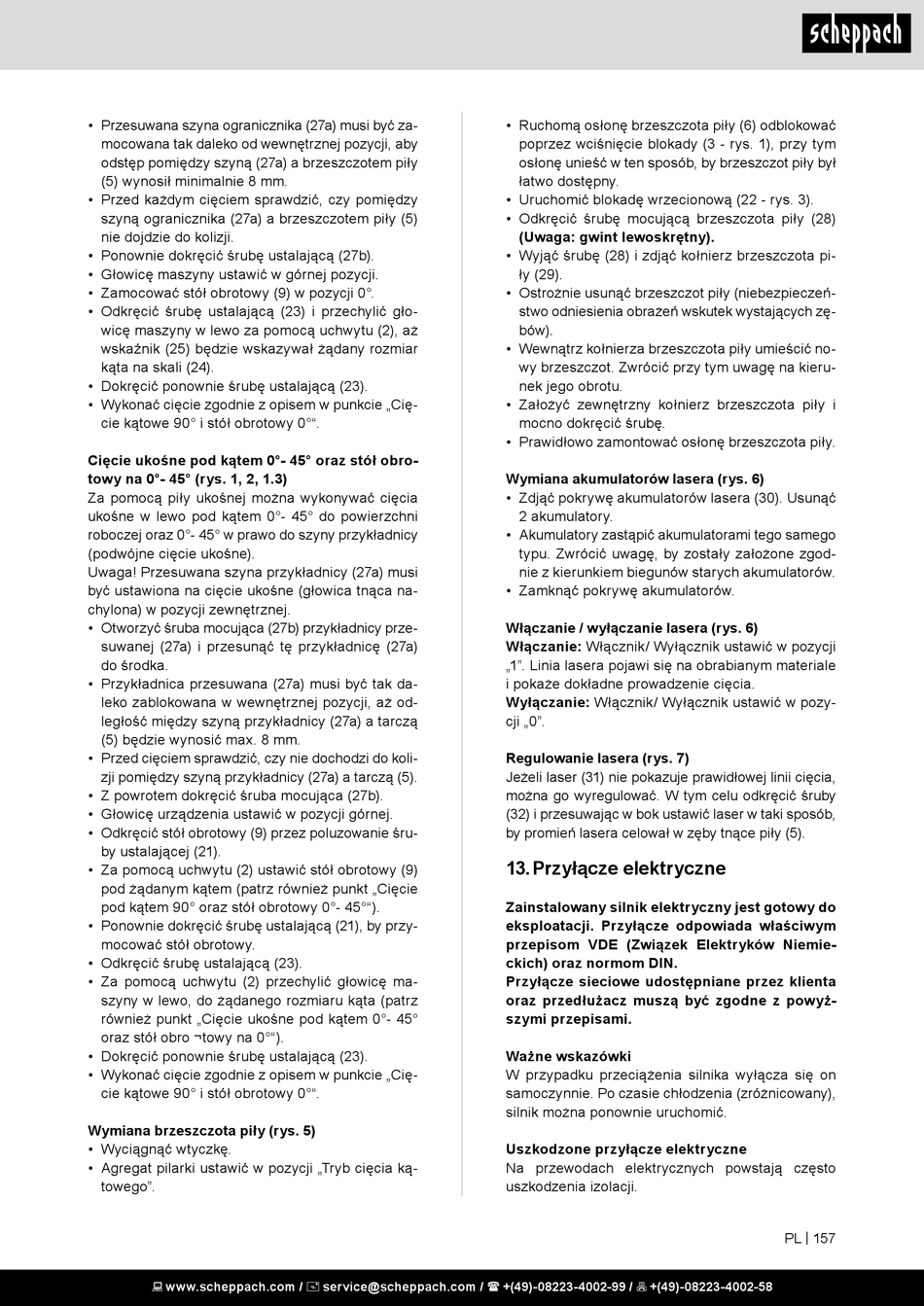

• Przesuwana szyna ogranicznika (27a) musi być za-
mocowana tak daleko od wewnętrznej pozycji, aby
odstęp pomiędzy szyną (27a) a brzeszczotem piły
(5) wynosił minimalnie 8 mm.
• Przed każdym cięciem sprawdzić, czy pomiędzy
szyną ogranicznika (27a) a brzeszczotem piły (5)
nie dojdzie do kolizji.
• Ponownie dokręcić śrubę ustalającą (27b).
• Głowicę maszyny ustawić w górnej pozycji.
• Zamocować stół obrotowy (9) w pozycji 0°.
• Odkręcić śrubę ustalającą (23) i przechylić gło-
wicę maszyny w lewo za pomocą uchwytu (2), aż
wskaźnik (25) będzie wskazywał żądany rozmiar
kąta na skali (24).
• Dokręcić ponownie śrubę ustalającą (23).
• Wykonać cięcie zgodnie z opisem w punkcie „Cię-
cie kątowe 90° i stół obrotowy 0°".
Cięcie ukośne pod kątem 0°- 45° oraz stół obro-
towy na 0°- 45° (rys. 1, 2, 1.3)
Za pomocą piły ukośnej można wykonywać cięcia
ukośne w lewo pod kątem 0°- 45° do powierzchni
roboczej oraz 0°- 45° w prawo do szyny przykładnicy
(podwójne cięcie ukośne).
Uwaga! Przesuwana szyna przykładnicy (27a) musi
być ustawiona na cięcie ukośne (głowica tnąca na-
chylona) w pozycji zewnętrznej.
• Otworzyć śruba mocująca (27b) przykładnicy prze-
suwanej (27a) i przesunąć tę przykładnicę (27a)
do środka.
• Przykładnica przesuwana (27a) musi być tak da-
leko zablokowana w wewnętrznej pozycji, aż od-
ległość między szyną przykładnicy (27a) a tarczą
(5) będzie wynosić max. 8 mm.
• Przed cięciem sprawdzić, czy nie dochodzi do koli-
zji pomiędzy szyną przykładnicy (27a) a tarczą (5).
• Z powrotem dokręcić śruba mocująca (27b).
• Głowicę urządzenia ustawić w pozycji górnej.
• Odkręcić stół obrotowy (9) przez poluzowanie śru-
by ustalającej (21).
• Za pomocą uchwytu (2) ustawić stół obrotowy (9)
pod żądanym kątem (patrz również punkt „Cięcie
pod kątem 90° oraz stół obrotowy 0°- 45°").
• Ponownie dokręcić śrubę ustalającą (21), by przy-
mocować stół obrotowy.
• Odkręcić śrubę ustalającą (23).
• Za pomocą uchwytu (2) przechylić głowicę ma-
szyny w lewo, do żądanego rozmiaru kąta (patrz
również punkt „Cięcie ukośne pod kątem 0°- 45°
oraz stół obro ¬towy na 0°").
• Dokręcić ponownie śrubę ustalającą (23).
• Wykonać cięcie zgodnie z opisem w punkcie „Cię-
cie kątowe 90° i stół obrotowy 0°".
Wymiana brzeszczota piły (rys. 5)
• Wyciągnąć wtyczkę.
• Agregat pilarki ustawić w pozycji „Tryb cięcia ką-
towego".
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Ruchomą osłonę brzeszczota piły (6) odblokować
poprzez wciśnięcie blokady (3 - rys. 1), przy tym
osłonę unieść w ten sposób, by brzeszczot piły był
łatwo dostępny.
• Uruchomić blokadę wrzecionową (22 - rys. 3).
• Odkręcić śrubę mocującą brzeszczota piły (28)
(Uwaga: gwint lewoskrętny).
• Wyjąć śrubę (28) i zdjąć kołnierz brzeszczota pi-
ły (29).
• Ostrożnie usunąć brzeszczot piły (niebezpieczeń-
stwo odniesienia obrażeń wskutek wystających zę-
bów).
• Wewnątrz kołnierza brzeszczota piły umieścić no-
wy brzeszczot. Zwrócić przy tym uwagę na kieru-
nek jego obrotu.
• Założyć zewnętrzny kołnierz brzeszczota piły i
mocno dokręcić śrubę.
• Prawidłowo zamontować osłonę brzeszczota piły.
Wymiana akumulatorów lasera (rys. 6)
• Zdjąć pokrywę akumulatorów lasera (30). Usunąć
2 akumulatory.
• Akumulatory zastąpić akumulatorami tego samego
typu. Zwrócić uwagę, by zostały założone zgod-
nie z kierunkiem biegunów starych akumulatorów.
• Zamknąć pokrywę akumulatorów.
Włączanie / wyłączanie lasera (rys. 6)
Włączanie: Włącznik/ Wyłącznik ustawić w pozycji
„1". Linia lasera pojawi się na obrabianym materiale
i pokaże dokładne prowadzenie cięcia.
Wyłączanie: Włącznik/ Wyłącznik ustawić w pozy-
cji „0".
Regulowanie lasera (rys. 7)
Jeżeli laser (31) nie pokazuje prawidłowej linii cięcia,
można go wyregulować. W tym celu odkręcić śruby
(32) i przesuwając w bok ustawić laser w taki sposób,
by promień lasera celował w zęby tnące piły (5).
13. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do
eksploatacji. Przyłącze odpowiada właściwym
przepisom VDE (Związek Elektryków Niemie-
ckich) oraz normom DIN.
Przyłącze sieciowe udostępniane przez klienta
oraz przedłużacz muszą być zgodne z powyż-
szymi przepisami.
Ważne wskazówki
W przypadku przeciążenia silnika wyłącza się on
samoczynnie. Po czasie chłodzenia (zróżnicowany),
silnik można ponownie uruchomić.
Uszkodzone przyłącze elektryczne
Na przewodach elektrycznych powstają często
uszkodzenia izolacji.
PL | 157
