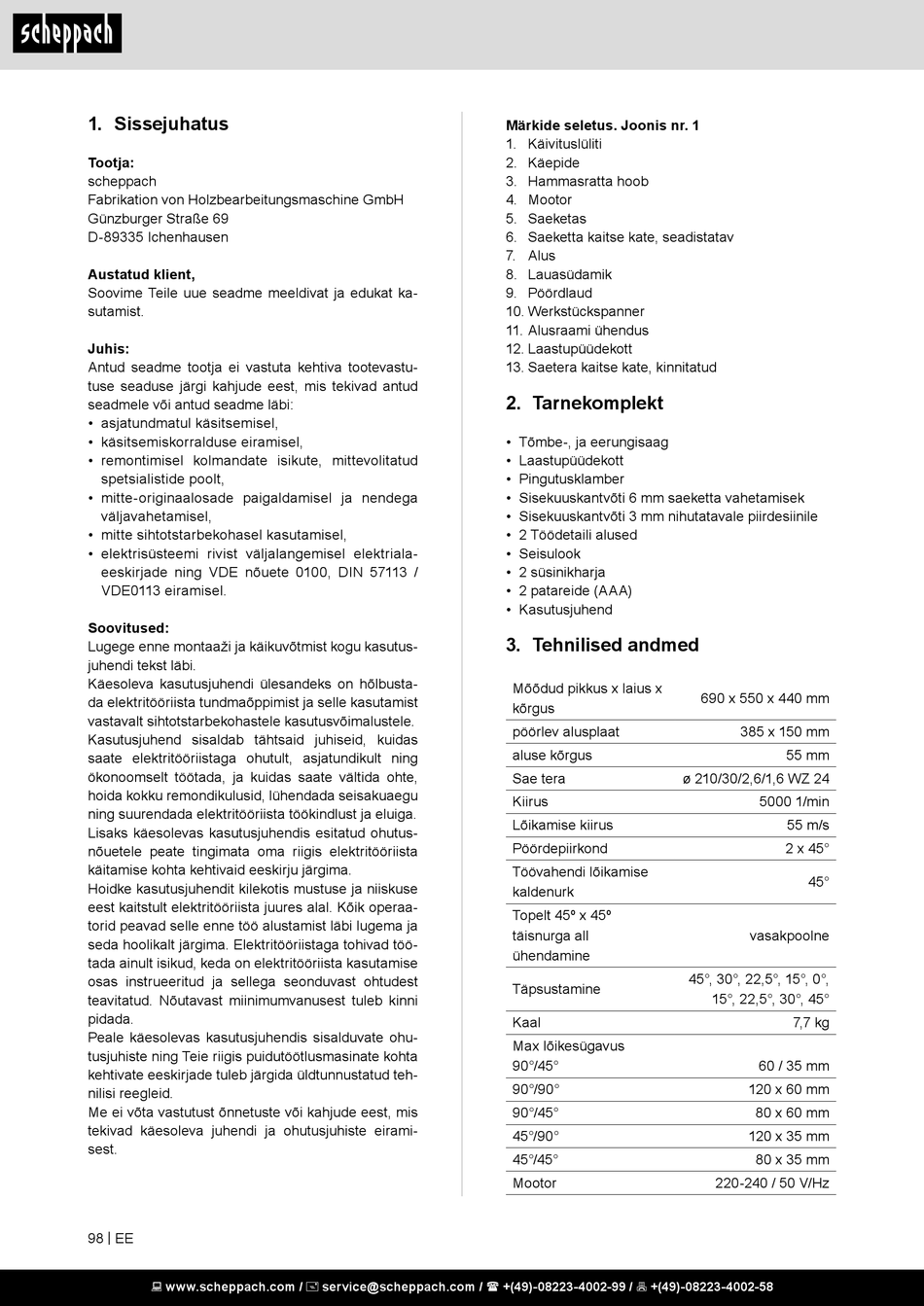

1. Sissejuhatus

Tootja:
scheppach
Fabrikation von Holzbearbeitungsmaschine GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Austatud klient,
Soovime Teile uue seadme meeldivat ja edukat ka-
sutamist.
Juhis:
Antud seadme tootja ei vastuta kehtiva tootevastu-
tuse seaduse järgi kahjude eest, mis tekivad antud
seadmele või antud seadme läbi:
• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud
spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega
väljavahetamisel,
• mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektriala-
eeskirjade ning VDE nõuete 0100, DIN 57113 /
VDE0113 eiramisel.
Soovitused:
Lugege enne montaaži ja käikuvõtmist kogu kasutus-
juhendi tekst läbi.
Käesoleva kasutusjuhendi ülesandeks on hõlbusta-
da elektritööriista tundmaõppimist ja selle kasutamist
vastavalt sihtotstarbekohastele kasutusvõimalustele.
Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas
saate elektritööriistaga ohutult, asjatundikult ning
ökonoomselt töötada, ja kuidas saate vältida ohte,
hoida kokku remondikulusid, lühendada seisakuaegu
ning suurendada elektritööriista töökindlust ja eluiga.
Lisaks käesolevas kasutusjuhendis esitatud ohutus-
nõuetele peate tingimata oma riigis elektritööriista
käitamise kohta kehtivaid eeskirju järgima.
Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse
eest kaitstult elektritööriista juures alal. Kõik operaa-
torid peavad selle enne töö alustamist läbi lugema ja
seda hoolikalt järgima. Elektritööriistaga tohivad töö-
tada ainult isikud, keda on elektritööriista kasutamise
osas instrueeritud ja sellega seonduvast ohtudest
teavitatud. Nõutavast miinimumvanusest tuleb kinni
pidada.
Peale käesolevas kasutusjuhendis sisalduvate ohu-
tusjuhiste ning Teie riigis puidutöötlusmasinate kohta
kehtivate eeskirjade tuleb järgida üldtunnustatud teh-
nilisi reegleid.
Me ei võta vastutust õnnetuste või kahjude eest, mis
tekivad käesoleva juhendi ja ohutusjuhiste eirami-
sest.
98 | EE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Märkide seletus. Joonis nr. 1
1. Käivituslüliti
2. Käepide
3. Hammasratta hoob
4. Mootor
5. Saeketas
6. Saeketta kaitse kate, seadistatav
7. Alus
8. Lauasüdamik
9. Pöördlaud
10. Werkstückspanner
11. Alusraami ühendus
12. Laastupüüdekott
13. Saetera kaitse kate, kinnitatud

2. Tarnekomplekt

• Tõmbe-, ja eerungisaag
• Laastupüüdekott
• Pingutusklamber
• Sisekuuskantvõti 6 mm saeketta vahetamisek
• Sisekuuskantvõti 3 mm nihutatavale piirdesiinile
• 2 Töödetaili alused
• Seisulook
• 2 süsinikharja
• 2 patareide (AAA)
• Kasutusjuhend

3. Tehnilised andmed

Mõõdud pikkus x laius x
kõrgus
pöörlev alusplaat
aluse kõrgus
Sae tera
Kiirus
Lõikamise kiirus
Pöördepiirkond
Töövahendi lõikamise
kaldenurk
Topelt 45º x 45º
täisnurga all
ühendamine
Täpsustamine
Kaal
Max lõikesügavus
90°/45°
90°/90°
90°/45°
45°/90°
45°/45°
Mootor
690 x 550 x 440 mm
385 x 150 mm
55 mm
ø 210/30/2,6/1,6 WZ 24
5000 1/min
55 m/s
2 x 45°
45°
vasakpoolne
45°, 30°, 22,5°, 15°, 0°,
15°, 22,5°, 30°, 45°
7,7 kg
60 / 35 mm
120 x 60 mm
80 x 60 mm
120 x 35 mm
80 x 35 mm
220-240 / 50 V/Hz
