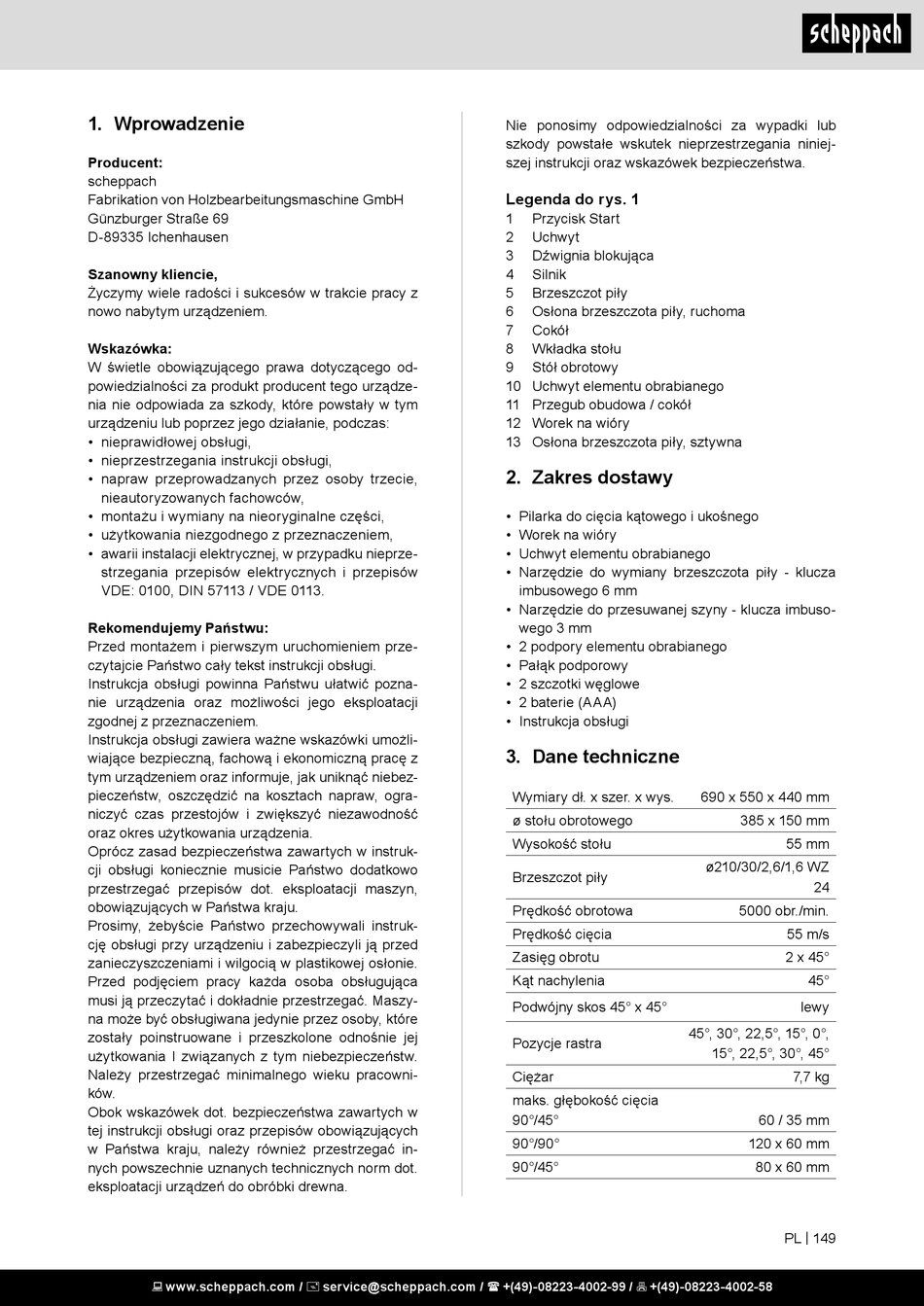

1. Wprowadzenie

Producent:
scheppach
Fabrikation von Holzbearbeitungsmaschine GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Szanowny kliencie,
Życzymy wiele radości i sukcesów w trakcie pracy z
nowo nabytym urządzeniem.
Wskazówka:
W świetle obowiązującego prawa dotyczącego od-
powiedzialności za produkt producent tego urządze-
nia nie odpowiada za szkody, które powstały w tym
urządzeniu lub poprzez jego działanie, podczas:
• nieprawidłowej obsługi,
• nieprzestrzegania instrukcji obsługi,
• napraw przeprowadzanych przez osoby trzecie,
nieautoryzowanych fachowców,
• montażu i wymiany na nieoryginalne części,
• użytkowania niezgodnego z przeznaczeniem,
• awarii instalacji elektrycznej, w przypadku nieprze-
strzegania przepisów elektrycznych i przepisów
VDE: 0100, DIN 57113 / VDE 0113.
Rekomendujemy Państwu:
Przed montażem i pierwszym uruchomieniem prze-
czytajcie Państwo cały tekst instrukcji obsługi.
Instrukcja obsługi powinna Państwu ułatwić pozna-
nie urządzenia oraz możliwości jego eksploatacji
zgodnej z przeznaczeniem.
Instrukcja obsługi zawiera ważne wskazówki umożli-
wiające bezpieczną, fachową i ekonomiczną pracę z
tym urządzeniem oraz informuje, jak uniknąć niebez-
pieczeństw, oszczędzić na kosztach napraw, ogra-
niczyć czas przestojów i zwiększyć niezawodność
oraz okres użytkowania urządzenia.
Oprócz zasad bezpieczeństwa zawartych w instruk-
cji obsługi koniecznie musicie Państwo dodatkowo
przestrzegać przepisów dot. eksploatacji maszyn,
obowiązujących w Państwa kraju.
Prosimy, żebyście Państwo przechowywali instruk-
cję obsługi przy urządzeniu i zabezpieczyli ją przed
zanieczyszczeniami i wilgocią w plastikowej osłonie.
Przed podjęciem pracy każda osoba obsługująca
musi ją przeczytać i dokładnie przestrzegać. Maszy-
na może być obsługiwana jedynie przez osoby, które
zostały poinstruowane i przeszkolone odnośnie jej
użytkowania I związanych z tym niebezpieczeństw.
Należy przestrzegać minimalnego wieku pracowni-
ków.
Obok wskazówek dot. bezpieczeństwa zawartych w
tej instrukcji obsługi oraz przepisów obowiązujących
w Państwa kraju, należy również przestrzegać in-
nych powszechnie uznanych technicznych norm dot.
eksploatacji urządzeń do obróbki drewna.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Nie ponosimy odpowiedzialności za wypadki lub
szkody powstałe wskutek nieprzestrzegania niniej-
szej instrukcji oraz wskazówek bezpieczeństwa.
Legenda do rys. 1
1 Przycisk Start
2 Uchwyt
3 Dźwignia blokująca
4 Silnik
5 Brzeszczot piły
6 Osłona brzeszczota piły, ruchoma
7 Cokół
8 Wkładka stołu
9 Stół obrotowy
10 Uchwyt elementu obrabianego
11 Przegub obudowa / cokół
12 Worek na wióry
13 Osłona brzeszczota piły, sztywna

2. Zakres dostawy

• Pilarka do cięcia kątowego i ukośnego
• Worek na wióry
• Uchwyt elementu obrabianego
• Narzędzie do wymiany brzeszczota piły - klucza
imbusowego 6 mm
• Narzędzie do przesuwanej szyny - klucza imbuso-
wego 3 mm
• 2 podpory elementu obrabianego
• Pałąk podporowy
• 2 szczotki węglowe
• 2 baterie (AAA)
• Instrukcja obsługi

3. Dane techniczne

Wymiary dł. x szer. x wys.
ø stołu obrotowego
Wysokość stołu
Brzeszczot piły
Prędkość obrotowa
Prędkość cięcia
Zasięg obrotu
Kąt nachylenia
Podwójny skos 45° x 45°
Pozycje rastra
Ciężar
maks. głębokość cięcia
90°/45°
90°/90°
90°/45°
690 x 550 x 440 mm
385 x 150 mm
55 mm
ø210/30/2,6/1,6 WZ
24
5000 obr./min.
55 m/s
2 x 45°
45°
lewy
45°, 30°, 22,5°, 15°, 0°,
15°, 22,5°, 30°, 45°
7,7 kg
60 / 35 mm
120 x 60 mm
80 x 60 mm
