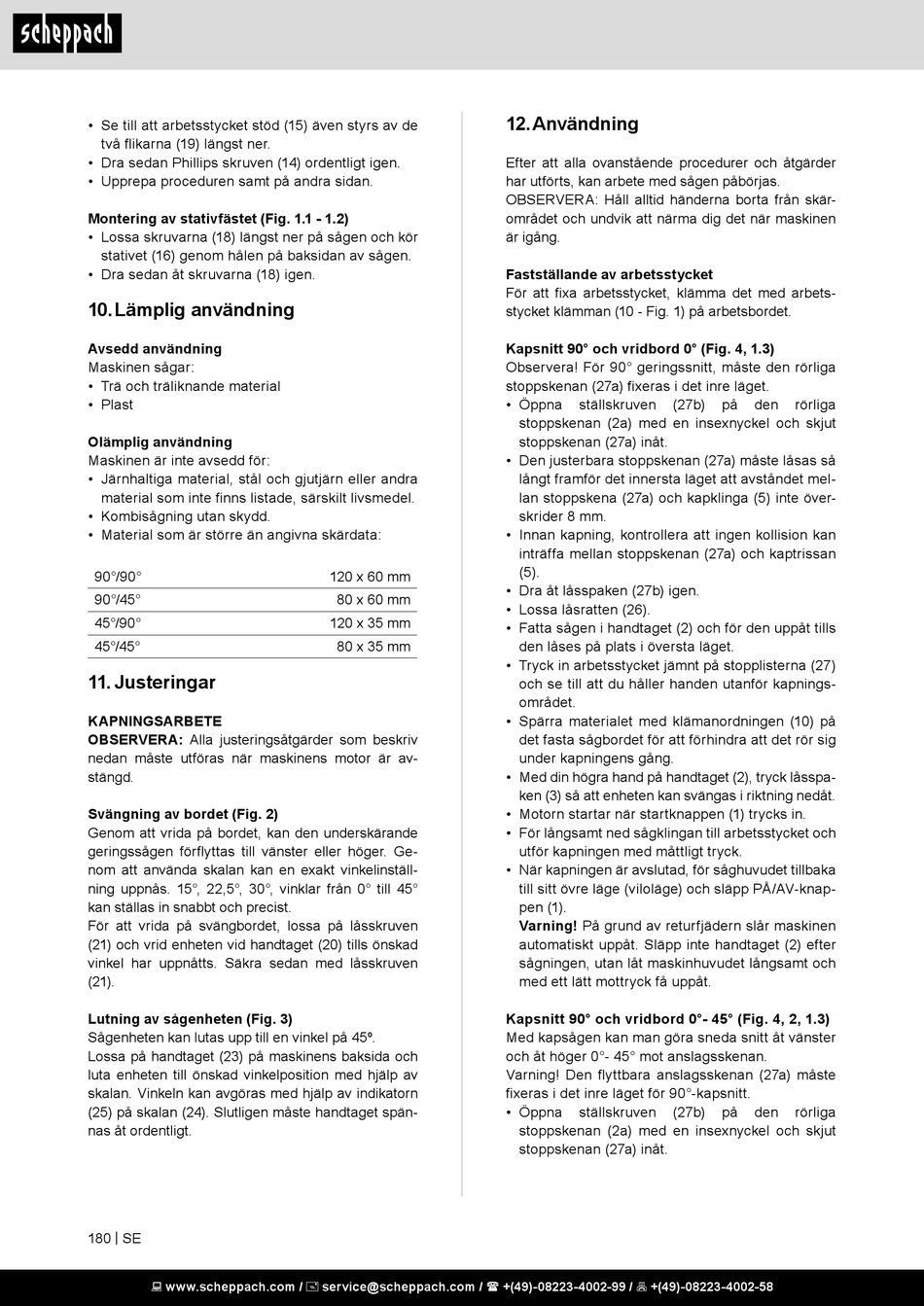

• Se till att arbetsstycket stöd (15) även styrs av de
två flikarna (19) längst ner.
• Dra sedan Phillips skruven (14) ordentligt igen.
• Upprepa proceduren samt på andra sidan.
Montering av stativfästet (Fig. 1.1 - 1.2)
• Lossa skruvarna (18) längst ner på sågen och kör
stativet (16) genom hålen på baksidan av sågen.
• Dra sedan åt skruvarna (18) igen.
10. Lämplig användning
Avsedd användning
Maskinen sågar:
• Trä och träliknande material
• Plast
Olämplig användning
Maskinen är inte avsedd för:
• Järnhaltiga material, stål och gjutjärn eller andra
material som inte finns listade, särskilt livsmedel.
• Kombisågning utan skydd.
• Material som är större än angivna skärdata:
90°/90°
90°/45°
45°/90°
45°/45°

11. Justeringar

KAPNINGSARBETE
OBSERVERA: Alla justeringsåtgärder som beskriv
nedan måste utföras när maskinens motor är av-
stängd.
Svängning av bordet (Fig. 2)
Genom att vrida på bordet, kan den underskärande
geringssågen förflyttas till vänster eller höger. Ge-
nom att använda skalan kan en exakt vinkelinställ-
ning uppnås. 15°, 22,5°, 30°, vinklar från 0° till 45°
kan ställas in snabbt och precist.
För att vrida på svängbordet, lossa på låsskruven
(21) och vrid enheten vid handtaget (20) tills önskad
vinkel har uppnåtts. Säkra sedan med låsskruven
(21).
Lutning av sågenheten (Fig. 3)
Sågenheten kan lutas upp till en vinkel på 45º.
Lossa på handtaget (23) på maskinens baksida och
luta enheten till önskad vinkelposition med hjälp av
skalan. Vinkeln kan avgöras med hjälp av indikatorn
(25) på skalan (24). Slutligen måste handtaget spän-
nas åt ordentligt.
180 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
120 x 60 mm
80 x 60 mm
120 x 35 mm
80 x 35 mm
12. Användning
Efter att alla ovanstående procedurer och åtgärder
har utförts, kan arbete med sågen påbörjas.
OBSERVERA: Håll alltid händerna borta från skär-
området och undvik att närma dig det när maskinen
är igång.
Fastställande av arbetsstycket
För att fixa arbetsstycket, klämma det med arbets-
stycket klämman (10 - Fig. 1) på arbetsbordet.
Kapsnitt 90° och vridbord 0° (Fig. 4, 1.3)
Observera! För 90° geringssnitt, måste den rörliga
stoppskenan (27a) fixeras i det inre läget.
• Öppna ställskruven (27b)
stoppskenan (2a) med en insexnyckel och skjut
stoppskenan (27a) inåt.
• Den justerbara stoppskenan (27a) måste låsas så
långt framför det innersta läget att avståndet mel-
lan stoppskena (27a) och kapklinga (5) inte över-
skrider 8 mm.
• Innan kapning, kontrollera att ingen kollision kan
inträffa mellan stoppskenan (27a) och kaptrissan
(5).
• Dra åt låsspaken (27b) igen.
• Lossa låsratten (26).
• Fatta sågen i handtaget (2) och för den uppåt tills
den låses på plats i översta läget.
• Tryck in arbetsstycket jämnt på stopplisterna (27)
och se till att du håller handen utanför kapnings-
området.
• Spärra materialet med klämanordningen (10) på
det fasta sågbordet för att förhindra att det rör sig
under kapningens gång.
• Med din högra hand på handtaget (2), tryck låsspa-
ken (3) så att enheten kan svängas i riktning nedåt.
• Motorn startar när startknappen (1) trycks in.
• För långsamt ned sågklingan till arbetsstycket och
utför kapningen med måttligt tryck.
• När kapningen är avslutad, för såghuvudet tillbaka
till sitt övre läge (viloläge) och släpp PÅ/AV-knap-
pen (1).
Varning! På grund av returfjädern slår maskinen
automatiskt uppåt. Släpp inte handtaget (2) efter
sågningen, utan låt maskinhuvudet långsamt och
med ett lätt mottryck få uppåt.
Kapsnitt 90° och vridbord 0°- 45° (Fig. 4, 2, 1.3)
Med kapsågen kan man göra sneda snitt åt vänster
och åt höger 0°- 45° mot anslagsskenan.
Varning! Den flyttbara anslagsskenan (27a) måste
fixeras i det inre läget för 90°-kapsnitt.
• Öppna ställskruven (27b)
stoppskenan (2a) med en insexnyckel och skjut
stoppskenan (27a) inåt.
på den rörliga
på den rörliga
