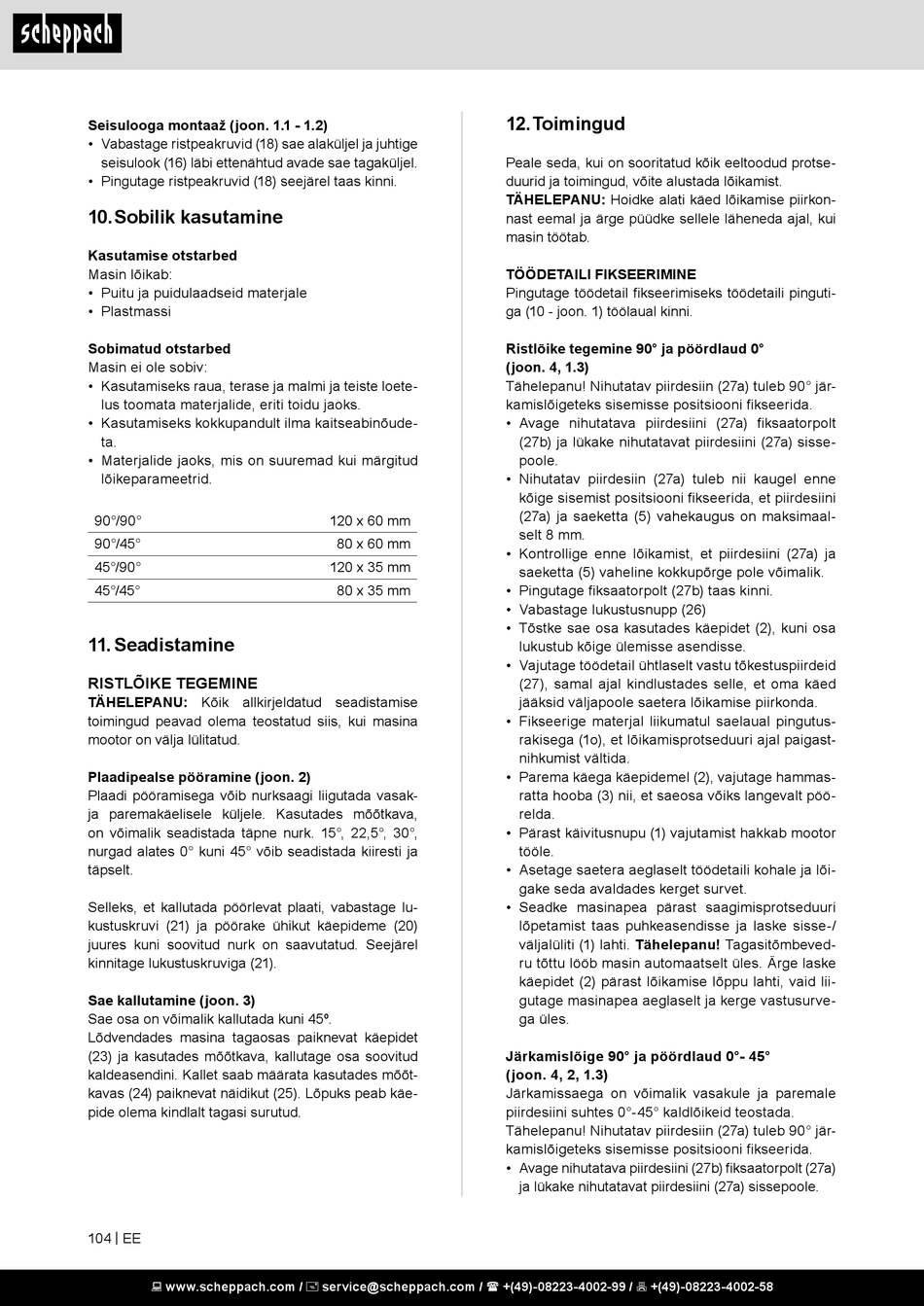

Sobilik Kasutamine; Seadistamine; Toimingud - Scheppach HM80L Translation Of Original Instruction Manual

Seisulooga montaaž (joon. 1.1 - 1.2)
• Vabastage ristpeakruvid (18) sae alaküljel ja juhtige
seisulook (16) läbi ettenähtud avade sae tagaküljel.
• Pingutage ristpeakruvid (18) seejärel taas kinni.

10. Sobilik kasutamine

Kasutamise otstarbed
Masin lõikab:
• Puitu ja puidulaadseid materjale
• Plastmassi
Sobimatud otstarbed
Masin ei ole sobiv:
• Kasutamiseks raua, terase ja malmi ja teiste loete-
lus toomata materjalide, eriti toidu jaoks.
• Kasutamiseks kokkupandult ilma kaitseabinõude-
ta.
• Materjalide jaoks, mis on suuremad kui märgitud
lõikeparameetrid.
90°/90°
90°/45°
45°/90°
45°/45°

11. Seadistamine

RISTLÕIKE TEGEMINE
TÄHELEPANU: Kõik allkirjeldatud seadistamise
toimingud peavad olema teostatud siis, kui masina
mootor on välja lülitatud.
Plaadipealse pööramine (joon. 2)
Plaadi pööramisega võib nurksaagi liigutada vasak-
ja paremakäelisele küljele. Kasutades mõõtkava,
on võimalik seadistada täpne nurk. 15°, 22,5°, 30°,
nurgad alates 0° kuni 45° võib seadistada kiiresti ja
täpselt.
Selleks, et kallutada pöörlevat plaati, vabastage lu-
kustuskruvi (21) ja pöörake ühikut käepideme (20)
juures kuni soovitud nurk on saavutatud. Seejärel
kinnitage lukustuskruviga (21).
Sae kallutamine (joon. 3)
Sae osa on võimalik kallutada kuni 45º.
Lõdvendades masina tagaosas paiknevat käepidet
(23) ja kasutades mõõtkava, kallutage osa soovitud
kaldeasendini. Kallet saab määrata kasutades mõõt-
kavas (24) paiknevat näidikut (25). Lõpuks peab käe-
pide olema kindlalt tagasi surutud.
104 | EE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
120 x 60 mm
80 x 60 mm
120 x 35 mm
80 x 35 mm

12. Toimingud

Peale seda, kui on sooritatud kõik eeltoodud protse-
duurid ja toimingud, võite alustada lõikamist.
TÄHELEPANU: Hoidke alati käed lõikamise piirkon-
nast eemal ja ärge püüdke sellele läheneda ajal, kui
masin töötab.
TÖÖDETAILI FIKSEERIMINE
Pingutage töödetail fikseerimiseks töödetaili pinguti-
ga (10 - joon. 1) töölaual kinni.
Ristlõike tegemine 90° ja pöördlaud 0°
(joon. 4, 1.3)
Tähelepanu! Nihutatav piirdesiin (27a) tuleb 90° jär-
kamislõigeteks sisemisse positsiooni fikseerida.
• Avage nihutatava piirdesiini (27a) fiksaatorpolt
(27b) ja lükake nihutatavat piirdesiini (27a) sisse-
poole.
• Nihutatav piirdesiin (27a) tuleb nii kaugel enne
kõige sisemist positsiooni fikseerida, et piirdesiini
(27a) ja saeketta (5) vahekaugus on maksimaal-
selt 8 mm.
• Kontrollige enne lõikamist, et piirdesiini (27a) ja
saeketta (5) vaheline kokkupõrge pole võimalik.
• Pingutage fiksaatorpolt (27b) taas kinni.
• Vabastage lukustusnupp (26)
• Tõstke sae osa kasutades käepidet (2), kuni osa
lukustub kõige ülemisse asendisse.
• Vajutage töödetail ühtlaselt vastu tõkestuspiirdeid
(27), samal ajal kindlustades selle, et oma käed
jääksid väljapoole saetera lõikamise piirkonda.
• Fikseerige materjal liikumatul saelaual pingutus-
rakisega (1o), et lõikamisprotseduuri ajal paigast-
nihkumist vältida.
• Parema käega käepidemel (2), vajutage hammas-
ratta hooba (3) nii, et saeosa võiks langevalt pöö-
relda.
• Pärast käivitusnupu (1) vajutamist hakkab mootor
tööle.
• Asetage saetera aeglaselt töödetaili kohale ja lõi-
gake seda avaldades kerget survet.
• Seadke masinapea pärast saagimisprotseduuri
lõpetamist taas puhkeasendisse ja laske sisse-/
väljalüliti (1) lahti. Tähelepanu! Tagasitõmbeved-
ru tõttu lööb masin automaatselt üles. Ärge laske
käepidet (2) pärast lõikamise lõppu lahti, vaid lii-
gutage masinapea aeglaselt ja kerge vastusurve-
ga üles.
Järkamislõige 90° ja pöördlaud 0°- 45°
(joon. 4, 2, 1.3)
Järkamissaega on võimalik vasakule ja paremale
piirdesiini suhtes 0°-45° kaldlõikeid teostada.
Tähelepanu! Nihutatav piirdesiin (27a) tuleb 90° jär-
kamislõigeteks sisemisse positsiooni fikseerida.
• Avage nihutatava piirdesiini (27b) fiksaatorpolt (27a)
ja lükake nihutatavat piirdesiini (27a) sissepoole.
