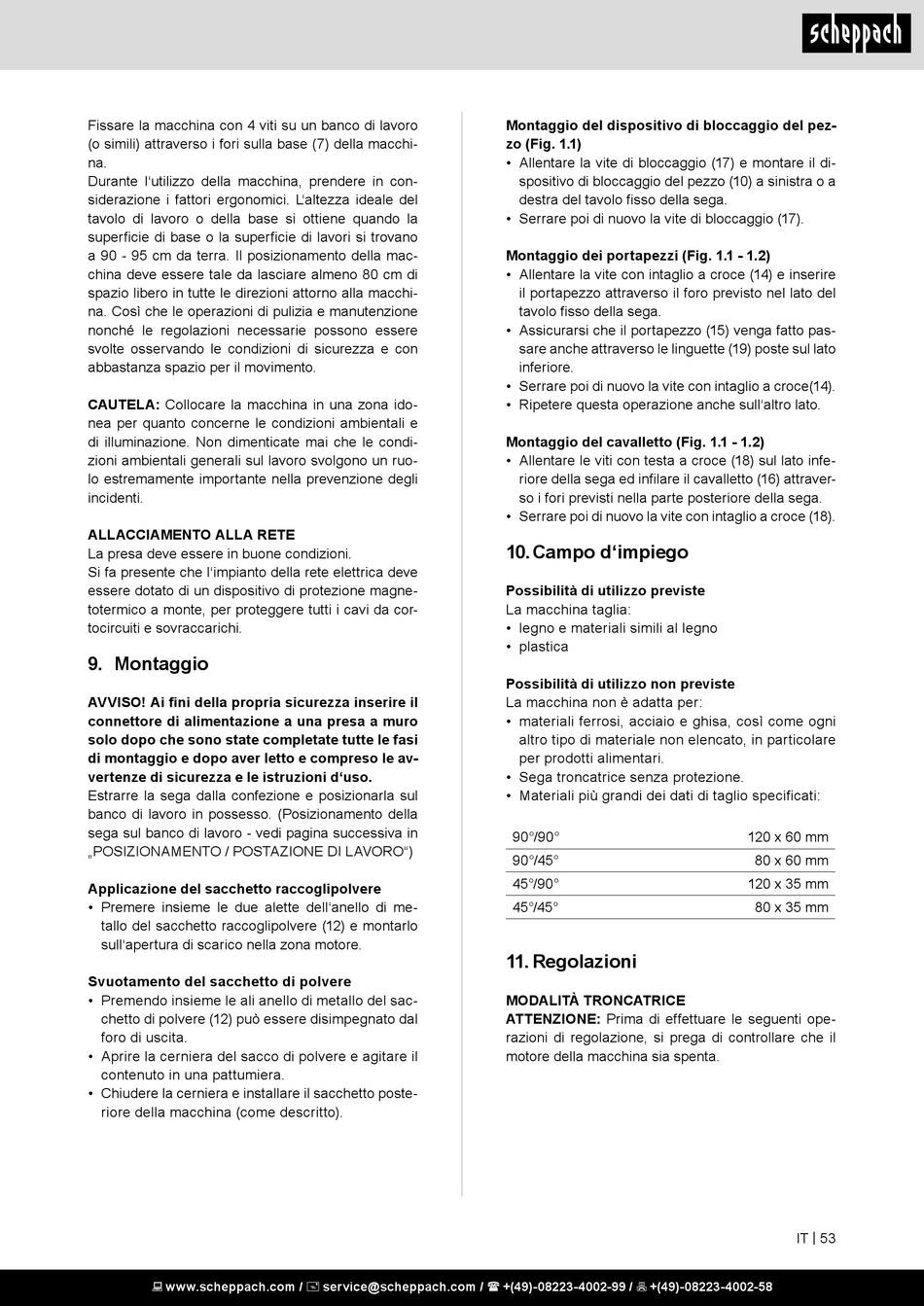

Fissare la macchina con 4 viti su un banco di lavoro
(o simili) attraverso i fori sulla base (7) della macchi-
na.
Durante l'utilizzo della macchina, prendere in con-
siderazione i fattori ergonomici. L'altezza ideale del
tavolo di lavoro o della base si ottiene quando la
superficie di base o la superficie di lavori si trovano
a 90 - 95 cm da terra. Il posizionamento della mac-
china deve essere tale da lasciare almeno 80 cm di
spazio libero in tutte le direzioni attorno alla macchi-
na. Così che le operazioni di pulizia e manutenzione
nonché le regolazioni necessarie possono essere
svolte osservando le condizioni di sicurezza e con
abbastanza spazio per il movimento.
CAUTELA: Collocare la macchina in una zona ido-
nea per quanto concerne le condizioni ambientali e
di illuminazione. Non dimenticate mai che le condi-
zioni ambientali generali sul lavoro svolgono un ruo-
lo estremamente importante nella prevenzione degli
incidenti.
ALLACCIAMENTO ALLA RETE
La presa deve essere in buone condizioni.
Si fa presente che l'impianto della rete elettrica deve
essere dotato di un dispositivo di protezione magne-
totermico a monte, per proteggere tutti i cavi da cor-
tocircuiti e sovraccarichi.

9. Montaggio

AVVISO! Ai fini della propria sicurezza inserire il
connettore di alimentazione a una presa a muro
solo dopo che sono state completate tutte le fasi
di montaggio e dopo aver letto e compreso le av-
vertenze di sicurezza e le istruzioni d'uso.
Estrarre la sega dalla confezione e posizionarla sul
banco di lavoro in possesso. (Posizionamento della
sega sul banco di lavoro - vedi pagina successiva in
„POSIZIONAMENTO / POSTAZIONE DI LAVORO")
Applicazione del sacchetto raccoglipolvere
• Premere insieme le due alette dell'anello di me-
tallo del sacchetto raccoglipolvere (12) e montarlo
sull'apertura di scarico nella zona motore.
Svuotamento del sacchetto di polvere
• Premendo insieme le ali anello di metallo del sac-
chetto di polvere (12) può essere disimpegnato dal
foro di uscita.
• Aprire la cerniera del sacco di polvere e agitare il
contenuto in una pattumiera.
• Chiudere la cerniera e installare il sacchetto poste-
riore della macchina (come descritto).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Montaggio del dispositivo di bloccaggio del pez-
zo (Fig. 1.1)
• Allentare la vite di bloccaggio (17) e montare il di-
spositivo di bloccaggio del pezzo (10) a sinistra o a
destra del tavolo fisso della sega.
• Serrare poi di nuovo la vite di bloccaggio (17).
Montaggio dei portapezzi (Fig. 1.1 - 1.2)
• Allentare la vite con intaglio a croce (14) e inserire
il portapezzo attraverso il foro previsto nel lato del
tavolo fisso della sega.
• Assicurarsi che il portapezzo (15) venga fatto pas-
sare anche attraverso le linguette (19) poste sul lato
inferiore.
• Serrare poi di nuovo la vite con intaglio a croce(14).
• Ripetere questa operazione anche sull'altro lato.
Montaggio del cavalletto (Fig. 1.1 - 1.2)
• Allentare le viti con testa a croce (18) sul lato infe-
riore della sega ed infilare il cavalletto (16) attraver-
so i fori previsti nella parte posteriore della sega.
• Serrare poi di nuovo la vite con intaglio a croce (18).

10. Campo d'impiego

Possibilità di utilizzo previste
La macchina taglia:
• legno e materiali simili al legno
• plastica
Possibilità di utilizzo non previste
La macchina non è adatta per:
• materiali ferrosi, acciaio e ghisa, così come ogni
altro tipo di materiale non elencato, in particolare
per prodotti alimentari.
• Sega troncatrice senza protezione.
• Materiali più grandi dei dati di taglio specificati:
90°/90°
90°/45°
45°/90°
45°/45°

11. Regolazioni

MODALITÀ TRONCATRICE
ATTENZIONE: Prima di effettuare le seguenti ope-
razioni di regolazione, si prega di controllare che il
motore della macchina sia spenta.
120 x 60 mm
80 x 60 mm
120 x 35 mm
80 x 35 mm
