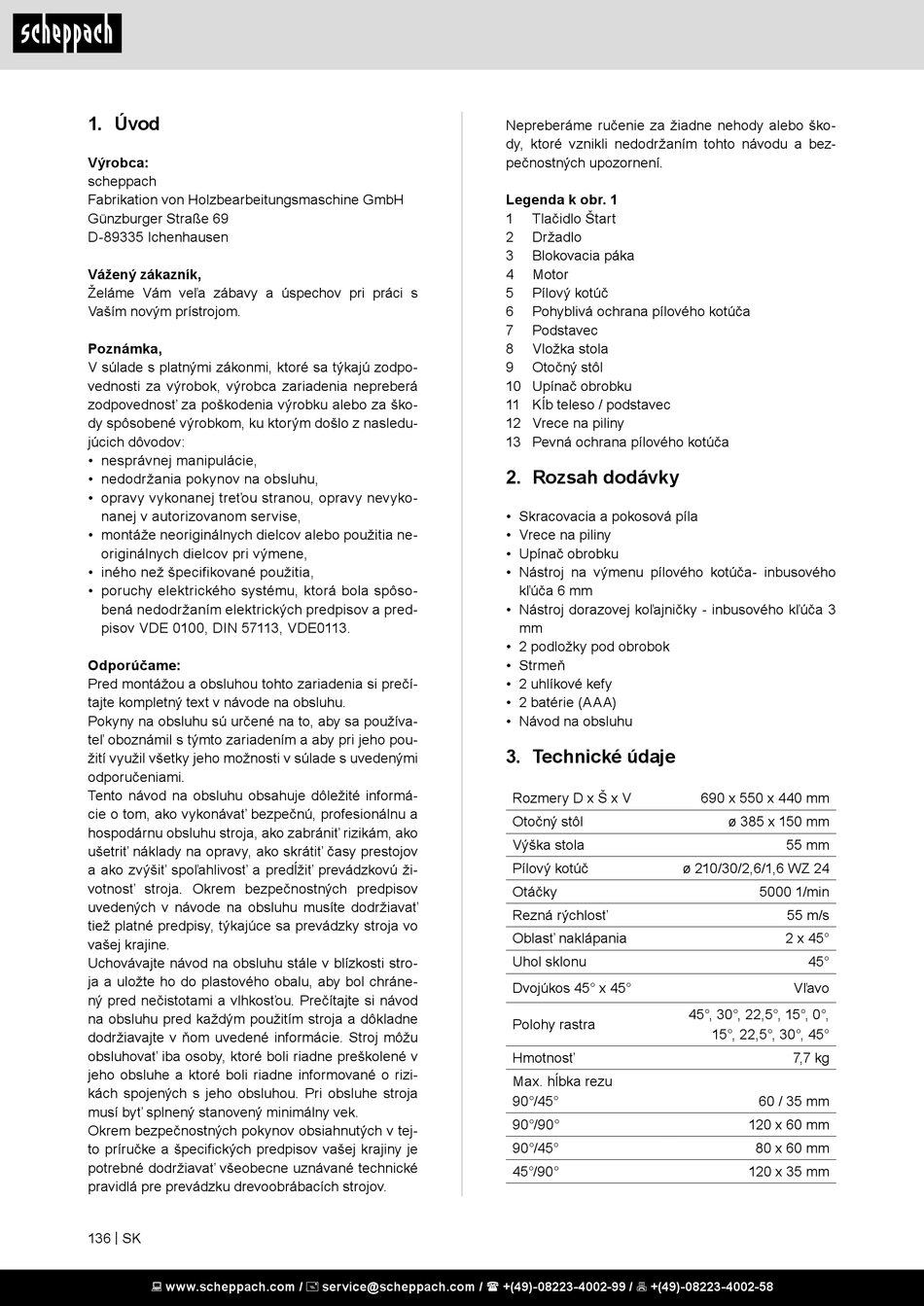

1. Úvod
Výrobca:
scheppach
Fabrikation von Holzbearbeitungsmaschine GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Vážený zákazník,
Želáme Vám veľa zábavy a úspechov pri práci s
Vaším novým prístrojom.
Poznámka,
V súlade s platnými zákonmi, ktoré sa týkajú zodpo-
vednosti za výrobok, výrobca zariadenia nepreberá
zodpovednosť za poškodenia výrobku alebo za ško-
dy spôsobené výrobkom, ku ktorým došlo z nasledu-
júcich dôvodov:
• nesprávnej manipulácie,
• nedodržania pokynov na obsluhu,
• opravy vykonanej treťou stranou, opravy nevyko-
nanej v autorizovanom servise,
• montáže neoriginálnych dielcov alebo použitia ne-
originálnych dielcov pri výmene,
• iného než špecifikované použitia,
• poruchy elektrického systému, ktorá bola spôso-
bená nedodržaním elektrických predpisov a pred-
pisov VDE 0100, DIN 57113, VDE0113.
Odporúčame:
Pred montážou a obsluhou tohto zariadenia si prečí-
tajte kompletný text v návode na obsluhu.
Pokyny na obsluhu sú určené na to, aby sa používa-
teľ oboznámil s týmto zariadením a aby pri jeho pou-
žití využil všetky jeho možnosti v súlade s uvedenými
odporučeniami.
Tento návod na obsluhu obsahuje dôležité informá-
cie o tom, ako vykonávať bezpečnú, profesionálnu a
hospodárnu obsluhu stroja, ako zabrániť rizikám, ako
ušetriť náklady na opravy, ako skrátiť časy prestojov
a ako zvýšiť spoľahlivosť a predĺžiť prevádzkovú ži-
votnosť stroja. Okrem bezpečnostných predpisov
uvedených v návode na obsluhu musíte dodržiavať
tiež platné predpisy, týkajúce sa prevádzky stroja vo
vašej krajine.
Uchovávajte návod na obsluhu stále v blízkosti stro-
ja a uložte ho do plastového obalu, aby bol chráne-
ný pred nečistotami a vlhkosťou. Prečítajte si návod
na obsluhu pred každým použitím stroja a dôkladne
dodržiavajte v ňom uvedené informácie. Stroj môžu
obsluhovať iba osoby, ktoré boli riadne preškolené v
jeho obsluhe a ktoré boli riadne informované o rizi-
kách spojených s jeho obsluhou. Pri obsluhe stroja
musí byť splnený stanovený minimálny vek.
Okrem bezpečnostných pokynov obsiahnutých v tej-
to príručke a špecifických predpisov vašej krajiny je
potrebné dodržiavať všeobecne uznávané technické
pravidlá pre prevádzku drevoobrábacích strojov.
136 | SK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Nepreberáme ručenie za žiadne nehody alebo ško-
dy, ktoré vznikli nedodržaním tohto návodu a bez-
pečnostných upozornení.
Legenda k obr. 1
1 Tlačidlo Štart
2 Držadlo
3 Blokovacia páka
4 Motor
5 Pílový kotúč
6 Pohyblivá ochrana pílového kotúča
7 Podstavec
8 Vložka stola
9 Otočný stôl
10 Upínač obrobku
11 Kĺb teleso / podstavec
12 Vrece na piliny
13 Pevná ochrana pílového kotúča
2. Rozsah dodávky
• Skracovacia a pokosová píla
• Vrece na piliny
• Upínač obrobku
• Nástroj na výmenu pílového kotúča- inbusového
kľúča 6 mm
• Nástroj dorazovej koľajničky - inbusového kľúča 3
mm
• 2 podložky pod obrobok
• Strmeň
• 2 uhlíkové kefy
• 2 batérie (AAA)
• Návod na obsluhu
3. Technické údaje
Rozmery D x Š x V
Otočný stôl
Výška stola
Pílový kotúč
Otáčky
Rezná rýchlosť
Oblasť naklápania
Uhol sklonu
Dvojúkos 45° x 45°
Polohy rastra
Hmotnosť
Max. hĺbka rezu
90°/45°
90°/90°
90°/45°
45°/90°
690 x 550 x 440 mm
ø 385 x 150 mm
55 mm
ø 210/30/2,6/1,6 WZ 24
5000 1/min
55 m/s
2 x 45°
45°
Vľavo
45°, 30°, 22,5°, 15°, 0°,
15°, 22,5°, 30°, 45°
7,7 kg
60 / 35 mm
120 x 60 mm
80 x 60 mm
120 x 35 mm
