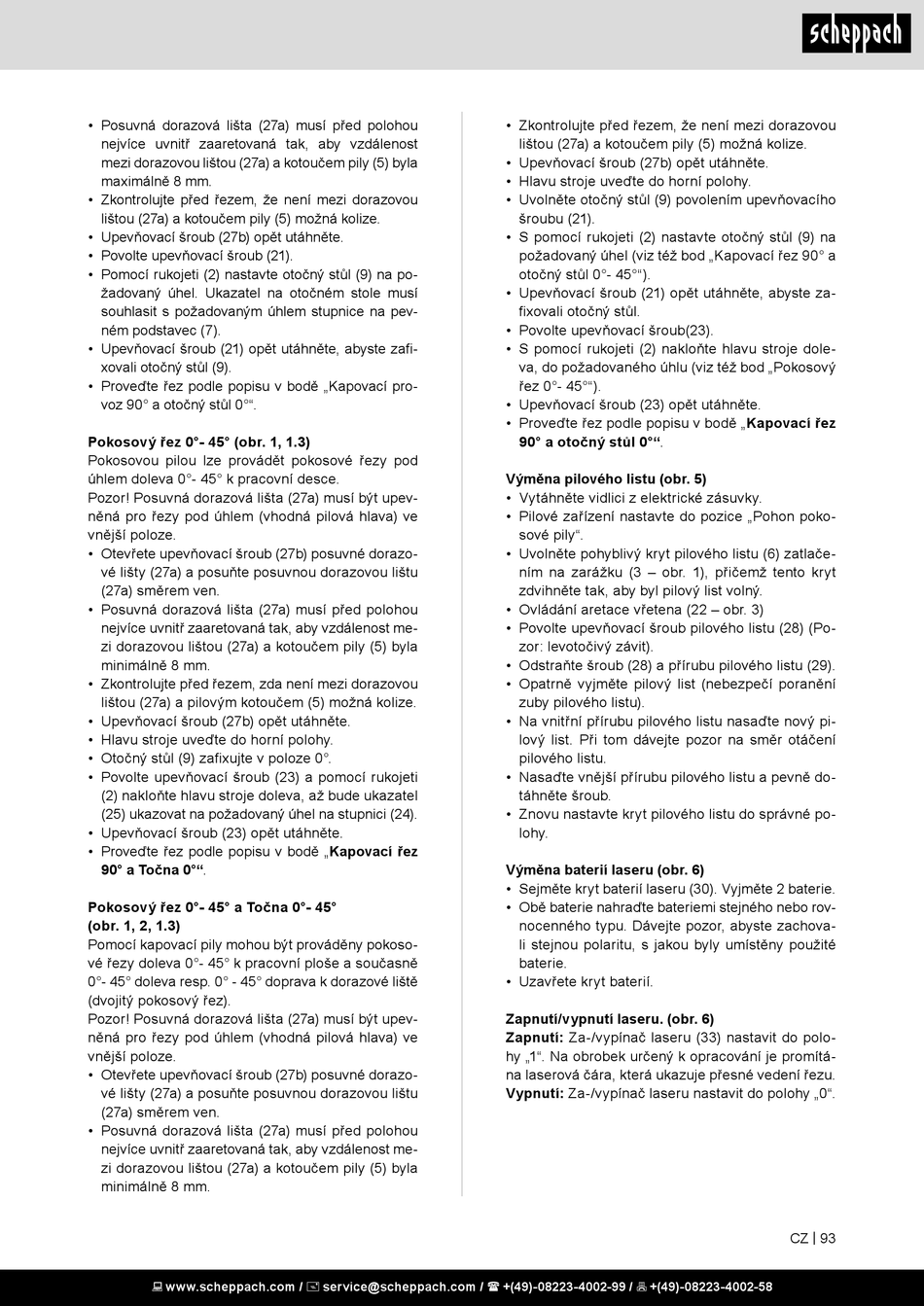

• Posuvná dorazová lišta (27a) musí před polohou
nejvíce uvnitř zaaretovaná tak, aby vzdálenost
mezi dorazovou lištou (27a) a kotoučem pily (5) byla
maximálně 8 mm.
• Zkontrolujte před řezem, že není mezi dorazovou
lištou (27a) a kotoučem pily (5) možná kolize.
• Upevňovací šroub (27b) opět utáhněte.
• Povolte upevňovací šroub (21).
• Pomocí rukojeti (2) nastavte otočný stůl (9) na po-
žadovaný úhel. Ukazatel na otočném stole musí
souhlasit s požadovaným úhlem stupnice na pev-
ném podstavec (7).
• Upevňovací šroub (21) opět utáhněte, abyste zafi-
xovali otočný stůl (9).
• Proveďte řez podle popisu v bodě „Kapovací pro-
voz 90° a otočný stůl 0°".
Pokosový řez 0°- 45° (obr. 1, 1.3)
Pokosovou pilou lze provádět pokosové řezy pod
úhlem doleva 0°- 45° k pracovní desce.
Pozor! Posuvná dorazová lišta (27a) musí být upev-
něná pro řezy pod úhlem (vhodná pilová hlava) ve
vnější poloze.
• Otevřete upevňovací šroub (27b) posuvné dorazo-
vé lišty (27a) a posuňte posuvnou dorazovou lištu
(27a) směrem ven.
• Posuvná dorazová lišta (27a) musí před polohou
nejvíce uvnitř zaaretovaná tak, aby vzdálenost me-
zi dorazovou lištou (27a) a kotoučem pily (5) byla
minimálně 8 mm.
• Zkontrolujte před řezem, zda není mezi dorazovou
lištou (27a) a pilovým kotoučem (5) možná kolize.
• Upevňovací šroub (27b) opět utáhněte.
• Hlavu stroje uveďte do horní polohy.
• Otočný stůl (9) zafixujte v poloze 0°.
• Povolte upevňovací šroub (23) a pomocí rukojeti
(2) nakloňte hlavu stroje doleva, až bude ukazatel
(25) ukazovat na požadovaný úhel na stupnici (24).
• Upevňovací šroub (23) opět utáhněte.
• Proveďte řez podle popisu v bodě „Kapovací řez
90° a Točna 0°".
Pokosový řez 0°- 45° a Točna 0°- 45°
(obr. 1, 2, 1.3)
Pomocí kapovací pily mohou být prováděny pokoso-
vé řezy doleva 0°- 45° k pracovní ploše a současně
0°- 45° doleva resp. 0° - 45° doprava k dorazové liště
(dvojitý pokosový řez).
Pozor! Posuvná dorazová lišta (27a) musí být upev-
něná pro řezy pod úhlem (vhodná pilová hlava) ve
vnější poloze.
• Otevřete upevňovací šroub (27b) posuvné dorazo-
vé lišty (27a) a posuňte posuvnou dorazovou lištu
(27a) směrem ven.
• Posuvná dorazová lišta (27a) musí před polohou
nejvíce uvnitř zaaretovaná tak, aby vzdálenost me-
zi dorazovou lištou (27a) a kotoučem pily (5) byla
minimálně 8 mm.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Zkontrolujte před řezem, že není mezi dorazovou
lištou (27a) a kotoučem pily (5) možná kolize.
• Upevňovací šroub (27b) opět utáhněte.
• Hlavu stroje uveďte do horní polohy.
• Uvolněte otočný stůl (9) povolením upevňovacího
šroubu (21).
• S pomocí rukojeti (2) nastavte otočný stůl (9) na
požadovaný úhel (viz též bod „Kapovací řez 90° a
otočný stůl 0°- 45°").
• Upevňovací šroub (21) opět utáhněte, abyste za-
fixovali otočný stůl.
• Povolte upevňovací šroub(23).
• S pomocí rukojeti (2) nakloňte hlavu stroje dole-
va, do požadovaného úhlu (viz též bod „Pokosový
řez 0°- 45°").
• Upevňovací šroub (23) opět utáhněte.
• Proveďte řez podle popisu v bodě „Kapovací řez
90° a otočný stůl 0°".
Výměna pilového listu (obr. 5)
• Vytáhněte vidlici z elektrické zásuvky.
• Pilové zařízení nastavte do pozice „Pohon poko-
sové pily".
• Uvolněte pohyblivý kryt pilového listu (6) zatlače-
ním na zarážku (3 – obr. 1), přičemž tento kryt
zdvihněte tak, aby byl pilový list volný.
• Ovládání aretace vřetena (22 – obr. 3)
• Povolte upevňovací šroub pilového listu (28) (Po-
zor: levotočivý závit).
• Odstraňte šroub (28) a přírubu pilového listu (29).
• Opatrně vyjměte pilový list (nebezpečí poranění
zuby pilového listu).
• Na vnitřní přírubu pilového listu nasaďte nový pi-
lový list. Při tom dávejte pozor na směr otáčení
pilového listu.
• Nasaďte vnější přírubu pilového listu a pevně do-
táhněte šroub.
• Znovu nastavte kryt pilového listu do správné po-
lohy.
Výměna baterií laseru (obr. 6)
• Sejměte kryt baterií laseru (30). Vyjměte 2 baterie.
• Obě baterie nahraďte bateriemi stejného nebo rov-
nocenného typu. Dávejte pozor, abyste zachova-
li stejnou polaritu, s jakou byly umístěny použité
baterie.
• Uzavřete kryt baterií.
Zapnutí/vypnutí laseru. (obr. 6)
Zapnutí: Za-/vypínač laseru (33) nastavit do polo-
hy „1". Na obrobek určený k opracování je promítá-
na laserová čára, která ukazuje přesné vedení řezu.
Vypnutí: Za-/vypínač laseru nastavit do polohy „0".
