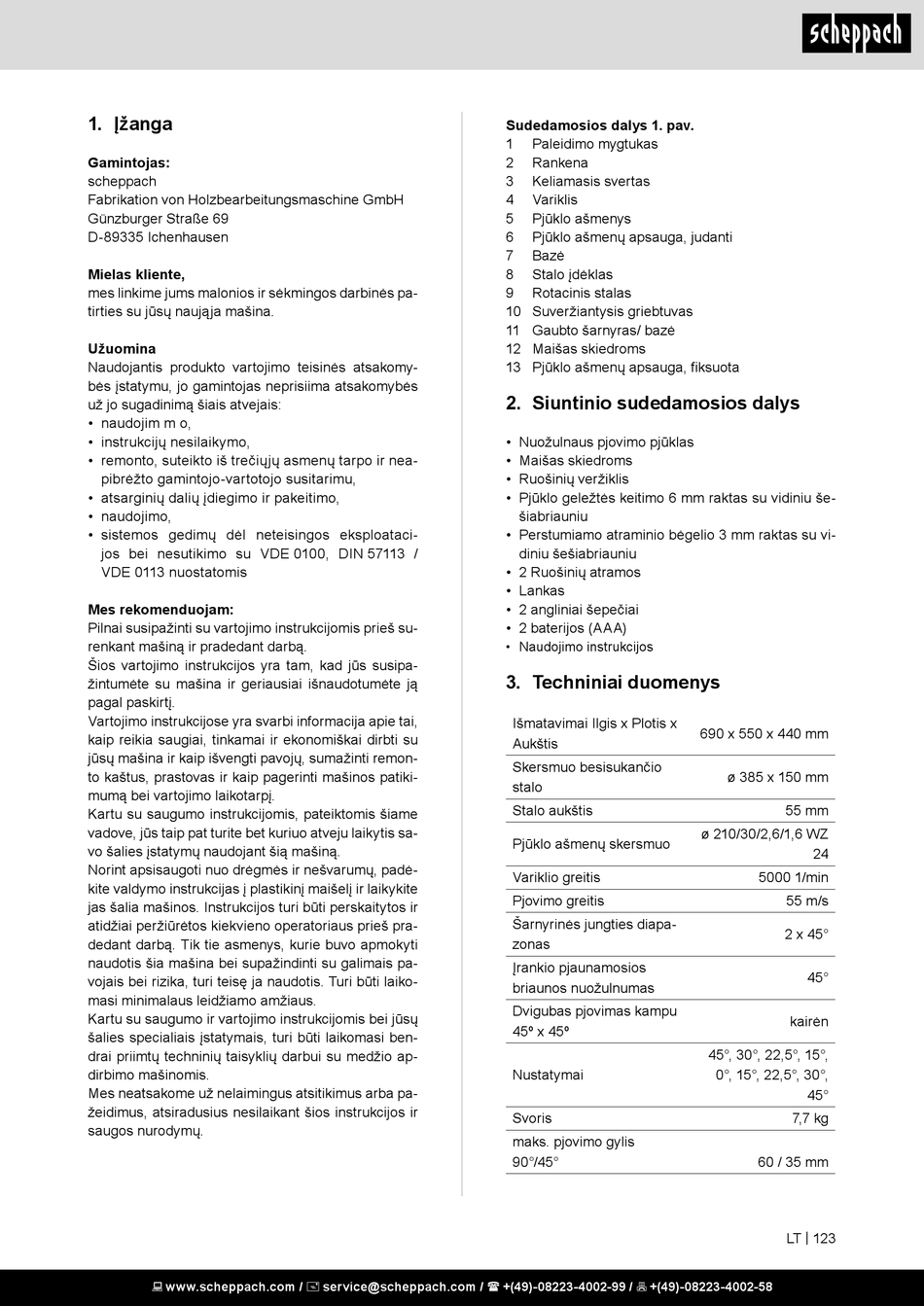

1. Įžanga
Gamintojas:
scheppach
Fabrikation von Holzbearbeitungsmaschine GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Mielas kliente,
mes linkime jums malonios ir sėkmingos darbinės pa-
tirties su jūsų naująja mašina.
Užuomina
Naudojantis produkto vartojimo teisinės atsakomy-
bės įstatymu, jo gamintojas neprisiima atsakomybės
už jo sugadinimą šiais atvejais:
• naudojim m o,
• instrukcijų nesilaikymo,
• remonto, suteikto iš trečiųjų asmenų tarpo ir nea-
pibrėžto gamintojo-vartotojo susitarimu,
• atsarginių dalių įdiegimo ir pakeitimo,
• naudojimo,
• sistemos gedimų dėl neteisingos eksploataci-
jos bei nesutikimo su VDE 0100, DIN 57113 /
VDE 0113 nuostatomis
Mes rekomenduojam:
Pilnai susipažinti su vartojimo instrukcijomis prieš su-
renkant mašiną ir pradedant darbą.
Šios vartojimo instrukcijos yra tam, kad jūs susipa-
žintumėte su mašina ir geriausiai išnaudotumėte ją
pagal paskirtį.
Vartojimo instrukcijose yra svarbi informacija apie tai,
kaip reikia saugiai, tinkamai ir ekonomiškai dirbti su
jūsų mašina ir kaip išvengti pavojų, sumažinti remon-
to kaštus, prastovas ir kaip pagerinti mašinos patiki-
mumą bei vartojimo laikotarpį.
Kartu su saugumo instrukcijomis, pateiktomis šiame
vadove, jūs taip pat turite bet kuriuo atveju laikytis sa-
vo šalies įstatymų naudojant šią mašiną.
Norint apsisaugoti nuo drėgmės ir nešvarumų, padė-
kite valdymo instrukcijas į plastikinį maišelį ir laikykite
jas šalia mašinos. Instrukcijos turi būti perskaitytos ir
atidžiai peržiūrėtos kiekvieno operatoriaus prieš pra-
dedant darbą. Tik tie asmenys, kurie buvo apmokyti
naudotis šia mašina bei supažindinti su galimais pa-
vojais bei rizika, turi teisę ja naudotis. Turi būti laiko-
masi minimalaus leidžiamo amžiaus.
Kartu su saugumo ir vartojimo instrukcijomis bei jūsų
šalies specialiais įstatymais, turi būti laikomasi ben-
drai priimtų techninių taisyklių darbui su medžio ap-
dirbimo mašinomis.
Mes neatsakome už nelaimingus atsitikimus arba pa-
žeidimus, atsiradusius nesilaikant šios instrukcijos ir
saugos nurodymų.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Sudedamosios dalys 1. pav.
1 Paleidimo mygtukas
2 Rankena
3 Keliamasis svertas
4 Variklis
5 Pjūklo ašmenys
6 Pjūklo ašmenų apsauga, judanti
7 Bazė
8 Stalo įdėklas
9 Rotacinis stalas
10 Suveržiantysis griebtuvas
11 Gaubto šarnyras/ bazė
12 Maišas skiedroms
13 Pjūklo ašmenų apsauga, fiksuota

2. Siuntinio sudedamosios dalys

• Nuožulnaus pjovimo pjūklas
• Maišas skiedroms
• Ruošinių veržiklis
• Pjūklo geležtės keitimo 6 mm raktas su vidiniu še-
šiabriauniu
• Perstumiamo atraminio bėgelio 3 mm raktas su vi-
diniu šešiabriauniu
• 2 Ruošinių atramos
• Lankas
• 2 angliniai šepečiai
• 2 baterijos (AAA)
• Naudojimo instrukcijos

3. Techniniai duomenys

Išmatavimai Ilgis x Plotis x
Aukštis
Skersmuo besisukančio
stalo
Stalo aukštis
Pjūklo ašmenų skersmuo
Variklio greitis
Pjovimo greitis
Šarnyrinės jungties diapa-
zonas
Įrankio pjaunamosios
briaunos nuožulnumas
Dvigubas pjovimas kampu
45º x 45º
Nustatymai
Svoris
maks. pjovimo gylis
90°/45°
690 x 550 x 440 mm
ø 385 x 150 mm
55 mm
ø 210/30/2,6/1,6 WZ
24
5000 1/min
55 m/s
2 x 45°
45°
kairėn
45°, 30°, 22,5°, 15°,
0°, 15°, 22,5°, 30°,
45°
7,7 kg
60 / 35 mm
LT | 123
