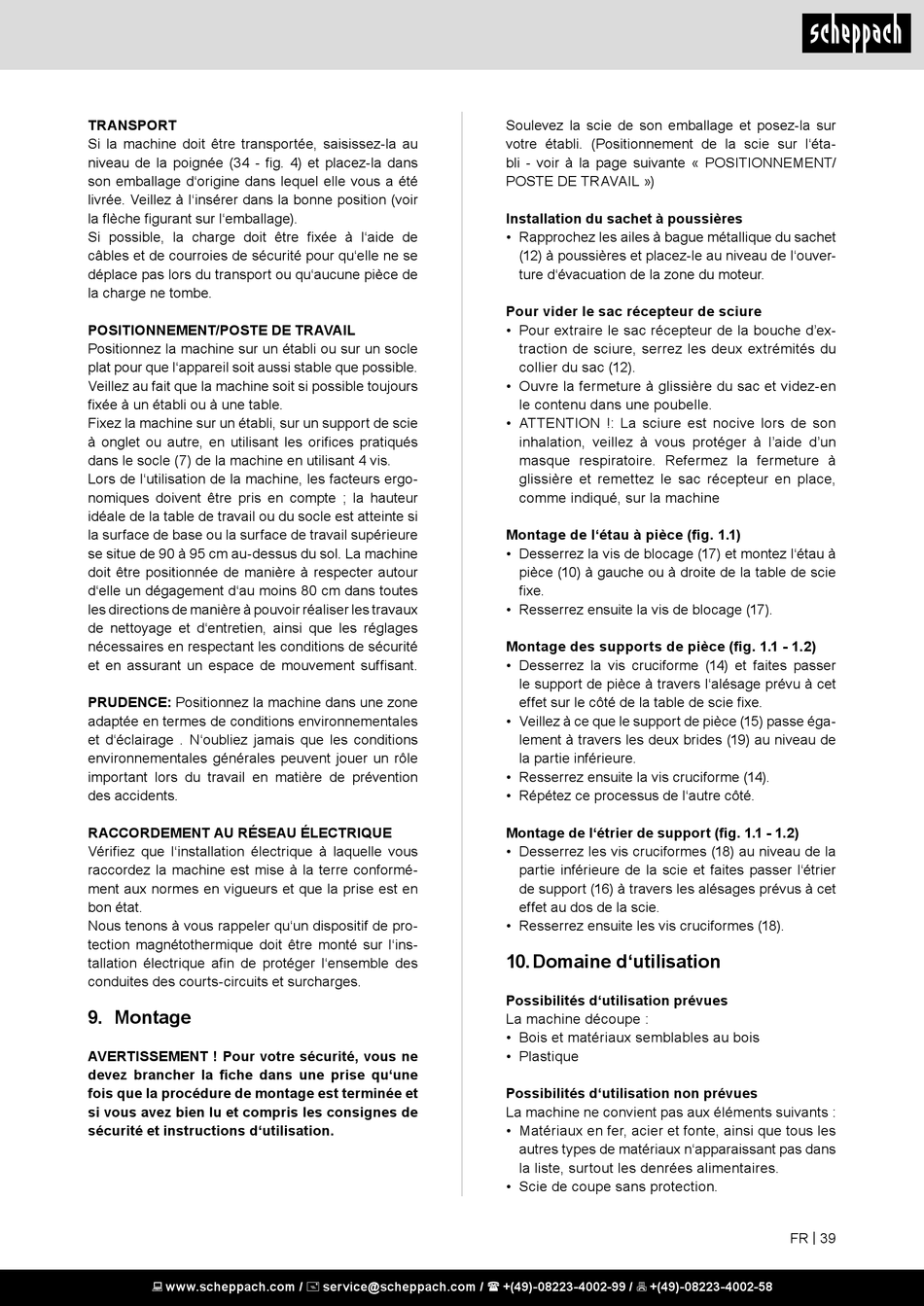

TRANSPORT
Si la machine doit être transportée, saisissez-la au
niveau de la poignée (34 - fig. 4) et placez-la dans
son emballage d'origine dans lequel elle vous a été
livrée. Veillez à l'insérer dans la bonne position (voir
la flèche figurant sur l'emballage).
Si possible, la charge doit être fixée à l'aide de
câbles et de courroies de sécurité pour qu'elle ne se
déplace pas lors du transport ou qu'aucune pièce de
la charge ne tombe.
POSITIONNEMENT/POSTE DE TRAVAIL
Positionnez la machine sur un établi ou sur un socle
plat pour que l'appareil soit aussi stable que possible.
Veillez au fait que la machine soit si possible toujours
fixée à un établi ou à une table.
Fixez la machine sur un établi, sur un support de scie
à onglet ou autre, en utilisant les orifices pratiqués
dans le socle (7) de la machine en utilisant 4 vis.
Lors de l'utilisation de la machine, les facteurs ergo-
nomiques doivent être pris en compte ; la hauteur
idéale de la table de travail ou du socle est atteinte si
la surface de base ou la surface de travail supérieure
se situe de 90 à 95 cm au-dessus du sol. La machine
doit être positionnée de manière à respecter autour
d'elle un dégagement d'au moins 80 cm dans toutes
les directions de manière à pouvoir réaliser les travaux
de nettoyage et d'entretien, ainsi que les réglages
nécessaires en respectant les conditions de sécurité
et en assurant un espace de mouvement suffisant.
PRUDENCE: Positionnez la machine dans une zone
adaptée en termes de conditions environnementales
et d'éclairage . N'oubliez jamais que les conditions
environnementales générales peuvent jouer un rôle
important lors du travail en matière de prévention
des accidents.
RACCORDEMENT AU RÉSEAU ÉLECTRIQUE
Vérifiez que l'installation électrique à laquelle vous
raccordez la machine est mise à la terre conformé-
ment aux normes en vigueurs et que la prise est en
bon état.
Nous tenons à vous rappeler qu'un dispositif de pro-
tection magnétothermique doit être monté sur l'ins-
tallation électrique afin de protéger l'ensemble des
conduites des courts-circuits et surcharges.

9. Montage

AVERTISSEMENT ! Pour votre sécurité, vous ne
devez brancher la fiche dans une prise qu'une
fois que la procédure de montage est terminée et
si vous avez bien lu et compris les consignes de
sécurité et instructions d'utilisation.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Soulevez la scie de son emballage et posez-la sur
votre établi. (Positionnement de la scie sur l'éta-
bli - voir à la page suivante « POSITIONNEMENT/
POSTE DE TRAVAIL »)
Installation du sachet à poussières
• Rapprochez les ailes à bague métallique du sachet
(12) à poussières et placez-le au niveau de l'ouver-
ture d'évacuation de la zone du moteur.
Pour vider le sac récepteur de sciure
• Pour extraire le sac récepteur de la bouche d'ex-
traction de sciure, serrez les deux extrémités du
collier du sac (12).
• Ouvre la fermeture à glissière du sac et videz-en
le contenu dans une poubelle.
• ATTENTION !: La sciure est nocive lors de son
inhalation, veillez à vous protéger à l'aide d'un
masque respiratoire. Refermez la fermeture à
glissière et remettez le sac récepteur en place,
comme indiqué, sur la machine
Montage de l'étau à pièce (fig. 1.1)
• Desserrez la vis de blocage (17) et montez l'étau à
pièce (10) à gauche ou à droite de la table de scie
fixe.
• Resserrez ensuite la vis de blocage (17).
Montage des supports de pièce (fig. 1.1 - 1.2)
• Desserrez la vis cruciforme (14) et faites passer
le support de pièce à travers l'alésage prévu à cet
effet sur le côté de la table de scie fixe.
• Veillez à ce que le support de pièce (15) passe éga-
lement à travers les deux brides (19) au niveau de
la partie inférieure.
• Resserrez ensuite la vis cruciforme (14).
• Répétez ce processus de l'autre côté.
Montage de l'étrier de support (fig. 1.1 - 1.2)
• Desserrez les vis cruciformes (18) au niveau de la
partie inférieure de la scie et faites passer l'étrier
de support (16) à travers les alésages prévus à cet
effet au dos de la scie.
• Resserrez ensuite les vis cruciformes (18).

10. Domaine d'utilisation

Possibilités d'utilisation prévues
La machine découpe :
• Bois et matériaux semblables au bois
• Plastique
Possibilités d'utilisation non prévues
La machine ne convient pas aux éléments suivants :
• Matériaux en fer, acier et fonte, ainsi que tous les
autres types de matériaux n'apparaissant pas dans
la liste, surtout les denrées alimentaires.
• Scie de coupe sans protection.
FR | 39
