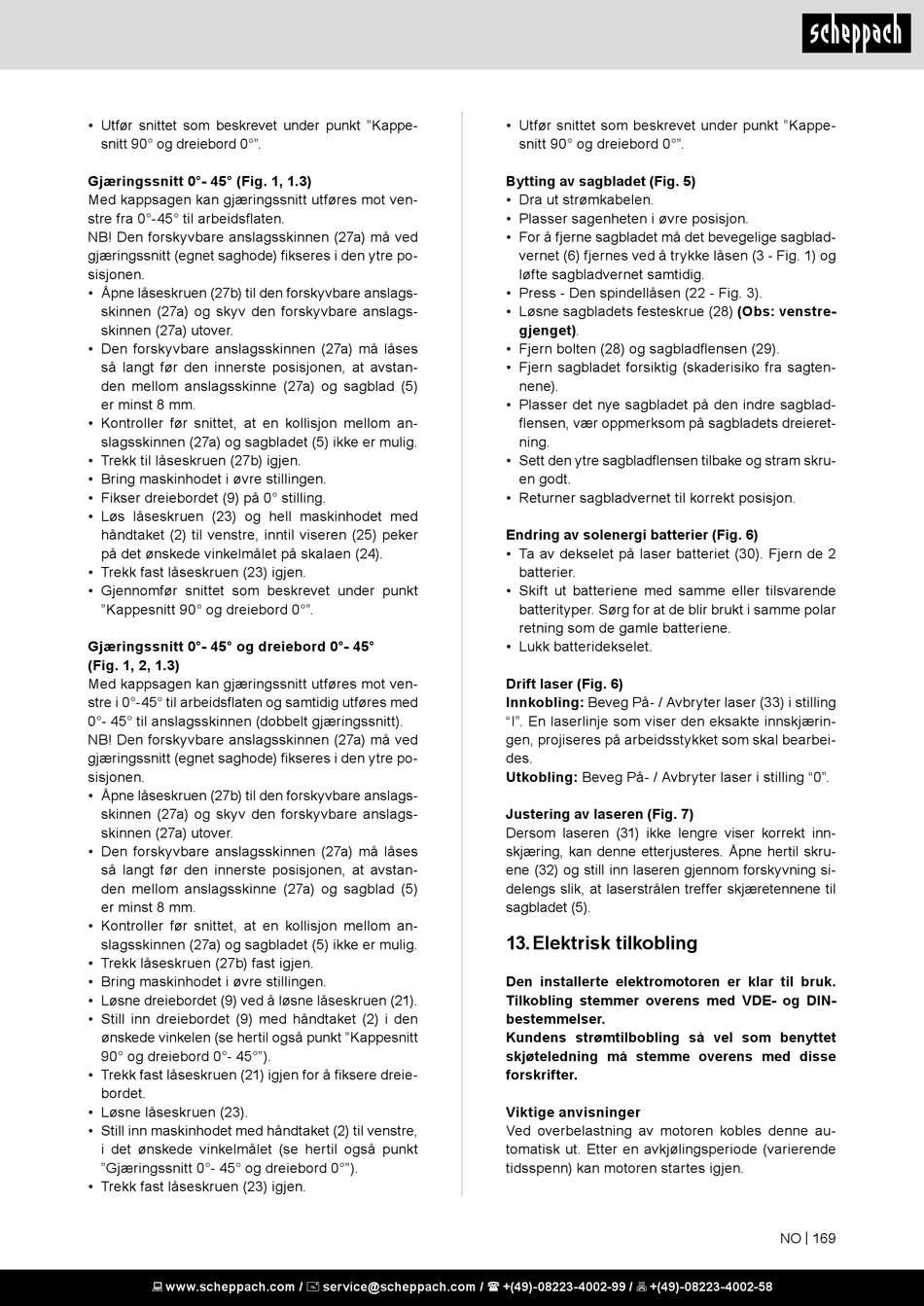

• Utfør snittet som beskrevet under punkt "Kappe-
snitt 90° og dreiebord 0°".
Gjæringssnitt 0°- 45° (Fig. 1, 1.3)
Med kappsagen kan gjæringssnitt utføres mot ven-
stre fra 0°-45° til arbeidsflaten.
NB! Den forskyvbare anslagsskinnen (27a) må ved
gjæringssnitt (egnet saghode) fikseres i den ytre po-
sisjonen.
• Åpne låseskruen (27b) til den forskyvbare anslags-
skinnen (27a) og skyv den forskyvbare anslags-
skinnen (27a) utover.
• Den forskyvbare anslagsskinnen (27a) må låses
så langt før den innerste posisjonen, at avstan-
den mellom anslagsskinne (27a) og sagblad (5)
er minst 8 mm.
• Kontroller før snittet, at en kollisjon mellom an-
slagsskinnen (27a) og sagbladet (5) ikke er mulig.
• Trekk til låseskruen (27b) igjen.
• Bring maskinhodet i øvre stillingen.
• Fikser dreiebordet (9) på 0° stilling.
• Løs låseskruen (23) og hell maskinhodet med
håndtaket (2) til venstre, inntil viseren (25) peker
på det ønskede vinkelmålet på skalaen (24).
• Trekk fast låseskruen (23) igjen.
• Gjennomfør snittet som beskrevet under punkt
"Kappesnitt 90° og dreiebord 0°".
Gjæringssnitt 0°- 45° og dreiebord 0°- 45°
(Fig. 1, 2, 1.3)
Med kappsagen kan gjæringssnitt utføres mot ven-
stre i 0°-45° til arbeidsflaten og samtidig utføres med
0°- 45° til anslagsskinnen (dobbelt gjæringssnitt).
NB! Den forskyvbare anslagsskinnen (27a) må ved
gjæringssnitt (egnet saghode) fikseres i den ytre po-
sisjonen.
• Åpne låseskruen (27b) til den forskyvbare anslags-
skinnen (27a) og skyv den forskyvbare anslags-
skinnen (27a) utover.
• Den forskyvbare anslagsskinnen (27a) må låses
så langt før den innerste posisjonen, at avstan-
den mellom anslagsskinne (27a) og sagblad (5)
er minst 8 mm.
• Kontroller før snittet, at en kollisjon mellom an-
slagsskinnen (27a) og sagbladet (5) ikke er mulig.
• Trekk låseskruen (27b) fast igjen.
• Bring maskinhodet i øvre stillingen.
• Løsne dreiebordet (9) ved å løsne låseskruen (21).
• Still inn dreiebordet (9) med håndtaket (2) i den
ønskede vinkelen (se hertil også punkt "Kappesnitt
90° og dreiebord 0°- 45°").
• Trekk fast låseskruen (21) igjen for å fiksere dreie-
bordet.
• Løsne låseskruen (23).
• Still inn maskinhodet med håndtaket (2) til venstre,
i det ønskede vinkelmålet (se hertil også punkt
"Gjæringssnitt 0°- 45° og dreiebord 0°").
• Trekk fast låseskruen (23) igjen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Utfør snittet som beskrevet under punkt "Kappe-
snitt 90° og dreiebord 0°".
Bytting av sagbladet (Fig. 5)
• Dra ut strømkabelen.
• Plasser sagenheten i øvre posisjon.
• For å fjerne sagbladet må det bevegelige sagblad-
vernet (6) fjernes ved å trykke låsen (3 - Fig. 1) og
løfte sagbladvernet samtidig.
• Press - Den spindellåsen (22 - Fig. 3).
• Løsne sagbladets festeskrue (28) (Obs: venstre-
gjenget).
• Fjern bolten (28) og sagbladflensen (29).
• Fjern sagbladet forsiktig (skaderisiko fra sagten-
nene).
• Plasser det nye sagbladet på den indre sagblad-
flensen, vær oppmerksom på sagbladets dreieret-
ning.
• Sett den ytre sagbladflensen tilbake og stram skru-
en godt.
• Returner sagbladvernet til korrekt posisjon.
Endring av solenergi batterier (Fig. 6)
• Ta av dekselet på laser batteriet (30). Fjern de 2
batterier.
• Skift ut batteriene med samme eller tilsvarende
batterityper. Sørg for at de blir brukt i samme polar
retning som de gamle batteriene.
• Lukk batteridekselet.
Drift laser (Fig. 6)
Innkobling: Beveg På- / Avbryter laser (33) i stilling
"I". En laserlinje som viser den eksakte innskjærin-
gen, projiseres på arbeidsstykket som skal bearbei-
des.
Utkobling: Beveg På- / Avbryter laser i stilling "0".
Justering av laseren (Fig. 7)
Dersom laseren (31) ikke lengre viser korrekt inn-
skjæring, kan denne etterjusteres. Åpne hertil skru-
ene (32) og still inn laseren gjennom forskyvning si-
delengs slik, at laserstrålen treffer skjæretennene til
sagbladet (5).

13. Elektrisk tilkobling

Den installerte elektromotoren er klar til bruk.
Tilkobling stemmer overens med VDE- og DIN-
bestemmelser.
Kundens strømtilbobling så vel som benyttet
skjøteledning må stemme overens med disse
forskrifter.
Viktige anvisninger
Ved overbelastning av motoren kobles denne au-
tomatisk ut. Etter en avkjølingsperiode (varierende
tidsspenn) kan motoren startes igjen.
NO | 169
