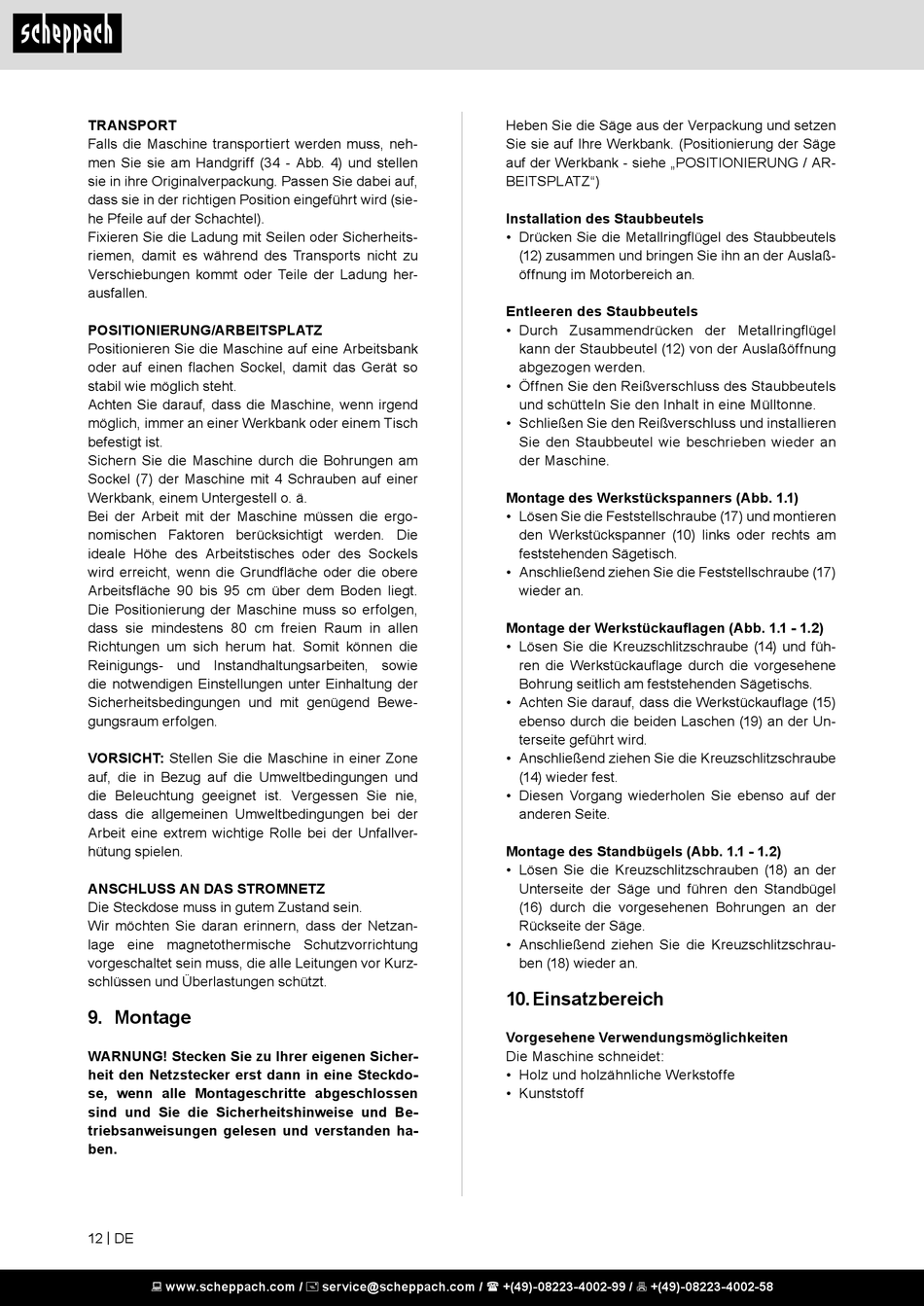

TRANSPORT
Falls die Maschine transportiert werden muss, neh-
men Sie sie am Handgriff (34 - Abb. 4) und stellen
sie in ihre Originalverpackung. Passen Sie dabei auf,
dass sie in der richtigen Position eingeführt wird (sie-
he Pfeile auf der Schachtel).
Fixieren Sie die Ladung mit Seilen oder Sicherheits-
riemen, damit es während des Transports nicht zu
Verschiebungen kommt oder Teile der Ladung her-
ausfallen.
POSITIONIERUNG/ARBEITSPLATZ
Positionieren Sie die Maschine auf eine Arbeitsbank
oder auf einen flachen Sockel, damit das Gerät so
stabil wie möglich steht.
Achten Sie darauf, dass die Maschine, wenn irgend
möglich, immer an einer Werkbank oder einem Tisch
befestigt ist.
Sichern Sie die Maschine durch die Bohrungen am
Sockel (7) der Maschine mit 4 Schrauben auf einer
Werkbank, einem Untergestell o. ä.
Bei der Arbeit mit der Maschine müssen die ergo-
nomischen Faktoren berücksichtigt werden. Die
ideale Höhe des Arbeitstisches oder des Sockels
wird erreicht, wenn die Grundfläche oder die obere
Arbeitsfläche 90 bis 95 cm über dem Boden liegt.
Die Positionierung der Maschine muss so erfolgen,
dass sie mindestens 80 cm freien Raum in allen
Richtungen um sich herum hat. Somit können die
Reinigungs- und Instandhaltungsarbeiten, sowie
die notwendigen Einstellungen unter Einhaltung der
Sicherheitsbedingungen und mit genügend Bewe-
gungsraum erfolgen.
VORSICHT: Stellen Sie die Maschine in einer Zone
auf, die in Bezug auf die Umweltbedingungen und
die Beleuchtung geeignet ist. Vergessen Sie nie,
dass die allgemeinen Umweltbedingungen bei der
Arbeit eine extrem wichtige Rolle bei der Unfallver-
hütung spielen.
ANSCHLUSS AN DAS STROMNETZ
Die Steckdose muss in gutem Zustand sein.
Wir möchten Sie daran erinnern, dass der Netzan-
lage eine magnetothermische Schutzvorrichtung
vorgeschaltet sein muss, die alle Leitungen vor Kurz-
schlüssen und Überlastungen schützt.

9. Montage

WARNUNG! Stecken Sie zu Ihrer eigenen Sicher-
heit den Netzstecker erst dann in eine Steckdo-
se, wenn alle Montageschritte abgeschlossen
sind und Sie die Sicherheitshinweise und Be-
triebsanweisungen gelesen und verstanden ha-
ben.
12 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Heben Sie die Säge aus der Verpackung und setzen
Sie sie auf Ihre Werkbank. (Positionierung der Säge
auf der Werkbank - siehe „POSITIONIERUNG / AR-
BEITSPLATZ")
Installation des Staubbeutels
• Drücken Sie die Metallringflügel des Staubbeutels
(12) zusammen und bringen Sie ihn an der Auslaß-
öffnung im Motorbereich an.
Entleeren des Staubbeutels
• Durch Zusammendrücken der Metallringflügel
kann der Staubbeutel (12) von der Auslaßöffnung
abgezogen werden.
• Öffnen Sie den Reißverschluss des Staubbeutels
und schütteln Sie den Inhalt in eine Mülltonne.
• Schließen Sie den Reißverschluss und installieren
Sie den Staubbeutel wie beschrieben wieder an
der Maschine.
Montage des Werkstückspanners (Abb. 1.1)
• Lösen Sie die Feststellschraube (17) und montieren
den Werkstückspanner (10) links oder rechts am
feststehenden Sägetisch.
• Anschließend ziehen Sie die Feststellschraube (17)
wieder an.
Montage der Werkstückauflagen (Abb. 1.1 - 1.2)
• Lösen Sie die Kreuzschlitzschraube (14) und füh-
ren die Werkstückauflage durch die vorgesehene
Bohrung seitlich am feststehenden Sägetischs.
• Achten Sie darauf, dass die Werkstückauflage (15)
ebenso durch die beiden Laschen (19) an der Un-
terseite geführt wird.
• Anschließend ziehen Sie die Kreuzschlitzschraube
(14) wieder fest.
• Diesen Vorgang wiederholen Sie ebenso auf der
anderen Seite.
Montage des Standbügels (Abb. 1.1 - 1.2)
• Lösen Sie die Kreuzschlitzschrauben (18) an der
Unterseite der Säge und führen den Standbügel
(16) durch die vorgesehenen Bohrungen an der
Rückseite der Säge.
• Anschließend ziehen Sie die Kreuzschlitzschrau-
ben (18) wieder an.

10. Einsatzbereich

Vorgesehene Verwendungsmöglichkeiten
Die Maschine schneidet:
• Holz und holzähnliche Werkstoffe
• Kunststoff
