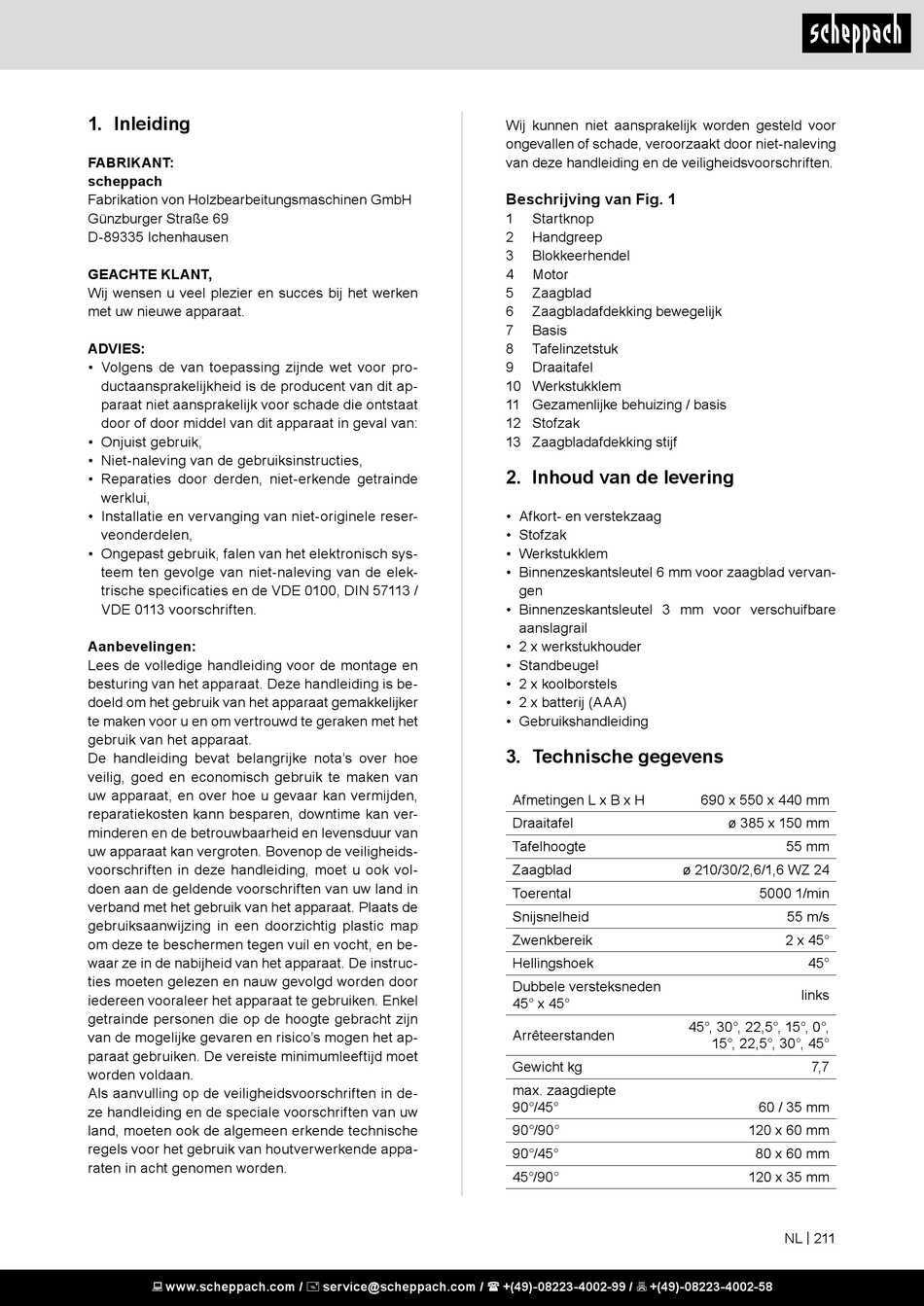

1. Inleiding

FABRIKANT:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
GEACHTE KLANT,
Wij wensen u veel plezier en succes bij het werken
met uw nieuwe apparaat.
ADVIES:
• Volgens de van toepassing zijnde wet voor pro-
ductaansprakelijkheid is de producent van dit ap-
paraat niet aansprakelijk voor schade die ontstaat
door of door middel van dit apparaat in geval van:
• Onjuist gebruik,
• Niet-naleving van de gebruiksinstructies,
• Reparaties door derden, niet-erkende getrainde
werklui,
• Installatie en vervanging van niet-originele reser-
veonderdelen,
• Ongepast gebruik, falen van het elektronisch sys-
teem ten gevolge van niet-naleving van de elek-
trische specificaties en de VDE 0100, DIN 57113 /
VDE 0113 voorschriften.
Aanbevelingen:
Lees de volledige handleiding voor de montage en
besturing van het apparaat. Deze handleiding is be-
doeld om het gebruik van het apparaat gemakkelijker
te maken voor u en om vertrouwd te geraken met het
gebruik van het apparaat.
De handleiding bevat belangrijke nota's over hoe
veilig, goed en economisch gebruik te maken van
uw apparaat, en over hoe u gevaar kan vermijden,
reparatiekosten kann besparen, downtime kan ver-
minderen en de betrouwbaarheid en levensduur van
uw apparaat kan vergroten. Bovenop de veiligheids-
voorschriften in deze handleiding, moet u ook vol-
doen aan de geldende voorschriften van uw land in
verband met het gebruik van het apparaat. Plaats de
gebruiksaanwijzing in een doorzichtig plastic map
om deze te beschermen tegen vuil en vocht, en be-
waar ze in de nabijheid van het apparaat. De instruc-
ties moeten gelezen en nauw gevolgd worden door
iedereen vooraleer het apparaat te gebruiken. Enkel
getrainde personen die op de hoogte gebracht zijn
van de mogelijke gevaren en risico's mogen het ap-
paraat gebruiken. De vereiste minimumleeftijd moet
worden voldaan.
Als aanvulling op de veiligheidsvoorschriften in de-
ze handleiding en de speciale voorschriften van uw
land, moeten ook de algemeen erkende technische
regels voor het gebruik van houtverwerkende appa-
raten in acht genomen worden.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Wij kunnen niet aansprakelijk worden gesteld voor
ongevallen of schade, veroorzaakt door niet-naleving
van deze handleiding en de veiligheidsvoorschriften.
Beschrijving van Fig. 1
1 Startknop
2 Handgreep
3 Blokkeerhendel
4 Motor
5 Zaagblad
6 Zaagbladafdekking bewegelijk
7 Basis
8 Tafelinzetstuk
9 Draaitafel
10 Werkstukklem
11 Gezamenlijke behuizing / basis
12 Stofzak
13 Zaagbladafdekking stijf

2. Inhoud van de levering

• Afkort- en verstekzaag
• Stofzak
• Werkstukklem
• Binnenzeskantsleutel 6 mm voor zaagblad vervan-
gen
• Binnenzeskantsleutel 3 mm voor verschuifbare
aanslagrail
• 2 x werkstukhouder
• Standbeugel
• 2 x koolborstels
• 2 x batterij (AAA)
• Gebruikshandleiding

3. Technische gegevens

Afmetingen L x B x H
Draaitafel
Tafelhoogte
Zaagblad
Toerental
Snijsnelheid
Zwenkbereik
Hellingshoek
Dubbele versteksneden
45° x 45°
Arrêteerstanden
Gewicht kg
max. zaagdiepte
90°/45°
90°/90°
90°/45°
45°/90°
690 x 550 x 440 mm
ø 385 x 150 mm
55 mm
ø 210/30/2,6/1,6 WZ 24
5000 1/min
55 m/s
2 x 45°
45°
links
45°, 30°, 22,5°, 15°, 0°,
15°, 22,5°, 30°, 45°
7,7
60 / 35 mm
120 x 60 mm
80 x 60 mm
120 x 35 mm
